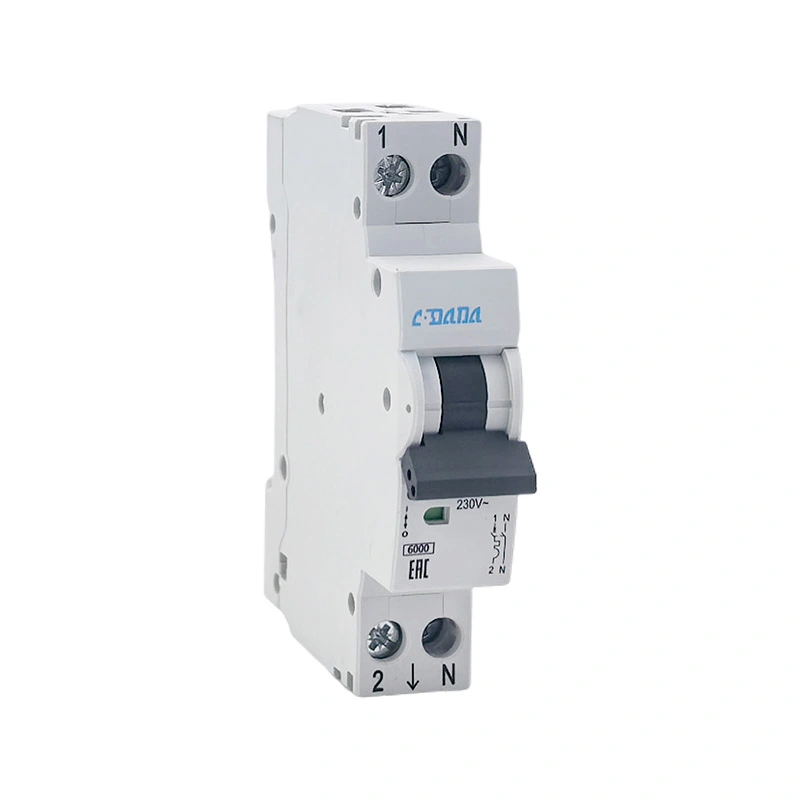

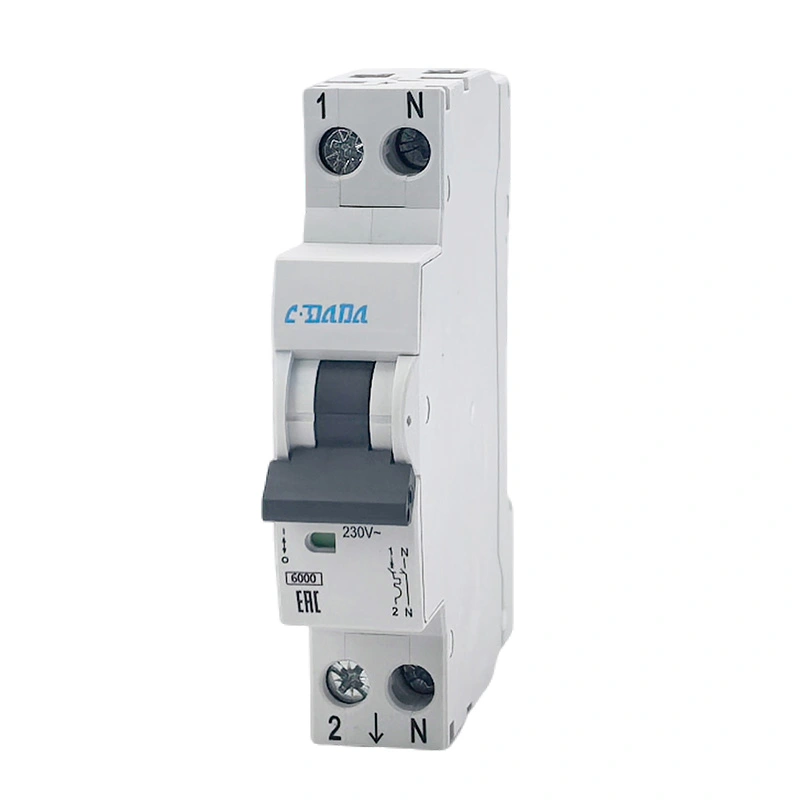

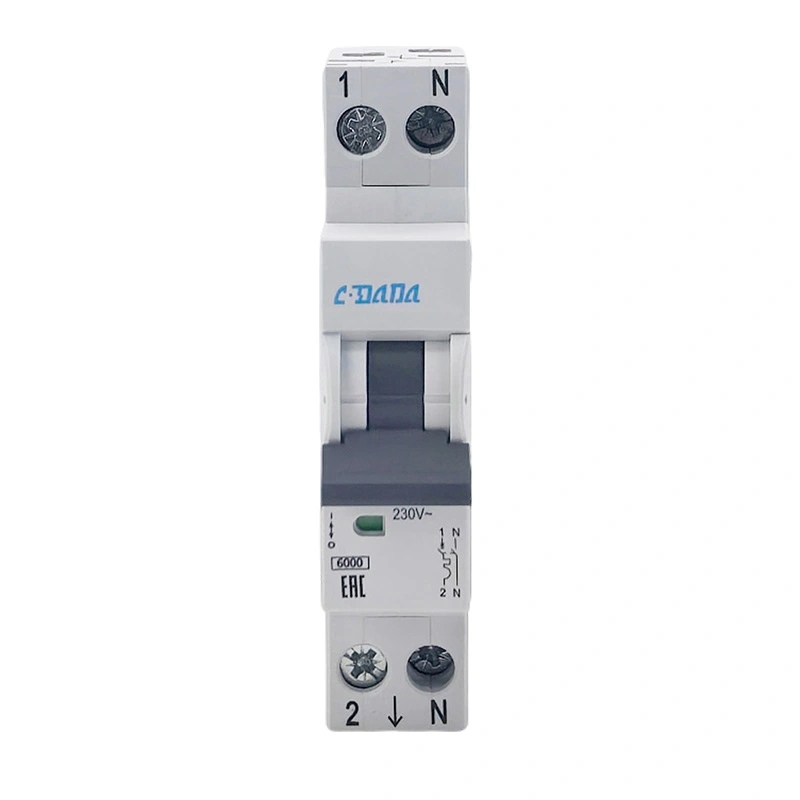

အသေးစား Circuit Breaker DPN 6KA
Model:DAB7N
CDADA Miniature Circuit Breaker DPN 6KA သည် အစုလိုက်ဝယ်ယူမှုအတွက် ပြီးပြည့်စုံသည်၊၊ IEC60898-1 နှင့် လိုက်လျောညီထွေရှိသော အရည်အသွေးမြင့် 1P+N အသေးစား circuit breaker သည် ဘေးကင်းလုံခြုံသော အိမ်သုံးနှင့် လုပ်ငန်းသုံး ဆားကစ်အကာအကွယ်အတွက်ဖြစ်သည်။ ၎င်းသည် Dual break-point ဒီဇိုင်းနှင့် တည်ငြိမ်သော အပူ-သံလိုက် ခလုတ်တိုက်ခြင်းကို အသုံးပြု၍ DIN ရထားလမ်းပေါ်တွင် တပ်ဆင်ရလွယ်ကူပြီး ထိန်းသိမ်းရလွယ်ကူသည်။ ၎င်းသည် ယုံကြည်စိတ်ချရသောဖွဲ့စည်းပုံအား တာရှည်ဝန်ဆောင်မှုသက်တမ်းနှင့် ပေါင်းစပ်ထားပြီး ဗို့အားနိမ့်ပါဝါစနစ်အမျိုးမျိုးအတွက် ဘေးကင်းသော ပါဝါထောက်ပံ့မှုကို အာမခံပါသည်။
CDADA DAB7N Miniature Circuit Breaker DPN 6KA သည် အတွေ့အကြုံ နှစ် 40+ ရှိသော ယုံကြည်စိတ်ချရသော ထုတ်လုပ်သူ Shanghai DADA Electric မှ သီးခြားထုတ်လုပ်ထားသည့် ပရော်ဖက်ရှင်နယ် 1P+N dual-break အသေးစား circuit breaker တစ်ခုဖြစ်သည်။ 6kA မြင့်မားသော ဖောက်ထွင်းနိုင်စွမ်း၊ တစ်ပြိုင်တည်းလုပ်ဆောင်မှု၊ နှင့် N-pole "ပထမ၊ နောက်မှ ကွဲထွက်ခြင်း" ဒီဇိုင်းဖြင့်၊ ၎င်းသည် arc extinguishing စွမ်းဆောင်ရည်ကို ထိရောက်စွာ တိုးတက်ကောင်းမွန်စေပြီး ဆားကစ်များနှင့် စက်ပစ္စည်းများကို ဘေးကင်းစွာ ကာကွယ်ပေးပါသည်။ ဖြန့်ဖြူးရေးသေတ္တာများ၊ အိမ်အလှဆင်ခြင်း၊ စီးပွားရေးလုပ်ငန်းသုံး လျှပ်စစ်ဓာတ်အားနှင့် မီးချောင်းပတ်လမ်းများတွင် တွင်ကျယ်စွာ အသုံးပြုကြပြီး၊ ၎င်းသည် ကမ္ဘာလုံးဆိုင်ရာ ဝယ်ယူသူများ၊ ဖြန့်ဖြူးသူများနှင့် OEM ဖောက်သည်များအတွက် ပထမဆုံး ရွေးချယ်မှုဖြစ်သည်။
MCB DPN 6KA ၏ အားသာချက်များကား အဘယ်နည်း။
★ 1P+N DPN ဖွဲ့စည်းပုံ၊ နှစ်ချက်ခွဲအမှတ်၊ ပိုလုံခြုံပြီး ပိုမိုစိတ်ချရသည်။
★ N pole သည် ပထမဆုံးဖြစ်ပြီး နောက်ပိုင်းတွင် ကွဲထွက်ကာ arc breaking စွမ်းရည်ကို မြှင့်တင်ပေးသည်။
★ 6kA အစစ်အမှန် ဖောက်ထွင်းနိုင်စွမ်း၊ ပြင်းထန်သော တိုတောင်းသော ပတ်လမ်းကို အကာအကွယ်ပေးသည်။
★ ကျစ်ကျစ်လစ်လစ် 17.8 မီလီမီတာ အကျယ်၊ ကက်ဘိနက်နေရာ သက်သာစေသည်။
★ B/C tripping curves အမျိုးမျိုးအတွက် ရနိုင်ပါသည်။
★ IP20 ကာကွယ်မှုအဆင့်၊ ထိရန်လုံခြုံသည်။
★ ကျယ်ပြန့်သော ဝါယာကြိုးအကွာအဝေး- 1-25mm² ပြောင်းလွယ်ပြင်လွယ် ကြိုး
★ DIN ရထားလမ်းတပ်ဆင်ခြင်း၊ မြန်ဆန်တည်ငြိမ်သောတပ်ဆင်ခြင်း။
★ မြင့်မားသော အပူချိန် ခုခံမှု : -25 ℃ ~ + 50 ℃
★ အကြိမ် 20,000 အထိ စက်ပိုင်းဆိုင်ရာ သက်တမ်း ရှည်သည်။
အသုံးချမှု
CDADA Miniature Circuit Breaker DPN 6KA ကို တွင်တွင်ကျယ်ကျယ်အသုံးပြုသည်-
★ လူနေအိမ် ၊တိုက်ခန်း ၊အိမ်ကြီး ၊အိမ်အလှဆင်ခြင်း။
★ ရုံးများ၊ဆိုင်များ၊ဟိုတယ်များ၊ကျောင်းများ၊ဆေးရုံများ
★ Lighting circuits ၊ power sockets ၊ small power equipment များ
★ အိမ်သုံးပစ္စည်းများ- ရေအပူပေးစက်၊ လေအေးပေးစက်၊ လျှပ်စစ်အပူပေးစက်
★ ပတ်လမ်းဟောင်း ပြန်လည်တည်ဆောက်ရေးနှင့် ဖြန့်ဖြူးရေးဘောက်စ် အဆင့်မြှင့်တင်ခြင်း။
★ လုပ်ငန်းသုံးနှင့် မြို့ပြဗို့အားနိမ့် ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ
နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ ဇယား
| ကုသိုလ်ကံ | သတ်မှတ်ချက် |
| မော်ဒယ် | DAB7N-40 |
| ထုတ်ကုန်အမည် | MCB DPN 6KA |
| စံ | IEC60898-1 |
| ဝင်ရိုးစွန်းများ | 1P+N (2P) |
| Breaking Capacity | 6kA |
| အဆင့်သတ်မှတ်ထားသော လက်ရှိ | 6A၊16A၊20A၊25A၊32A၊40A |
| အဆင့်သတ်မှတ်ထားသော ဗို့အား | AC 220/230/240V |
| အကြိမ်ရေ | 50/60Hz |
| Tripping Curve | B/C |
| လျှပ်ကာဗို့အား | 500V |
| Impulse ဗို့အား | 4kV |
| ကာကွယ်ရေးဘွဲ့ | IP20 |
| စက်ပိုင်းဆိုင်ရာဘဝ | အကြိမ် 20,000 |
| လျှပ်စစ်ဘဝ | အကြိမ် ၆၀၀၀ |
| Terminal Torque | 1.5N·m |
| Wiring Capacity | 1-25 mm² |
| လည်ပတ်မှုအပူချိန် | -25 ℃ ~ + 50 ℃ |
| အတိုင်းအတာများ | 82.5×73.2×17.8mm |
Outline Dimensions
★ အရှည် 82.5mm
★ အမြင့် 73.2mm
★ အနံ- 17.8mm (စံ 1-module width)
★ တပ်ဆင်ခြင်း- 35mm DIN ရထားလမ်း
★ ဝါယာကြိုး- 1-25mm² ပြောင်းလွယ်ပြင်လွယ်/တောင့်တင်းသောကေဘယ်အတွက် သင့်လျော်သည်။
★ Busbar အထူ- 0.8-2mm
Standard Testing ပစ္စည်းများ
★ 1.13 ခရီးမဟုတ်သော စမ်းသပ်မှုတွင် (≥1 နာရီ)
★ 1.45 In tripping test (<1 နာရီ)
★ 2.55In overload လုပ်ဆောင်ချက်စမ်းသပ်မှု
★ Magnetic instantaneous tripping test (B/C curve အတွက် 3In/5In)
★ Dielectric ခံနိုင်ရည်ဗို့အားစမ်းသပ်
★ Temperature rise test
★ Short-circuit breaking capacity test (6kA)၊
★ Mechanical & Electrical Life Test
★ အပူချိန် မြင့်မားခြင်းနှင့် အနိမ့်ပိုင်း လုပ်ဆောင်ချက် စမ်းသပ်ခြင်း။

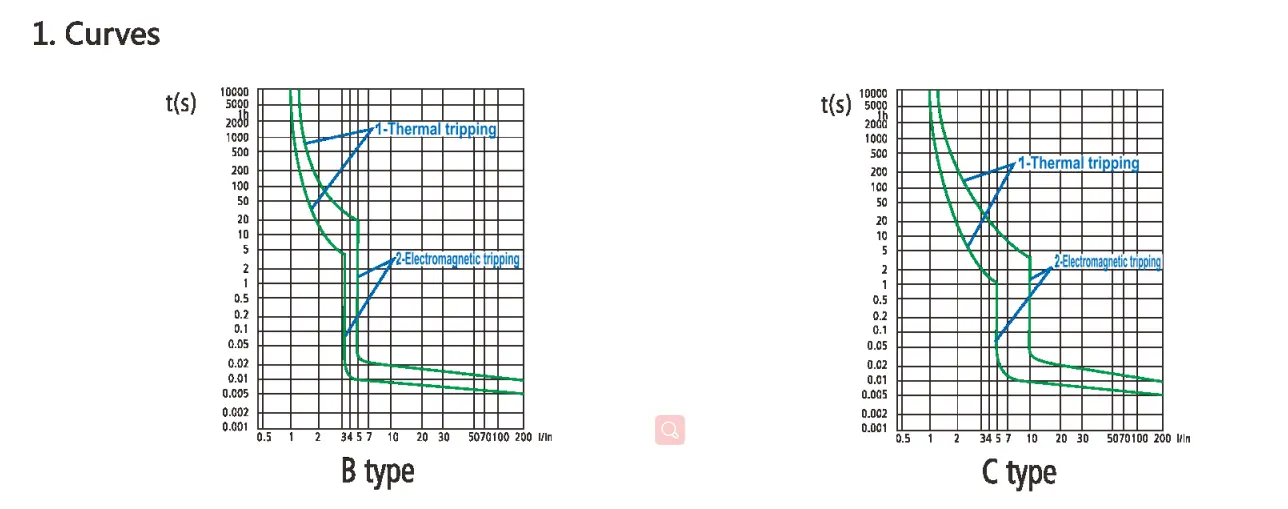

Tripping Characteristic Curves
IEC 60898-1
သံလိုက်ထုတ်လွှတ်မှု
ပတ်လမ်းတိုပတ်လမ်းတစ်ခု ဖြစ်ပေါ်သောအခါ၊ သံလိုက်ဖြင့် သံလိုက်ဖြင့်ချက်ချင်း ခလုတ်တိုက်ခြင်းကို ရရှိသည်။ IEC60898 စံနှုန်းအရ ဤထုတ်ကုန်ကို B၊ C နှင့် D ဟူ၍ သုံးမျိုးခွဲခြားနိုင်သည်။
|
|
လက်ရှိစမ်းသပ် | ခလုတ်တိုက်တဲ့အချိန် | အသုံးချမှု |
| B မျဉ်းကွေး | 3ln 5ln |
0.1 |
Type B သည် active loads များအတွက်သာ သက်ဆိုင်သည်- လျှပ်စစ်အပူပေးစက်- ရေအပူပေးစက်- လျှပ်စစ်မီးဖို |
| C မျဉ်းကွေး | 5 in 10ln |
0.1 |
Type C သည် သာမန် load များအတွက် သင့်လျော်သည် - မီးချောင်း - ပါဝါ ပလပ်ပေါက် - အသေးစား ပါဝါမော်တာ |
အပူဓာတ် ဖြန့်ချိခြင်း။
● ဆားကစ်အတွင်း ဝန်ပိုလျှံမှုဖြစ်ပေါ်သည်နှင့်တစ်ပြိုင်နက် ဆားကစ်ဘရိတ်ကာ၏ bimetallic strip သည် အပူကြောင့် ကွေးသွားကာ အဆက်အသွယ်များ ချိတ်ဆက်မှုပြတ်တောက်သွားကာ အပူလွန်ကဲသွားခြင်း ဖြစ်ပေါ်စေသည်။
● IEC စံနှုန်းသည် မတူညီသော ဝန်ပိုလျှပ်စီးကြောင်းများအတွက် tripping time range ကို သတ်မှတ်သည်၊
●ရည်ညွှန်းစမ်းသပ်မှုပတ်ဝန်းကျင်အပူချိန်မှာ 30°C ဖြစ်သည်။
| လက်ရှိစမ်းသပ် | ခလုတ်တိုက်တဲ့အချိန် |
| 1.13ln | t z 1h (≦ 63A တွင်) |
| 1.45ln | t<1h(≦ 63A တွင်) |
| 2.55ln | 1s<1h<60s(In≤32A)1s |

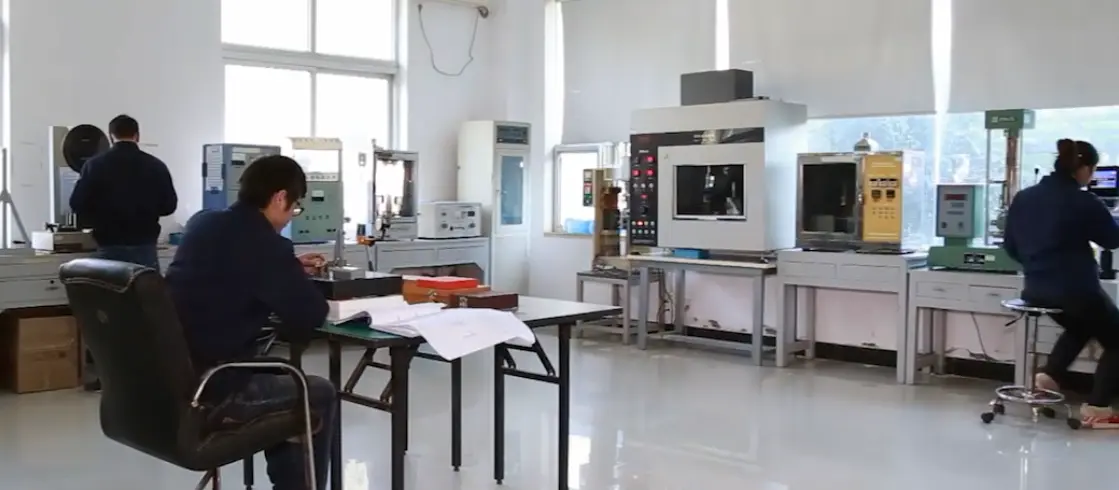

အရည်အသွေးထိန်းချုပ်ရေးလုပ်ငန်းစဉ်
1. ကုန်ကြမ်းအဝင်စစ်ဆေးခြင်းနှင့် အသိအမှတ်ပြုလက်မှတ်အတည်ပြုခြင်း။
2. အလိုအလျောက် ဆေးထိုးခြင်း နှင့် တိကျသော သတ္တုတံဆိပ်ရိုက်ခြင်း။
3. Semi-ချောထုတ်ကုန် တပ်ဆင်ခြင်းနှင့် ချိန်ညှိခြင်း။
4. 100% အပြည့်အဝ tripping လက္ခဏာစမ်းသပ်မှု
5. ဗို့အားနှင့် လျှပ်ကာပစ္စည်း စွမ်းဆောင်ရည်ကို ခံနိုင်ရည်ရှိအောင် စမ်းသပ်ခြင်း။
6. မြင့်မားသောနှင့်အနိမ့်အပူချိန် aging စမ်းသပ်မှု
7. ပုံပန်းသဏ္ဍာန်၊ အတိုင်းအတာနှင့် လိုဂိုစစ်ဆေးခြင်း။
8. နောက်ဆုံးထုပ်ပိုးမှုနှင့် ပို့ဆောင်မှုစစ်ဆေးခြင်း။
ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။
★ shockproof line ပါရှိသော Standard export ပုံး
★ ခြစ်ရာများကို ရှောင်ရှားရန် Group box ကို ထုပ်ပိုးထားသည်။
★ တံဆိပ်ရှင်းလင်းခြင်း- မော်ဒယ်၊ လက်ရှိ၊ တိုင်များ၊ အရေအတွက်၊ လက်မှတ်
★ ရေကြောင်း ၊ လေကြောင်း နှင့် မြေယာ သယ်ယူပို့ဆောင်ရေး အတွက် သင့်တော်ပါသည်။
★ OEM ထုပ်ပိုးမှု၊ စိတ်ကြိုက်လိုဂိုနှင့် တံဆိပ်ကို ပံ့ပိုးပါ။
ဖောက်သည်အောင်မြင်မှုကိစ္စများ
CDADA MCB DPN 6KA ကို နိုင်ငံနှင့် ဒေသပေါင်း 50 ကျော်သို့ တင်ပို့ထားပါသည်။
★ ဥရောပနှင့် အာရှ ဖြန့်ဖြူးသူများအတွက် ရေရှည် အစုလိုက် ထောက်ပံ့မှု
★ အရှေ့အလယ်ပိုင်းနှင့် အာဖရိကရှိ အိမ်သုံးပတ်လမ်းပြုပြင်မွမ်းမံရေး ပရောဂျက်များ
★ လူသိများသော နိုင်ငံတကာ လျှပ်စစ်အမှတ်တံဆိပ်များနှင့် OEM ပူးပေါင်းဆောင်ရွက်ခြင်း
★ အိမ်ခြံမြေလုပ်ငန်းရှင်များအတွက် လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးပေးခြင်း
★ လျှပ်စစ်ကန်ထရိုက်တာများနှင့် စနစ်ပေါင်းစည်းသူများထံမှ တည်ငြိမ်သောအမိန့်များ
အဘယ်ကြောင့် DADA Electric ကိုရွေးချယ်သနည်း။
★ circuit breaker R&D နှင့် ထုတ်လုပ်မှုတွင် ပရော်ဖက်ရှင်နယ် အတွေ့အကြုံ 40+ နှစ်
★ 90% core အစိတ်အပိုင်းများကို အိမ်တွင်း၌ ထုတ်လုပ်ပြီး တည်ငြိမ်သော အရည်အသွေးကို ထိန်းချုပ်သည်။
★ ISO9001 လက်မှတ်ရရှိထားပြီး နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီမှုအပြည့်ရှိသည်။
★ ပြီးပြည့်စုံသော အသိအမှတ်ပြုလက်မှတ်များ- CE, CB, CCC, etc.
★ ကြီးမားသောထုတ်လုပ်မှုစွမ်းရည်၊ အမြောက်အများမှာယူမှုအတွက် အမြန်ပို့ဆောင်ခြင်း။
★ ပရော်ဖက်ရှင်နယ်နည်းပညာပံ့ပိုးမှုနှင့် အရောင်းအပြီးဝန်ဆောင်မှု
★ စျေးကွက်တောင်းဆိုချက်များကို ဖြည့်ဆည်းရန် OEM & ODM စိတ်ကြိုက်ပြင်ဆင်မှုကို လက်ခံပါ။
★ ကမ္ဘာလုံးဆိုင်ရာ ထောက်ပံ့ပို့ဆောင်ရေးစနစ်၊ လုံခြုံပြီး အချိန်မှန် ပေးပို့ခြင်း။
