Molded Case Circuit Breakers အတွက် လက်တွေ့လမ်းညွှန်

2026-08-25 0 ငါ့ကို မက်ဆေ့ချ် ထားခဲ့ပါ။

MCCB ဆိုတာဘာလဲ။

MCCB —molded case circuit breaker— သည် overload သို့မဟုတ် short-circuit အခြေအနေများကို သိရှိသောအခါတွင် ဆားကစ်တစ်ခုအား အလိုအလျောက် ဖြတ်တောက်ပေးသည့် ဗို့အားနည်းသော အကာအကွယ်ကိရိယာတစ်ခုဖြစ်သည်။ fuse နှင့်မတူဘဲ၊ ၎င်းကို ခရီးတစ်ခုအပြီးတွင် ပြန်လည်သတ်မှတ်နိုင်ပြီး ပြန်လည်အသုံးပြုနိုင်ပါသည်။ ပုံသွင်းထားသော ဘူးအတွင်းတွင်၊ အပူ-သံလိုက် ခရီးလှည့်ယန္တရားသည် အလုပ်နှစ်ခုကို ကိုင်တွယ်သည်- အပူဒြပ်စင်သည် တာ၀န်ပိုလျှံမှုကို တုံ့ပြန်သည်၊ သံလိုက်ဒြပ်စင်သည် တိုတောင်းသော ချို့ယွင်းချက်များကို ချက်ချင်းတုံ့ပြန်သည်။ ရလဒ်မှာ တကယ့်လျှပ်စစ်ဝန်များ ပြုမူပုံနှင့် ကိုက်ညီသော အကာအကွယ်ဖြစ်သည်။

MCCB တစ်ခုကို ရွေးချယ်ရသည့်အခါတွင်- ပင်မအဝင်အစာပေးကိရိယာများ၊ သုံးဆင့် ဖြန့်ဖြူးမှုအကန့်များ၊ ကြီးမားသော မော်တာဆားကစ်များ သို့မဟုတ် အလားအလာရှိသော တိုတောင်းလျှပ်စီးကြောင်းသည် MCB နှောင့်ယှက်နိုင်သည့်အရာထက် ကျော်လွန်နေသည့် မည်သည့်နေရာမဆို။

MCB တစ်ခုသည် လုံလောက်သောအခါ- ဝန်အနည်းငယ်မျှသာနှင့် ချို့ယွင်းမှုအဆင့်များရှိသော နောက်ဆုံး circuit ခွဲများ — လူနေအိမ်ဘုတ်များ၊ အလင်းရောင်နှင့် socket ဆားကစ်များ။

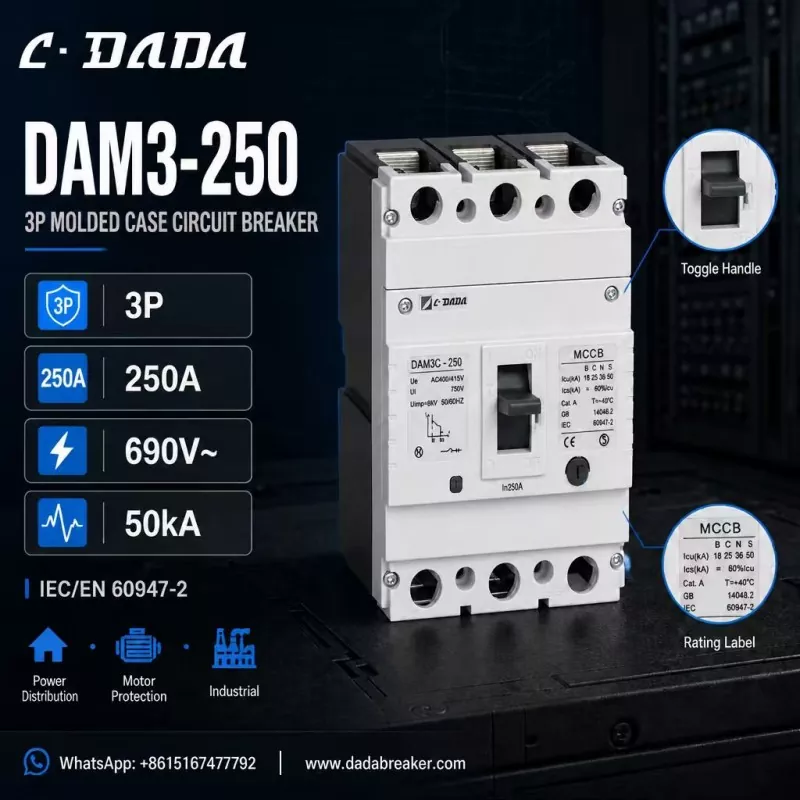

250A three-pole MCCB

မှန်ကန်သော MCCB ကိုဘယ်လိုရွေးချယ်မလဲ။

အဆင့်သတ်မှတ်ထားသော လက်ရှိ (In)

1. — စဉ်ဆက်မပြတ်ဝန်ကို ကိုက်ညီစေပြီး မော်တာ၏စတင်ရေစီးကြောင်းအတွက် headroom ကိုခွင့်ပြုပါ။

ဖောက်ထွင်းနိုင်စွမ်း (Icu / Ics)

2. — တပ်ဆင်သည့်အမှတ်တွင် အလားအလာရှိသော ရှော့လျှောစီးကြောင်းထက် မြင့်မားနေရမည်။ အမှားအဆင့်မြင့်လေ၊ မင်းလိုအပ်တဲ့ Icu က ပိုမြင့်လေပဲ။

ဝင်ရိုးစွန်းများ

3. — အဆင့်သုံးဆင့်စနစ်များအတွက် 3P၊ 4P သည် ကြားနေချိတ်ဆက်မှုပြတ်တောက်ရန် လိုအပ်သည်။

ဗို့အားအဆင့်သတ်မှတ်ချက်များ

4. — အဆင့်သတ်မှတ်ထားသော လည်ပတ်မှုဗို့အား (Ue)၊ လျှပ်ကာဗို့အား (Ui) နှင့် စနစ်ဆန့်ကျင်ဘက်ရှိ တွန်းအားခံနိုင်ရည် (Uimp) ကို စစ်ဆေးပါ။

စံချိန်စံညွှန်းများနှင့် အောင်လက်မှတ်များ

5. — IEC/EN 60947-2 လိုက်နာမှုနှင့် CE အမှတ်အသားများသည် နိုင်ငံတကာပရောဂျက်များအတွက် အခြေခံအချက်ဖြစ်သည်။

လျှောက်လွှာ

6. — မော်တာကာကွယ်ရေး၊ ဓာတ်အားဖြန့်ဖြူးရေးနှင့် စက်မှုတပ်ဆင်မှုများသည် မတူညီသောဘောင်အဆင့်သတ်မှတ်ချက်များနှင့် ခရီးသွင်ပြင်လက္ခဏာများ လိုအပ်နိုင်သည်။

ကောင်းစွာသတ်မှတ်ထားသော 250A MCCB သည် မည်သို့သောပုံသဏ္ဍာန်ရှိသနည်း။

ဤကွန်ကရစ်ကိုပြုလုပ်ရန်၊ C·DADA Electric မှ DAM3-250 ကိုစဉ်းစားကြည့်ပါ- 250A သုံးတိုင် MCCB သည် ဤစက်၏အတန်းအစားတွင်ရှာဖွေရမည့်အရာကိုဖော်ပြသည်-

3P ဖွဲ့စည်းမှု

● 250A အဆင့်သတ်မှတ်ထားသော လက်ရှိ (In) ဖြင့် သုံးဆင့်ဖြန့်ဖြူးရေးဘုတ်များအတွက် သင့်လျော်သည်။

ဗို့အား အဆင့်သတ်မှတ်ချက်များ-

● 690V~; Ue AC400/415V၊ Ui 750V၊ Uimp 8kV

50kA အထိ ဖောက်ထွင်းနိုင်မှု

● — B/C/N/S မျိုးကွဲများတစ်လျှောက် 18/25/36/50 kA ၏ Icu ဖြစ်သောကြောင့် တပ်ဆင်သူများသည် ကွန်ရက်၏ မတူညီသောအချက်များတွင် အမှားအယွင်းအဆင့်များကို ယှဉ်နိုင်သည်

IEC/EN 60947-2 နှင့် GB 14048.2 လိုက်နာမှု

● မြင်သာသောလည်ပတ်မှုအခြေအနေအတွက် ရှင်းလင်းပြတ်သားသော အဖွင့်/အပိတ်ခလုတ်ခလုတ်ဖြင့် CE မှတ်သားထားသည်။

● ဓာတ်အားဖြန့်ဖြူးရေး၊ မော်တာကာကွယ်ရေးနှင့် စက်မှုလုပ်ငန်းသုံးအသုံးချမှုများအတွက် တည်ဆောက်ထားသည်။

ဤသတ်မှတ်ချက်၏နောက်ကွယ်တွင် ယုတ္တိဗေဒ- 50kA အတန်းကွဲစွမ်းရည်ပါသော 250A၊ 3-pole frame သည် panel builder နှင့် ကန်ထရိုက်တာများ၏ လိုအပ်ချက်အများစုကို ပေးဆောင်သည် — ပင်မဖြန့်ဖြူးရေးဘုတ်များမှ မော်တာ feeder circuits များအထိ — Icu အမျိုးအစားများစွာသည် သင့်အား အမှန်တကယ် အမှားအယွင်းအဆင့်များအထိ ညာဘက်အရွယ်အစား ကုန်ကျစရိတ်ကို ခွင့်ပြုပေးပါသည်။

ရွေးချယ်ရေးအကြံပြုချက်

● ချို့ယွင်းမှုအဆင့်နိမ့် ~125A အထိ နောက်ဆုံးပတ်လမ်းများအတွက် MCB သည် စျေးသက်သာသောရွေးချယ်မှုဖြစ်သည်။

● ပင်မဖြန့်ဖြူးရေး၊ မော်တာကာကွယ်ရေးနှင့် စက်မှုခလုတ်ဂီယာအတွက်၊ တပ်ဆင်မှု၏အလားအလာရှိသော ရှော့လျှောလျှပ်စီးကြောင်းထက် ကျော်လွန်သော ကျိုးပေါက်နိုင်သောစွမ်းရည်ရှိသော MCCB ကို ရွေးချယ်ပါ။

● သံသယရှိသည့်အခါ၊ ဖောက်ထွင်းနိုင်မှုအပေါ် အတန်းတစ်တန်းခွဲထားပါ- ကုန်ကျစရိတ်ကွာခြားချက်မှာ သေးငယ်သော်လည်း အကာအကွယ်အနားသတ်သည် အသေးစားအမှားနှင့် အကြီးစားပြတ်တောက်မှုကြား ကွာခြားချက်ရှိနိုင်ပါသည်။

မေးလေ့ရှိသောမေးခွန်းများ

မေး- MCCB ဆိုတာဘာလဲ။

A: Amolded case circuit breakerလျှပ်စီးကြောင်းနှင့် ပြတ်တောက်မှုအဆင့်များထက် ပိုမိုမြင့်မားသော circuit breaker များထက် ပိုမိုမြင့်မားသော circuit breaker များထက် ပိုမြင့်မားသော ဆားကစ်တစ်ခုအား overload သို့မဟုတ် short-circuit ပေါ်ရှိ ဆားကစ်တစ်ခုအား ပြန်လည်သတ်မှတ်နိုင်သော ဗို့အားနိမ့် အကာအကွယ်ကိရိယာတစ်ခုဖြစ်သည်။

မေး- MCCB မှာ Icu ဆိုတာ ဘာကို ဆိုလိုတာလဲ။

A- Icu သည် အဆုံးစွန်သော ဝါယာရှော့ဖြစ်ပြီး ဖြတ်တောက်နိုင်သည့် စွမ်းရည်ဖြစ်သည် — ဘရိတ်ကာသည် ပြတ်တောက်နိုင်သည့် အမြင့်ဆုံး လက်ရှိ ပြတ်တောက်မှုဖြစ်သည်။ Ics သည် ဝန်ဆောင်မှုကို ချိုးဖျက်နိုင်သည့် စွမ်းရည်ဖြစ်ပြီး၊ ၎င်းသည် ထပ်ခါတလဲလဲ နှောက်ယှက်နိုင်ပြီး လုပ်ငန်းလည်ပတ်နေနိုင်သည့် အဆင့်ဖြစ်သည်။

မေး- ကျွန်ုပ်၏ MCCB အတွက် ကွဲထွက်နိုင်သောစွမ်းရည်ကို ကျွန်ုပ်မည်ကဲ့သို့ရွေးချယ်ရမည်နည်း။

A- တပ်ဆင်သည့်နေရာရှိ အလားအလာရှိသော ရှော့လျှောစီးကြောင်းထက် ပိုမိုမြင့်မားသော Icu အဆင့်သတ်မှတ်ချက်ကို ရွေးချယ်ပါ။ မြင့်မားသောထရန်စဖော်မာစွမ်းရည် သို့မဟုတ် ရှည်လျားသောစက်မှုအစာကျွေးသည့် ဖြန့်ဖြူးရေးဘုတ်များသည် ပုံမှန်အားဖြင့် 36-50kA အတန်းအစားကိရိယာများ လိုအပ်သည်။

မေး- DAM3-250 MCCB ဆိုတာဘာလဲ။

A- DAM3-250 သည် C·DADA Electric မှ 250A သုံးဝင်ရိုးပုံသွင်းထားသော ဆားကစ်ဘရိတ်ကာတစ်ခုဖြစ်ပြီး 690V အထိ 50kA အထိ ကွဲထွက်နိုင်သည့်စွမ်းရည်၊ ဓာတ်အားဖြန့်ဖြူးမှု၊ မော်တာကာကွယ်ရေးနှင့် စက်မှုလုပ်ငန်းသုံး အသုံးချမှုများအတွက် ဖြစ်သည်။
