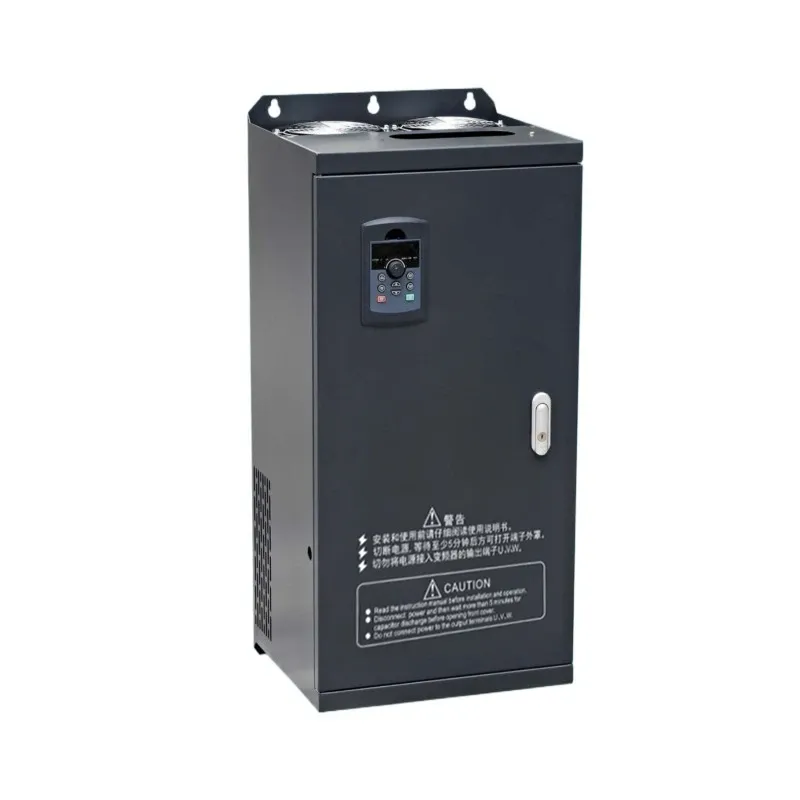

တရုတ်အရည်အသွေး DC Inverter တင်သွင်းသူ

အမျိုးအစားခွဲခြားခြင်း။

ရိုက်ပါ။

ပါဝါအတိုင်းအတာ

အဓိကလက္ခဏာများ

လျှောက်လွှာဖြင့်

ကြိုးတန်း Inverter

1kW – 150kW

MPPT သွင်းအားစုများစွာ၊ 3 အဆင့်အထွက်၊ စီးပွားဖြစ်/နေထိုင်ရာ၊ 98%+ ထိရောက်မှု

Central Inverter

100kW – 10MW+

ကြီးမားသောယူနစ်တစ်ခု၊ အသုံးဝင်မှုအတိုင်းအတာ၊ transformer-coupled၊ ဝပ်တစ်ခုအတွက်ကုန်ကျစရိတ်သက်သာသည်။

မိုက်ခရိုအင်ဗာတာ

250W – 2000W

မော်ဂျူးအဆင့်၊ အကန့်တစ်ခုစီ MPPT၊ တိုးမြှင့်ထားသော အရိပ်ခံနိုင်ရည်၊ ယုံကြည်စိတ်ချရမှု မြင့်မားသည်။

ဟိုက်ဘရစ် အင်ဗာတာ

3kW – 50kW

ဘက်ထရီသိုလှောင်မှုပေါင်းစည်းမှု၊ လမ်းကြောင်းနှစ်သွယ်ပါဝါစီးဆင်းမှု၊ အရန်ပါဝါစွမ်းရည်

Power Optimizer

300W – 1000W

DC-DC converter + string inverter၊ module-level optimization၊ အမြန်ပိတ်ခြင်း။

Topology အားဖြင့်

Transformer အခြေခံ

1kW – 10MW

Galvanic သီးခြားခွဲထားမှု၊ ခိုင်ခံ့သော၊ ပိုလေးသည်၊ စွမ်းဆောင်ရည်နိမ့် (96-97%)

Transformerless

1kW – 250kW

ပိုမိုမြင့်မားသောထိရောက်မှု (98%+)၊ ပေါ့ပါးပြီး ယိုစိမ့်နေသော လက်ရှိစီမံခန့်ခွဲမှု လိုအပ်သည်။

H-တံတား

အဆင့်သတ်မှတ်ချက်အားလုံး

အခြေခံ switching topology၊ PWM ထိန်းချုပ်မှု၊ sine wave အထွက်

အဆင့်များစွာ (၃ အဆင့် NPC/T-အမျိုးအစား)

10kW – 10MW+

ကူးပြောင်းခြင်းဆုံးရှုံးမှု၊ ပိုမိုကောင်းမွန်သော လှိုင်းပုံသဏ္ဍာန်အရည်အသွေး၊ ဗို့အားပိုမိုမြင့်မားစေသည်။

Input Voltage အားဖြင့်

Low Voltage

200V – 500V DC

လူနေအိမ်စနစ်များ၊ ကြိုးတစ်ချောင်းဖွဲ့စည်းပုံများ

အလယ်အလတ်ဗို့အား

500V – 1000V DC

လုပ်ငန်းသုံးစနစ်များ၊ US တွင် 1000V NEC ကန့်သတ်ချက်

ဗို့အားမြင့်

1000V – 1500V DC

Utility-scale၊ 1500V သည် စံဖြစ်လာပြီး BOS ကုန်ကျစရိတ်ကို လျှော့ချသည်။

Output အားဖြင့်

Single-Phase

1kW – 10kW

လူနေ၊ 230V/120V၊ 50/60Hz

အဆင့်သုံးဆင့်

5kW – 10MW+

လုပ်ငန်းသုံး/စက်မှုလုပ်ငန်း၊ 400V/480V၊ ဂရစ်-ချည်

ဇာတ်ခုံ

လုပ်ဆောင်ချက်

နည်းပညာပိုင်းဆိုင်ရာ အကောင်အထည်ဖော်ခြင်း။

DC Input အဆင့်

PV အခင်းအကျင်း၊ စစ်ထုတ်ခြင်း၊ ကာကွယ်ခြင်းမှ ပြောင်းလဲနိုင်သော DC ကို လက်ခံသည်။

DC filter capacitors၊ surge protection၊ reverse polarity protection၊ input voltage monitoring

MPPT အဆင့်

အကောင်းဆုံးဗို့အား/လက်ရှိခြေရာခံခြင်းဖြင့် ပါဝါထုတ်ယူမှုကို အမြင့်ဆုံးလုပ်ဆောင်သည်။

Buck-boost သို့မဟုတ် boost converter၊ perturb & observe (P&O) သို့မဟုတ် incremental conductance algorithm၊ 99%+ ခြေရာခံခြင်း ထိရောက်မှု

DC-AC ပြောင်းပြန်လှန်ခြင်း။

ကြိမ်နှုန်းမြင့်ခလုတ်ကို အသုံးပြု၍ DC ကို AC သို့ ပြောင်းပေးသည်။

IGBT သို့မဟုတ် SiC MOSFET H-တံတား၊ PWM ထိန်းချုပ်မှု (2-20kHz)၊ dead-time ထိန်းချုပ်မှု

အထွက်ကို စစ်ထုတ်ခြင်း။

ကြိမ်နှုန်းမြင့်မားသော ဟာမိုနီများကို ဖယ်ရှားပြီး လှိုင်းပုံစံကို ချောမွေ့စေသည်။

LCL သို့မဟုတ် LC စစ်ထုတ်ခြင်း၊ စိုစွတ်နေသော ခုခံအား၊ <3% THD

Grid ချိတ်ဆက်မှု

လျှပ်စစ်ဓာတ်အား အရည်အသွေး လိုက်နာမှု ဇယားကွက်များနှင့် ထပ်တူပြုပါသည်။

Phase-locked loop (PLL)၊ ကျွန်းစုများကို ဆန့်ကျင်ကာကွယ်မှု၊ ဓာတ်ပြုပါဝါ ထိန်းချုပ်မှု

ထိန်းချုပ်ရေးနှင့် စောင့်ကြည့်ရေး

စနစ်စီမံခန့်ခွဲမှု၊ ဒေတာသိမ်းဆည်းခြင်း၊ ဆက်သွယ်ရေး

DSP/MCU ထိန်းချုပ်မှု၊ Ethernet/WiFi/RS485၊ cloud စောင့်ကြည့်ခြင်း၊ firmware အပ်ဒိတ်များ

လျှောက်လွှာ

စနစ်အရွယ်အစား

ပုံမှန်သတ်မှတ်ချက်များ

အဓိကလိုအပ်ချက်များ

လူနေအိမ်ဂရစ်-ချည်

3kW – 20kW

Single-phase၊ 98% ထိရောက်မှု၊ 2 MPPT၊ WiFi စောင့်ကြည့်မှု၊ 10 နှစ် အာမခံ

ကျစ်လျစ်သော၊ ဆိတ်ငြိမ်သော၊ တပ်ဆင်ရလွယ်ကူသည်၊ လျှင်မြန်စွာ ပိတ်ခြင်း (NEC 2017)

လူနေထိုင်မှုပေါင်းစပ်

5kW – 15kW

48V ဘက်ထရီ၊ အရန်ပါဝါ၊ အသုံးပြုချိန်ပိုကောင်းအောင်၊ ကိုယ်တိုင်စားသုံးမှု အများဆုံးပြုလုပ်ခြင်း။

UL 9540 (ဘက်ထရီ)၊ ချောမွေ့စွာ လွှဲပြောင်းမှု၊ 24/7 လည်ပတ်မှု

လုပ်ငန်းသုံးခေါင်မိုး

20kW – 500kW

အဆင့်သုံးဆင့်၊ ထိရောက်မှု 98.5%၊ 4-12 MPPT၊ string monitoring၊ 25 နှစ် ဒီဇိုင်းသက်တမ်း

မြင့်မားသောယုံကြည်စိတ်ချရမှု၊ ပြုပြင်ထိန်းသိမ်းမှုအနည်းဆုံး၊ အဝေးထိန်းစနစ်

လုပ်ငန်းသုံး မြေပြင်-တောင်

100kW – 2MW

ဗဟို သို့မဟုတ် ကြိုး၊ 1500V DC၊ ပါဝါလိုင်းဆက်သွယ်ရေး၊ IV မျဉ်းကွေးစကင်န်ဖတ်ခြင်း။

အများဆုံးအထွက်နှုန်း၊ O&M ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း၊ မြေပြင်အနေအထား လိုက်လျောညီထွေရှိမှု

Utility-Scale PV

2MW – 10MW+

Central အင်ဗာတာများ၊ 1500V၊ MV ထရန်စဖော်မာပေါင်းစည်းမှု၊ ဇယားကွက်ဖွဲ့စည်းနိုင်မှု

အနိမ့်ဆုံး LCOE၊ ရရှိနိုင်မှု 99%၊ ဇယားကွက်ပံ့ပိုးမှုလုပ်ဆောင်ချက်များ

စွမ်းအင်သိုလှောင်မှု

50kW – 5MW

Bidirectional၊ DC-coupled သို့မဟုတ် AC-coupled၊ frequency regulation၊ peak shaving

အသွားအပြန် ထိရောက်မှု >90%, တုံ့ပြန်ချိန် <1s၊ စက်ဘီးစီးခြင်း တာရှည်ခံခြင်း။

Off-Grid/Remote

1kW – 100kW

ဘက်ထရီအခြေခံ၊ ဒီဇယ်ဂျင်နရေတာပေါင်းစပ်မှု၊ ဝန်စီမံခန့်ခွဲမှု၊ မိုက်ခရိုဂရစ်လုပ်ဆောင်နိုင်စွမ်း

မြင့်မားသောယုံကြည်စိတ်ချရမှု၊ ကိုယ်ပိုင်အုပ်ချုပ်ခွင့်၊ လွန်ကဲသောပတ်ဝန်းကျင်သည်းခံမှု

EV အားသွင်းခြင်း။

50kW – 350kW

DC အမြန်အားသွင်းစနစ်၊ V2G စွမ်းရည်၊ ပါဝါသိပ်သည်းဆ၊ အရည်အေးပေးခြင်း

99% အလုပ်ချိန်၊ ငွေပေးချေမှုပေါင်းစည်းမှု၊ ဇယားကွက်ချိန်ခွင်လျှာညှိခြင်း ဝန်ဆောင်မှုများ

ဇာတ်ခုံ

လုပ်ငန်းစဉ်အသေးစိတ်

အရည်အသွေးထိန်းချုပ်ရေးအမှတ်များ

PCB စည်းဝေးပွဲ (SMT)

သိပ်သည်းဆမြင့်သော မျက်နှာပြင်အတက်၊ 0201 အစိတ်အပိုင်းများ၊ BGA ပရိုဆက်ဆာများ၊ ခဲ-မပါသော ဂဟေဆက် (SAC305)

AOI စစ်ဆေးခြင်း၊ BGA များအတွက် X-ray၊ ICT (in-circuit test)၊ 100% လုပ်ငန်းဆိုင်ရာ အတည်ပြုခြင်း

Power Module စည်းဝေးပွဲ

IGBT/SiC MOSFET အသေပူးတွဲ၊ ဝါယာကြိုးချည်နှောင်ခြင်း (Al/Cu)၊ ကက်ပ်စူလာ၊ အပူပိုင်းကြားခံပစ္စည်း အပလီကေးရှင်း

အပူဒဏ်ခံနိုင်ရည် <0.5K/W၊ ပျက်ပြယ်ခြင်းမရှိသောသေတ္တာတွဲ၊ နှောင်ကြိုးဆွဲအား> 8g၊ 100% ပိတ်ဆို့ခြင်း ဗို့အားစမ်းသပ်မှု

DC Link Capacitor ပေါင်းစပ်ခြင်း။

ဖလင် ကာပတ်စီတာတပ်ခြင်း၊ ဘတ်စ်ကားဘားချိတ်ဆက်ခြင်း၊ ESL/ESR လျှော့ချခြင်း။

Capacitance ±5%, ESR <1mΩ၊ ဗို့အား 1.5× အဆင့်သတ်မှတ်ထားပြီး၊ 100% ယိုစိမ့်မှုစမ်းသပ်မှု

သံလိုက်အကွေ့အကောက်များ

ကြိမ်နှုန်းမြင့် inductors၊ nanocrystalline သို့မဟုတ် ferrite cores၊ အရေပြားအကျိုးသက်ရောက်မှုကိုလျှော့ချရန်အတွက် Litz ဝါယာကြိုး

Inductance ±10%, core loss <2W/kg, hipot test 3kV, partial discharge <10pC

Heat Sink စည်းဝေးပွဲ

အလူမီနီယံ ထုတ်ယူခြင်း သို့မဟုတ် အရည်အအေးပန်းကန်၊ အပူကူးထည့်ခြင်း/အဖုံးအပလီကေးရှင်း၊ တပ်ဆင်ခြင်း ရုန်းအား ထိန်းချုပ်ခြင်း။

အပူခံနိုင်ရည် <0.3K/W၊ ပြားချပ်ချပ် <50μm၊ တူညီသောဖိအားဖြန့်ဖြူးမှု

နောက်ဆုံးလွှတ်တော်

ကိုယ်ထည်ပေါင်းစပ်မှု၊ အအေးခံပန်ကာ တပ်ဆင်မှု၊ ပြသမှု/ဆက်သွယ်ရေး မော်ဂျူးများ၊ ဝိုင်ယာကြိုးများ

မြေပြင်အဆက်ပြတ်မှု <0.1Ω၊ ရှင်းလင်းခြင်း/ creepage အတည်ပြုခြင်း၊ torque အမှတ်အသား

Burn-in စမ်းသပ်ခြင်း။

50°C တွင် 48-72 နာရီလည်ပတ်မှု၊ ဝန်အပြည့်စက်ဘီးစီးခြင်း၊ အပူစက်ဘီးစီးခြင်း။

အစောပိုင်း ပျက်ကွက်မှုကို ထောက်လှမ်းခြင်း၊ မွေးကင်းစကလေး သေဆုံးမှု စစ်ဆေးခြင်း၊ <0.5% ကျရှုံးမှုနှုန်း

အလိုအလျောက်နောက်ဆုံးစမ်းသပ်မှု

ထိရောက်မှု တိုင်းတာခြင်း (IEC 61683)၊ MPPT အတည်ပြုခြင်း၊ အကာအကွယ် လုပ်ဆောင်မှု စမ်းသပ်ခြင်း၊ ဂရစ်ကုဒ် လိုက်နာမှု

100% စမ်းသပ်ခြင်း၊ ဒေတာမှတ်တမ်းသွင်းခြင်း၊ ချိန်ညှိခြင်းလက်မှတ်၊ အမှတ်စဉ်နံပါတ် ခြေရာခံနိုင်မှု

အစိတ်အပိုင်း

ပစ္စည်းသတ်မှတ်ချက်

ပေးသွင်းသူစံနှုန်းများ

သော့ဂုဏ်သတ္တိများ

Power Semiconductors များ

ဆီလီကွန် IGBT (1200V-1700V၊ 200A-600A) သို့မဟုတ် SiC MOSFET (1200V၊ 50mΩ)

IEC 60747-9၊ JEDEC

ကြိမ်နှုန်းပြောင်းခြင်း 2-50kHz၊ Rds(on) <5mΩ၊ Tj(max) 175°C၊ short-circuit 10μs ခံနိုင်ရည်

ဂိတ်မောင်းများ

သီးခြားဂိတ်မောင်း IC များ၊ သံလိုက် သို့မဟုတ် capacitive သီးခြားခွဲထုတ်ခြင်း။

UL 1577, IEC 60747-5

CMTI >100kV/μs၊ ပြန့်ပွားမှုနှောင့်နှေးမှု <100ns၊ ဗို့အားလော့ခ်ချမှု

DC Link Capacitors များ

သတ္တုပိုလီပပီလင်းရုပ်ရှင်၊ 400-1500V DC၊ 100-5000μF

IEC 61071

ESR <1mΩ၊ ESL <20nH၊ နာရီ 100,000 သက်တမ်း၊ မိမိကိုယ်ကို ကုသခြင်း

သံလိုက်များ (Inductors)

Nanocrystalline သို့မဟုတ် ferrite cores၊ Litz ဝါယာကြိုး (Cu)

IEC 60404-8၊ IEC 60317

Core ဆုံးရှုံးမှု <2W/kg တွင် 100kHz၊ Bsat >1.2T၊ Curie temp >200°C

အပူစုပ်ခွက်များ

အလူမီနီယမ် 6063-T5 သို့မဟုတ် ကြေးနီ၊ anodized သို့မဟုတ် နီကယ်-ချထားသည်။

ASTM B221

အပူလျှပ်ကူးနိုင်စွမ်း 200W/mK၊ မျက်နှာပြင်ကြမ်းတမ်းမှု Ra 1.6၊ ချေးခံနိုင်ရည်

အပူမျက်နှာပြင်

အဆင့်ပြောင်းလဲမှုပစ္စည်း သို့မဟုတ် ဆီလီကွန်အဆီ၊ 0.5-3W/mK

ASTM D5470

အပူဒဏ်ခံနိုင်ရည် <0.5K·cm²/W၊ ရေရှည်တည်ငြိမ်မှု၊ စုပ်ထုတ်မှု မရှိပါ။

PCB များကို ထိန်းချုပ်ပါ။

FR-4 TG170 သို့မဟုတ် မြင့်မားသော Tg၊ 4-12 အလွှာ၊ နှစ်မြှုပ်ရွှေ

IPC-6012, UL 796

Tg >170°C၊ CTI >600V၊ impedance ထိန်းချုပ်မှု ±10%

MCU/DSP များ

ARM Cortex-M4/M7 သို့မဟုတ် အထူးသီးသန့် DSP၊ 100-400MHz

IEC 60730 (လုပ်ငန်းဆောင်တာ ဘေးကင်းရေး)

SIL 2 စွမ်းရည်၊ ဟာ့ဒ်ဝဲ FPU၊ ECC မှတ်ဉာဏ်၊ အပူချိန် -40°C မှ +85°C

အရံအတား

အလူမီနီယမ်သေတ္တာ ADC12 သို့မဟုတ် သံမဏိ၊ အမှုန့်ဖြင့် ဖုံးအုပ်ထားသည်။

ISO 12944၊ IEC 60529

IP65 ပြင်ပအဆင့်သတ်မှတ်ချက်၊ C3/C4 ချေးခံနိုင်ရည်၊ IK08 သက်ရောက်မှု

ချိတ်ဆက်မှုများ

DC အတွက် MC4၊ AC အတွက် Harting၊ RJ45

IEC 62852, UL 6703

IP68၊ 30A စဉ်ဆက်မပြတ်၊ 1000V DC၊ 25 နှစ်ကြာ ခရမ်းလွန်ရောင်ခြည် ခံနိုင်ရည်ရှိသည်။

စံ

အတိုင်းအတာ

သက်ဆိုင်သောလိုအပ်ချက်များ

IEC 62109-1/-2

Photovoltaic ဓာတ်အားပေးစနစ်များတွင် အသုံးပြုရန်အတွက် ပါဝါ converters များ၏ ဘေးကင်းမှု

အင်ဗာတာများအတွက် အထွေထွေလိုအပ်ချက်များ (အပိုင်း 1) နှင့် အင်ဗာတာများအတွက် အထူးလိုအပ်ချက်များ (အပိုင်း 2)

IEC 61683

Photovoltaic စနစ်များ - ပါဝါအေးစက်များ - ထိရောက်မှုကို တိုင်းတာခြင်း လုပ်ငန်းစဉ်

စံပြုထိရောက်မှုတိုင်းတာခြင်း၊ MPPT စွမ်းဆောင်ရည်၊ လက်ခံမှုစံနှုန်းများ

IEC 62116

အသုံးဝင်သော-အပြန်အလှန်ချိတ်ဆက်ထားသော photovoltaic အင်ဗာတာများ - ကျွန်းပေါ်ရှိ တားဆီးကာကွယ်ရေးအစီအမံများကို စမ်းသပ်မှုလုပ်ထုံးလုပ်နည်း

ကျွန်းစုများ ကာကွယ်ရေး စိစစ်ခြင်း။

IEC 61727

Photovoltaic စနစ်များ - Utility interface လက္ခဏာများ

ဂရစ်ချိတ်ဆက်မှုလိုအပ်ချက်များ၊ ပါဝါအရည်အသွေး

IEC 60068-2

ပတ်ဝန်းကျင်စမ်းသပ်မှု

အပူစက်ဘီးစီးခြင်း၊ စိုစွတ်သောအပူ၊ စက်ပိုင်းဆိုင်ရာဖိအား

IEC 61000-6-2/-6-4

EMC ကိုယ်ခံစွမ်းအားနှင့် ထုတ်လွှတ်မှု

စက်မှုပတ်ဝန်းကျင် ခုခံစွမ်းအား၊ လူနေအိမ်/လုပ်ငန်းသုံး ထုတ်လွှတ်မှု

စမ်းသပ်မှုအမျိုးအစား

တိကျသောစမ်းသပ်မှု

လက်ခံမှု သတ်မှတ်ချက်

ဘေးကင်းရေးနှင့်ကာကွယ်ရေး

Overvoltage အမျိုးအစား၊ ညစ်ညမ်းမှုဒီဂရီ၊ ကင်းရှင်းခြင်း/ creepage

CAT III/IV၊ PD2/3၊ 1000V တွင် 8mm clearance

လျှပ်စစ်ရှော့တိုက်ခြင်းမှကာကွယ်ခြင်း (IP အဆင့်သတ်မှတ်ချက်)

IP20 အနည်းဆုံး (အိမ်တွင်း)၊ IP65 (အပြင်ဘက်)

မြေပြင်အဆက်ပြတ်ခြင်း။

<0.1Ω

လျှပ်ကာခုခံ

500V DC တွင် > 1MΩ

အပူပိုင်းစွမ်းဆောင်ရည်

အပြည့်အ၀ဖြင့် အပူချိန်မြင့်တက်မှုကို စမ်းသပ်ခြင်း။

အဆင့်သတ်မှတ်ကန့်သတ်ချက်အောက်ရှိ အစိတ်အပိုင်းအပူချိန်များ၊ Tj < Tj(အမြင့်ဆုံး) - 25K

အပူစက်ဘီးစီးခြင်း (-40°C မှ +85°C၊ 100 cycles)

စက်ပိုင်းဆိုင်ရာ ချို့ယွင်းမှုမရှိပါ၊ ကန့်သတ်မှု ပျံ့လွင့်မှု > 5% မရှိပါ

စွမ်းဆောင်ရည် တိုင်းတာခြင်း (IEC 61683)

ယူရိုထိရောက်မှု (η) တွင် 5%, 10%, 20%, 30%, 50%, 100% ဝန်

string အင်ဗာတာများအတွက် >97%၊ ပရီမီယံမော်ဒယ်များအတွက် >98.5%

အကောင်းဆုံးလည်ပတ်မှုအမှတ်တွင် အမြင့်ဆုံးထိရောက်မှု

>98% (transformerless), >96% (transformer-based)

MPPT လုပ်ရည်ကိုင်ရည်

တည်ငြိမ်>99.5%, ရွေ့လျားမှု>98%

ပတ်ဝန်းကျင်

စိုစွတ်သောအပူ (40°C/93%RH၊ 96 နာရီ သို့မဟုတ် 21 ရက်)

အေးစက်ပြီးနောက် လုပ်ဆောင်နိုင်သော၊ သံချေးတက်ခြင်းမရှိပါ။

ဆားမြူမှုန် (IEC 60068-2-52၊ ပြင်းထန်မှု 2)

ဘေးကင်းမှု သို့မဟုတ် လုပ်ဆောင်ချက်ကို ထိခိုက်ခြင်းမရှိသော သံချေးတက်ခြင်း။

ခရမ်းလွန်ရောင်ခြည်ထိတွေ့မှု (အပြင်ဘက်အကာအရံများအတွက်)

စက်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ ပျက်ယွင်းခြင်း မရှိပါ။

EMC

Electrostatic discharge (ESD) 8kV contact/15kV လေ

ချွတ်ယွင်းချက်မရှိ၊ ဘေးကင်းလုံခြုံမှုအန္တရာယ်မရှိပါ။

Radiated immunity (10V/m၊ 80MHz-6GHz)

စမ်းသပ်နေစဉ်အတွင်း လည်ပတ်မှု

ထုတ်လွှတ်မှုများ (CISPR 11/16)

လူနေအိမ်အတွက် Class B ကန့်သတ်ချက်၊ စက်မှုလုပ်ငန်းအတွက် Class A

Grid Code လိုက်နာမှု

ကျွန်းစုများ ဆန့်ကျင်ရေး (IEC 62116)

2s အတွင်း ခရီး၊ ထောက်လှမ်းခြင်းမဟုတ်သောဇုန် <5%

ဗို့အားနိမ့်စီးနင်းခြင်း (LVRT)

ဗို့အားကျဆင်းနေချိန်တွင် ချိတ်ဆက်နေပါ။

ဓာတ်ပြုနိုင်စွမ်း

လိုအပ်သလို ပေးသွင်း/စုပ်ယူပါ။

ပစ္စည်း

စစ်ဆေးရေးပစ္စည်းများ

နမူနာအစီအစဉ်

ပေးရတယ်။

IGBT/SiC မော်ဂျူးများ

ဗို့အားပိတ်ဆို့ခြင်း၊ Rds(on)၊ ပြောင်းခြင်းလက္ခဏာများ၊ အမြင်အာရုံစစ်ဆေးခြင်း။

100% ATE စမ်းသပ်မှု

မျဉ်းကွေးခြေရာခံ၊ အပူဓာတ်စမ်းသပ်ကိရိယာ၊ ဓာတ်မှန်

DC link capacitors များ

Capacitance, ESR, ESL, leakage current, dissipation factor

တစ်သုတ်လျှင် + 100% အဝင်

LCR မီတာ၊ insulation tester၊ AC တံတား

သံလိုက်အူတိုင်များ

စိမ့်ဝင်နိုင်စွမ်း၊ core ဆုံးရှုံးမှု၊ B-H မျဉ်းကွေး၊ အတိုင်းအတာ ခံနိုင်ရည်

တစ်သုတ်

B-H ခွဲခြမ်းစိတ်ဖြာသူ၊ impedance ခွဲခြမ်းစိတ်ဖြာကိရိယာ

PCBs များ

အလွှာအရေအတွက်၊ impedance၊ solderability၊ ionic သန့်ရှင်းမှု

တစ်သုတ် + နမူနာစမ်းသပ်မှု

CMM၊ TDR၊ ion chromatography

အပူကန်များ

အပူဒဏ်ခံနိုင်ရည်၊ ပြားချပ်ချပ်၊ မျက်နှာပြင် အပြီးသတ်၊ အတိုင်းအတာ

တစ်သုတ်

အပူမျက်နှာပြင်စမ်းသပ်သူ၊ CMM၊ ပရိုမိုမီတာ

ဘူတာရုံ

ထိန်းချုပ်မှု ကန့်သတ်ချက်များ

အကြိမ်ရေ

နည်းလမ်း

SMT နေရာချထားခြင်း။

အစိတ်အပိုင်း အနေအထား၊ တိမ်းညွှတ်မှု၊ ဂဟေဆော်သည့် ပမာဏ

100% AOI

အလိုအလျောက်အလင်းစစ်ဆေးခြင်း။

Reflow ဂဟေ

အပူချိန်ပရိုဖိုင် (အပူပေး၊ စိမ်ထား၊ ပြန်ထွက်၊ အအေး)၊ အထွတ်အထိပ် 245°C

ဘုတ်တိုင်း

အပူဓာတ်မှန်၊ ဓာတ်မှန်စစ်ဆေးခြင်း။

ပါဝါ module တပ်ဆင်ခြင်း။

Die ပျက်ပြယ်မှုများ၊ ဝါယာကြိုးနှောင်ကြိုးခိုင်ခံ့မှု၊ အပူမျက်နှာပြင်များ ပူးတွဲပါရှိသည်။

သင်ခန်းစာတိုင်း

အသံပိုင်းဆိုင်ရာ အဏုစကုပ်ကို စကင်န်ဖတ်ခြင်း၊ ဆွဲထုတ်စမ်းသပ်ခြင်း။

နောက်ဆုံးစည်းဝေးပွဲ

Torque တန်ဖိုးများ၊ ကေဘယ်လမ်းကြောင်း၊ ရှင်းလင်းရေးအကွာအဝေးများ၊ မြေစိုက်ခြင်း။

ယူနစ်တိုင်း

အလိုအလျောက်ပဲ့ထိန်းတပ်ဆင်ခြင်း၊ torque စောင့်ကြည့်ခြင်း။

ဆော့ဖ်ဝဲလ်တင်ပေးခြင်း။

ဖမ်ဝဲဗားရှင်း၊ ကန့်သတ်ဆက်တင်များ၊ ဆက်သွယ်ရေးပရိုတိုကောများ

100%

အလိုအလျောက် ပရိုဂရမ်ရေးဆွဲခြင်း၊ checksum စစ်ဆေးခြင်း။

စမ်းသပ်သည့်အရာ

စံ

နမူနာအရွယ်အစား

အဝင်/အထွက် ဗို့အား/လက်ရှိ တိကျမှု

စာဖတ်ခြင်း၏ ±1%

100%

ဝန်မှတ်များစွာတွင် ထိရောက်မှု (IEC 61683)

ယူရို 97% ထိရောက်မှု

100%

MPPT ခြေရာခံ တိကျမှု

တည်ငြိမ်>99.5%, ရွေ့လျားမှု>98%

100%

ကာကွယ်မှုလုပ်ဆောင်ချက် အတည်ပြုခြင်း (OV၊ UV၊ OC၊ OT၊ မြေပြင်အမှား)

သတ်မှတ်ထားသောအချိန်အတွင်း ခရီး

100%

လျှပ်ကာခံနိုင်ရည် (အဝင်-အထွက်၊ အဝင်-မြေပြင်၊ အထွက်-မြေပြင်)

> 1MΩ @ 1000V DC

100%

Dielectric ခံနိုင်ရည် (hi-pot)

2kV AC သို့မဟုတ် 3kV DC၊ 60s

100%

မြေပြင်အဆက်ပြတ်ခြင်း။

<0.1Ω

100%

ယိုစိမ့်လျှပ်စီးကြောင်း (ထိတွေ့လက်ရှိ၊ အကာအကွယ်စပယ်ယာလျှပ်စီး)

<3.5mA AC၊ <10mA DC

100%

EMC ကြိုတင်လိုက်နာမှု (ထုတ်လွှတ်မှု)

အတန်း A/B ကန့်သတ်ချက်များ

AQL 1.0

Burn-in test (48h 50°C၊ full load)

<0.5% ကျရှုံးမှုနှုန်း

100%

ထုပ်ပိုးမှု ခိုင်မာမှု (စက်စက်၊ တုန်ခါမှု၊ အမြင့်)

ISTA 3E၊ ASTM D4169

အများကြီးအလိုက်

ပစ္စည်းအမျိုးအစား

စက် Specification

လုပ်ဆောင်ချက်

စွမ်းရည်

SMT လိုင်းများ

မြန်နှုန်းမြင့် ရွေးချယ်မှုနေရာ (ASM SIPLACE၊ 100,000 CPH)

အစိတ်အပိုင်းနေရာချထားမှု၊ 01005 မှ 50×50mm

တစ်လလျှင် PCB 500,000

Reflow Ovens များ

10-ဇုန်နိုက်ထရိုဂျင်ပြန်လည်စီးဆင်းမှု (Heller၊ Rehm)

ခဲမပါသောဂဟေ၊ ပရိုဖိုင်ထိန်းချုပ်မှု ±2°C

တစ်လလျှင် PCB 300,000

Power Module စည်းဝေးပွဲ

ဖုန်စုပ်စက်၊ ဝါယာကြိုးချည်နှောင်ခြင်း (K&S၊ ASM)

IGBT/SiC မော်ဂျူးပူးတွဲ၊ ultrasonic ချိတ်ဆက်ခြင်း။

50,000 modules/လ

အလိုအလျောက်စမ်းသပ်ခြင်း။

ATE စနစ်များ (Chroma၊ NH သုတေသန)

100% လုပ်ဆောင်နိုင်သော၊ ထိရောက်မှု၊ ကာကွယ်မှုစမ်းသပ်မှု

တစ်ရက်လျှင် ယူနစ် 10,000

Burn-in Chambers

ပတ်ဝန်းကျင်အခန်းများ (ESPEC၊ Weiss)

48-72 နာရီ အပူလောင်ခြင်း၊ အပူစက်ဘီးစီးခြင်း။

တစ်ပြိုင်နက် ယူနစ် ၅၀၀၀

EMC စမ်းသပ်ခြင်း။

3m/10m anechoic chamber၊ EMI ဓာတ်ခွဲခန်း

အကြိုလိုက်နာမှုနှင့် လက်မှတ်စစ်ဆေးမှု

50 ယူနစ် / တစ်ပတ်

ပတ်ဝန်းကျင် စမ်းသပ်ခြင်း

အပူလှိုင်း၊ ဆားဖြန်း၊ ခရမ်းလွန်၊ IP စမ်းသပ်ခြင်း။

IEC 60068-2၊ IEC 60529 လိုက်နာမှု

100 ယူနစ် / တစ်ပတ်

ကုန်ပစ္စည်းအမျိုးအစား

လစဉ် စွမ်းဆောင်ရည်

စံခဲချိန်

အရေးပေါ်အမိန့်ပေးနိုင်စွမ်း

လူနေ ကြိုးတန်း အင်ဗာတာများ (3-10kW)

ယူနစ် ၁၀၀၀၀

4-5 ပတ်

၅ ရက်

လုပ်ငန်းသုံးကြိုးတန်း အင်ဗာတာများ (20-150kW)

ယူနစ် ၅၀၀၀

4-5 ပတ်

၇ ရက်

ဗဟိုအင်ဗာတာများ (500kW-3MW)

ယူနစ် ၅၀၀

6-8 ပတ်

၃ပတ်

Hybrid အင်ဗာတာများ (5-20kW)

ယူနစ် ၃၀၀၀၀

4-5 ပတ်

၇ ရက်

မိုက်ခရိုအင်ဗာတာများ (300-2000W)

200,000 ယူနစ်

2-3 ပတ်

၅ ရက်

ဌာန

အမှုထမ်း

ကျွမ်းကျင်မှု

တာဝန်များ

R&D အင်ဂျင်နီယာ

5

အင်ဂျင်နီယာများ

ပါဝါအီလက်ထရွန်နစ်ပစ္စည်းများ၊ ထိန်းချုပ်မှုစနစ်များ၊ ထည့်သွင်းထားသောဆော့ဖ်ဝဲ၊ အပူစီမံခန့်ခွဲမှု၊ ဇယားကွက်ပေါင်းစပ်မှု

ထုတ်ကုန်အသစ်ဖွံ့ဖြိုးတိုးတက်မှု၊ ထိပ်တန်းနည်းပညာဆန်းသစ်တီထွင်မှု၊ မူပိုင်ခွင့်အစုစု (100+ မူပိုင်ခွင့်များ)

လုပ်ငန်းစဉ်အင်ဂျင်နီယာ

အင်ဂျင်နီယာ ၃၀

SMT၊ ပါဝါ module တပ်ဆင်မှု၊ အလိုအလျောက်စမ်းသပ်မှု၊ စက်မှု 4.0

ထုတ်လုပ်မှု ပိုကောင်းအောင်၊ အထွက်နှုန်း မြှင့်တင်ခြင်း (> 99%)၊ ကုန်ကျစရိတ် လျှော့ချခြင်း။

စမ်းသပ်ခြင်းနှင့် အတည်ပြုခြင်း

အင်ဂျင်နီယာ ၂၅ ယောက်

IEC 62109၊ IEC 61683၊ ဂရစ်ကုဒ်များ၊ EMC၊ ယုံကြည်စိတ်ချရမှု အင်ဂျင်နီယာ

အမျိုးအစားစမ်းသပ်ခြင်း၊ အသိအမှတ်ပြုလက်မှတ်စီမံခန့်ခွဲမှု၊ ကျရှုံးမှုခွဲခြမ်းစိတ်ဖြာခြင်း၊ အရှိန်မြှင့်အသက်တာစမ်းသပ်ခြင်း။

လျှောက်လွှာအင်ဂျင်နီယာ

အင်ဂျင်နီယာ ၂၀

PV စနစ်ဒီဇိုင်း၊ စွမ်းအင်သိုလှောင်မှု၊ ဇယားကွက်ပေါင်းစပ်မှု၊ O&M

ဖောက်သည်နည်းပညာပံ့ပိုးမှု၊ စနစ်ဒီဇိုင်း၊ ကော်မရှင်နာ၊ လေ့ကျင့်ရေး

အရည်အသွေးကောင်းခြင်းအာမခံချက်

နည်းပညာရှင် ၄၀

ISO 9001၊ ISO 14001၊ IATF 16949၊ စာရင်းအင်းဆိုင်ရာ လုပ်ငန်းစဉ်ထိန်းချုပ်မှု

ပေးသွင်းသူစာရင်းစစ်၊ လုပ်ငန်းစဉ်စာရင်းစစ်၊ မက်ထရိုဗေဒဓာတ်ခွဲခန်း၊ မှန်ကန်သောလုပ်ဆောင်ချက်
