China Professional Distribution Box ထုတ်လုပ်သူ

အမျိုးအစားခွဲခြားခြင်း။

ရိုက်ပါ။

လက်ရှိ အတိုင်းအတာ

အဓိကလက္ခဏာများ

Standard (IEC 61439) ဖြင့်၊

IEC 61439-3 (DBO)

≤250A

သာမန်လူများ၊ ပြည်တွင်း/စီးပွားဖြစ်၊ အထွက်ဆားကစ် ≤125A၊

IEC 61439-2 (PSC)

≤6300A

ပါဝါ switchgear တပ်ဆင်မှုများ၊ စက်မှုလုပ်ငန်း၊ ပရော်ဖက်ရှင်နယ်လည်ပတ်မှုများအတွက်သာ

IEC 61439-4 (ACS)

≤1000A

ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များ၊ ယာယီ၊ သယ်ယူပို့ဆောင်နိုင်သော/မိုဘိုင်းလ်အတွက် စည်းဝေးပွဲများ

IEC 61439-5

≤2500A

အများသူငှာ ဖြန့်ဖြူးရေးကွန်ရက်များ၊ ကေဘယ် ဖြန့်ဖြူးပုံးများ

IEC 61439-7

ကွဲပြားသည်။

သီးသန့်အသုံးချပရိုဂရမ်များ- လှေဆိပ်များ၊ EV အားသွင်းခြင်း၊ စျေးကွက်စတုရန်းများ

Mounting အားဖြင့်

နံရံကပ်

≤630A

မျက်နှာပြင် သို့မဟုတ် ရေပိုက်တပ်ဆင်ခြင်း၊ IP30-IP65၊ လူနေအိမ်/လုပ်ငန်းသုံး

ကြမ်းပြင်မှာရပ်တယ်။

≤6300A

အမှီအခိုကင်းသော၊ မော်ဂျူလာတည်ဆောက်မှု၊ စက်မှု/စွမ်းအင်စင်တာများ

ဝါးလုံးတပ်ထားသည်။

≤400A

ပြင်ပဖြန့်ဖြူးရေး၊ အများသူငှာ မီးအလင်းရောင်၊ ကျေးလက်လျှပ်စစ်မီးရရှိရေး

ဆောက်လုပ်ရေးအားဖြင့်

သတ္တုအလုံပိတ်

အဆင့်သတ်မှတ်ချက်အားလုံး

သံမဏိ/အလူမီနီယမ်၊ IP30-IP65၊ လျှပ်စစ်သံလိုက်ဒိုင်း

လျှပ်ကာများ

≤250A

သာမိုပလတ်စတစ် (ABS၊ PC)၊ IP40-IP65၊ ချေးခံနိုင်ရည်ရှိသည်။

Modular စနစ်များ

≤630A

DIN ရထားလမ်း တပ်ဆင်ခြင်း၊ 17.5 မီလီမီတာ မော်ဂျူလာ၊ ပြောင်းလွယ်ပြင်လွယ် ဖွဲ့စည်းမှု

လျှောက်လွှာဖြင့်

လူနေထိုင်ရာ

≤250A

Single-phase/three-phase၊ MCB/RCD ပေါင်းစပ်မှု၊ စားသုံးသူယူနစ်

ကုန်သွယ်လုပ်ငန်းခွန်

≤630A

အဆင့်သုံးဆင့်ဖြန့်ဖြူးမှု၊ ခွဲဝေမှုဘုတ်များ၊ မီတာတိုင်းတာခြင်း။

စက်မှု

≤6300A

မော်တာထိန်းချုပ်ရေးစင်တာများ၊ ဓာတ်အားဖြန့်ဖြူးမှု၊ လုပ်ငန်းစဉ်ထိန်းချုပ်မှု

အခြေခံအဆောက်အဦ

≤2500A

အသုံးအဆောင်များ၊ ဒေတာစင်တာများ၊ ကျန်းမာရေးစောင့်ရှောက်မှု၊ သယ်ယူပို့ဆောင်ရေး

လုပ်ဆောင်ချက်

ဖော်ပြချက်

နည်းပညာပိုင်းဆိုင်ရာ အကောင်အထည်ဖော်ခြင်း။

ပါဝါလက်ခံခြင်း။

ထရန်စဖော်မာ၊ ဂျင်နရေတာ သို့မဟုတ် ရေဆန်ဖြန့်ဖြူးရေးမှ ဝင်လာသော ဓာတ်အားကို လက်ခံသည်။

ပင်မအဝင် circuit breaker (ICB)၊ switch-disconnector သို့မဟုတ် fuse-switch

ဓာတ်အားဖြန့်ဖြူးခြင်း။

အဝင်ပါဝါအား အကိုင်းအခက် ဆားကစ်များစွာသို့ ပိုင်းခြားသည်။

Busbars (ကြေးနီ/အလူမီနီယမ်)၊ ဖြန့်ဖြူးရေးဂိတ်များ၊ ဆားကစ်ဖြတ်ပိုင်းများ

ပတ်လမ်းကာကွယ်ရေး

ဝန်ပိုခြင်း၊ ဆားကစ်တိုခြင်းနှင့် မြေကြီးချို့ယွင်းခြင်းများမှ ကာကွယ်ပေးသည်။

MCBs၊ MCCBs၊ RCDs၊ RCBOs၊ fusegear

သီးသန့်ထားခြင်း၊ ခွဲထားခြင်း

ပြုပြင်ထိန်းသိမ်းမှုအတွက် ဘေးကင်းသော ချိတ်ဆက်မှုပြတ်တောက်မှုကို ပေးသည်။

မြင်နိုင်သောအဆက်အသွယ်များပါရှိသော ပင်မခလုတ်၊ ခလုတ်ဖြုတ်ခြင်း

စောင့်ကြည့်ခြင်းနှင့် ထိန်းချုပ်ခြင်း။

တိုင်းတာခြင်း၊ စောင့်ကြည့်ခြင်း၊ နှင့် လျှပ်စစ်ဆိုင်ရာ ဘောင်များကို ထိန်းချုပ်ခြင်း။

စွမ်းအင်မီတာ၊ ပါဝါအရည်အသွေးပိုင်းခြားစိတ်ဖြာချက်၊ အဝေးထိန်းစနစ်၊ စမတ်ဘရိတ်ကိရိယာများ

ပါဝါအရည်အသွေး

ရေလှိုင်းကာကွယ်ရေး၊ ဟာမိုနီစစ်ထုတ်ခြင်း၊ ပါဝါအချက်ပြုပြင်ခြင်း

SPDs၊ တက်ကြွသော filter များ၊ capacitor ဘဏ်များ

ကန့်သတ်ချက်

သတ်မှတ်ချက်

ပစ္စည်းစံနှုန်းများ

Busbar ပစ္စည်း

အကြမ်းဆွဲကြေးနီ (C11000) သို့မဟုတ် အလူမီနီယမ်သတ္တုစပ် (6101-T6)

ASTM B187၊ IEC 60428

လက်ရှိ Density

1.0-1.6 A/mm² (ကြေးနီ), 0.8-1.2 A/mm² (လူမီနီယမ်)

အပူချိန် 65K (ဗလာ)၊ 80K (ချထားသည့်)

Short-Circuit ခံနိုင်ရည်ရှိသည်။

1s အတွက် 10kA-100kA (Icw)

IEC 61439-1၊ တက်ကြွပြီး အပူဖိစီးမှု အတည်ပြုခြင်း။

မျက်နှာပြင်ကုသမှု

သံဖြူအဖြစ်လည်းကောင်း (8-12μm) သို့မဟုတ် ငွေရောင်အဖြစ် (3-5μm)

သံချေးတက်ခြင်းခံနိုင်ရည်၊ အဆက်အသွယ်ယုံကြည်မှု

Insulator များကို ပံ့ပိုးပေးသည်။

DMC (ဂျုံမှုန့်) သို့မဟုတ် SMC (စာရွက်ပုံသွင်းဒြပ်ပေါင်း)

IEC 60168၊ ခြေရာခံအညွှန်း > 600V

Busbar ဖွဲ့စည်းမှု

3 အဆင့် + N + PE သို့မဟုတ် 3 အဆင့် + N (အထီးကျန်)

အဆင့်အစီအစဥ် L1-L2-L3၊ ကြားနေ ဘယ်ဘက်စွန်း သို့မဟုတ် ညာဘက်ဆုံး

လျှောက်လွှာ

စနစ်အမျိုးအစား

ပုံမှန်သတ်မှတ်ချက်များ

အဓိကလိုအပ်ချက်များ

လူနေအိမ်အဆောက်အအုံများ

စားသုံးသူယူနစ်၊ တိုက်ခန်းဖြန့်ဖြူးရေး

≤250A၊ IP40၊ နံရံကပ်၊ 12-24 modules၊ MCB+RCD

သာမာန်လူများအတွက် ဘေးကင်းခြင်း၊ ပါးစပ်ပိတ်ခြင်း၊ ရှင်းလင်းသောတံဆိပ်ကပ်ခြင်း။

ကူးသန်းရောင်းဝယ်ရေးရုံးများ

ခွဲဝေရေးဘုတ်၊ ကြမ်းခင်းဖြန့်ချီရေး

≤400A၊ IP30-IP54၊ နံရံ/ကြမ်းပြင်၊ 36-72 modules၊ မီတာတိုင်းတာခြင်း

အိမ်ငှားအပြောင်းအလဲများ၊ မီတာခွဲခြင်း၊ အနာဂတ်တိုးချဲ့မှုအတွက် လိုက်လျောညီထွေဖြစ်မှု

ဈေးဝယ်စင်တာများ

အိမ်ငှားဖြန့်ဖြူးခြင်း၊ အဓိကဖြန့်ဖြူးခြင်း။

≤630A၊ IP54၊ ကြမ်းပြင်-မတ်တပ်၊ မော်ဂျူလာ၊ စမတ်စောင့်ကြည့်မှု

မြင့်မားသောရရှိနိုင်မှု၊ ဝန်စီမံခန့်ခွဲမှု၊ ဗဟိုထိန်းချုပ်မှု

ဒေတာစင်တာများ

ပါဝါဖြန့်ဖြူးရေးယူနစ် (PDU)၊ ဘတ်စ်ကားလမ်းကို နှိပ်-ပိတ်

≤1600A၊ IP20၊ ကြမ်းပြင်-မတ်တပ်ရပ်၊ 3N+PE၊ အထပ်ထပ်

99.999% ရရှိနိုင်မှု၊ ပူ-လဲလှယ်နိုင်သော၊ အဝေးထိန်းစနစ်ဖြင့် စောင့်ကြည့်ခြင်း။

စက်မှုစက်ရုံများ

မော်တာထိန်းချုပ်ရေးစင်တာ (MCC)၊ ဓာတ်အားဖြန့်ဖြူးရေးဌာန

≤6300A၊ IP42-IP54၊ ကြမ်းပြင်၊ ပုံစံ 4 ခွဲခြားမှု

မြင့်မားသော တာတိုပတ်လမ်းခံနိုင်မှု၊ မော်တာကာကွယ်မှု၊ လုပ်ငန်းစဉ်ပေါင်းစပ်မှု

ကျန်းမာရေးစောင့်ရှောက်မှု အထောက်အကူပြုပစ္စည်းများ

မရှိမဖြစ် ဓာတ်အားဖြန့်ဖြူးမှု၊ သီးခြားပါဝါ

≤800A၊ IP30၊ ဆေးဘက်ဆိုင်ရာအဆင့်၊ အိုင်တီစနစ်နှင့် လိုက်ဖက်ညီမှု

လူနာဘေးကင်းရေး၊ ထောက်ပံ့ရေးအဆက်မပြတ်၊ ယိုစိမ့်နေသော လက်ရှိစောင့်ကြည့်ရေး

ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်

ဆိုလာပေါင်းစပ်ဘောက်စ်၊ ဘက်ထရီသိုလှောင်မှုဖြန့်ဖြူး

≤1500V DC၊ IP65၊ ပြင်ပ၊ string စောင့်ကြည့်ရေး

DC arc fault ကိုကာကွယ်ခြင်း၊ လျင်မြန်စွာပိတ်ခြင်း၊ ပတ်ဝန်းကျင် တာရှည်ခံခြင်း။

ဆောက်လုပ်ရေးဆိုဒ်များ

ယာယီဓာတ်အားဖြန့်ဖြူးရေး၊ နေရာထိုင်ခင်း

≤400A၊ IP44-IP65၊ သယ်ယူရလွယ်ကူသော၊ ကြံ့ခိုင်တည်ဆောက်မှု

ရွေ့လျားနိုင်မှု၊ ရာသီဥတုဒဏ်ခံနိုင်မှု၊ ယာယီအသုံးပြုမှုအတွက် ဘေးကင်းမှု

ဇာတ်ခုံ

လုပ်ငန်းစဉ်အသေးစိတ်

အရည်အသွေးထိန်းချုပ်ရေးအမှတ်များ

Sheet Metal Fabrication

အအေးခံသံမဏိ (CRCA) သို့မဟုတ် အလူမီနီယမ်စာရွက်၊ လေဆာဖြတ်တောက်ခြင်း၊ CNC ထိုးခြင်း၊ ကွေးခြင်း၊ ဂဟေဆော်ခြင်း

အတိုင်းအတာသည်းခံမှု ±0.5 မီလီမီတာ၊ burr-ကင်းသောအနားများ၊ ဂဟေထိုးဖောက်မှု၊ ပြားချပ်ချပ် <1mm/m

မျက်နှာပြင်ကုသမှု

အဆီပြန်ခြင်း၊ ဖော့စဖိတ်ခြင်း၊ လျှပ်စစ်စတိတ်အမှုန့်အပေါ်ယံပိုင်း (epoxy-polyester)၊ ကုသခြင်း (180-200°C/20 မိနစ်)

အပေါ်ယံအထူ 60-80μm၊ adhesion cross-cut test 0-1၊ ဆားဖြန်းဆေး 500-1000h

Busbar လုပ်ဆောင်ခြင်း။

ဖြတ်ခြင်း၊ ထိုးခြင်း၊ ကွေးခြင်း၊ သံဖြူ/ငွေရောင်၊ လျှပ်ကာအင်္ကျီများ

လျှပ်ကူးနိုင်မှု ≥100% IACS (ကြေးနီ)၊ ပလပ်စတစ်အထူ 8-12μm၊ burrs မရှိ၊ အစွန်းအဝိုင်း

အစိတ်အပိုင်းတပ်ဆင်ခြင်း။

DIN ရထားလမ်း တပ်ဆင်မှု၊ ဆားကစ်ဖြတ်ပိုင်း တပ်ဆင်မှု၊ ဘတ်စ်ဘား ချိတ်ဆက်မှု၊ ရုန်းအား ထိန်းချုပ်မှု တင်းကျပ်ခြင်း။

ထုတ်လုပ်သူအလိုက် torque (1.5-5.0Nm)၊ ချိန်ညှိမှု၊ ရှင်းလင်းခြင်း/creepage အတည်ပြုခြင်း

Internal Wiring

ကြေးနီကြိုးများ (H05RR-F၊ H07RN-F)၊ ferrule ရပ်စဲခြင်း၊ အရောင်ကုဒ် (L1-အညိုရောင်၊ L2-အနက်၊ L3-မီးခိုးရောင်၊ N-blue၊ PE-စိမ်း/ဝါ)

အဆက်မပြတ်စမ်းသပ်ခြင်း၊ လျှပ်ကာခံနိုင်ရည်> 1MΩ၊ မှန်ကန်သောအဆင့်များ

စည်းဝေးပွဲအတည်ပြုခြင်း။

စက်လည်ပတ်မှု၊ တံခါးကြားပိတ်၊ တံဆိပ်ခတ်ခြင်း၊ တံဆိပ်ကပ်ခြင်း၊ စာရွက်စာတမ်းများ

100% လုပ်ဆောင်နိုင်သော စစ်ဆေးခြင်း၊ IP အတည်ပြုခြင်း၊ IEC 61439-1 နှင့် လိုက်နာခြင်း။

စမ်းသပ်ခြင်းနှင့် အတည်ပြုခြင်း။

Dielectric စမ်းသပ်မှု (2kV/1min)၊ လျှပ်ကာခံနိုင်ရည်၊ အဆက်ပြတ်မှု၊ ဝင်ရိုးစွန်း၊ အဆင့်အစီအစဥ်

IEC 61439-1 အရ၊ စမ်းသပ်မှုအစီရင်ခံစာထုတ်လုပ်ခြင်းအတွက် ပုံမှန်စစ်ဆေးခြင်း။

နောက်ဆုံးစစ်ဆေးရေး

အမြင်အာရုံစစ်ဆေးခြင်း၊ အတိုင်းအတာစစ်ဆေးခြင်း၊ စာရွက်စာတမ်းပြန်လည်သုံးသပ်ခြင်း၊ အမှတ်အသားပြုလုပ်ခြင်း အတည်ပြုခြင်း။

ညီညွတ်မှုကြေငြာစာတမ်း၊ နည်းပညာဖိုင်၊ တပ်ဆင်မှုလက်စွဲ

အစိတ်အပိုင်း

ပစ္စည်းသတ်မှတ်ချက်

ပေးသွင်းသူစံနှုန်းများ

သော့ဂုဏ်သတ္တိများ

အရံအတားကိုယ်ထည်

အအေးခံသံမဏိ SPCC (1.0-2.0mm) သို့မဟုတ် အလူမီနီယမ် 5052-H32 (1.5-3.0mm)

JIS G 3141၊ ASTM B209

အထွက်နှုန်း ≥180MPa၊ သံလိုက်စိမ့်ဝင်နိုင်မှု (သံမဏိ)၊ ချေးခံနိုင်ရည် (Al)

Powder Coating

Epoxy-polyester ပေါင်းစပ်၊ RAL 7035 (မီးခိုးရောင်) သို့မဟုတ် RAL 7032 (ကျောက်စရစ်ခဲ)

ISO 12944၊ Qualicoat

အထူ 60-80μm၊ တောက်ပမှု 60-80%, သက်ရောက်မှုခံနိုင်ရည် >50cm·kg

Busbars

အီလက်ထရောနစ်ကြေးနီ T2 (Cu-ETP, ≥99.9%) သို့မဟုတ် အလူမီနီယမ် 6101-T6

ASTM B187၊ IEC 60428

လျှပ်ကူးနိုင်စွမ်း ≥100% IACS (Cu), ≥55% IACS (Al), မာကျောမှု HV 80-120

Busbar ပံ့ပိုးမှုများ

DMC (ဂျုံမှုန့်) သို့မဟုတ် SMC (စာရွက်ပုံသွင်းဒြပ်ပေါင်း)

IEC 60168, UL 94 V-0

ခြေရာခံခြင်းအညွှန်း >600V၊ အပူခံနိုင်ရည် 180°C၊ flexural strength >150MPa

DIN ရထားလမ်း

သံမဏိ (သွပ်ပြားပြား) သို့မဟုတ် အလူမီနီယံ (အနုရောင်ရှိသော)၊ TH35 (35mm × 7.5mm)

IEC 60715၊ EN 50022

ဖြောင့်ဖြူးမှု <0.5mm/m၊ ဝန်ပမာဏ >100N၊ ချေးခံနိုင်ရည်

တံခါးဖျံများ

EPDM ရော်ဘာ သို့မဟုတ် polyurethane အမြှုပ်၊ gasket ပရိုဖိုင်

ASTM D2000, UL 50

အပူချိန် အကွာအဝေး -40°C မှ +120°C၊ compression set <25%, IP65 sealing

ပတ္တာများနှင့် လော့ခ်များ

ဇင့်အလွိုင်း (ZDC) သို့မဟုတ် သံမဏိ 304၊ chrome-plated

ASTM B86၊ ISO 9227

ဆားဖြန်းမှု 240-500 နာရီ၊ လည်ပတ်မှုသက်တမ်း > 10,000၊ စုပ်ယူမှုဒဏ်ခံနိုင်ရည်

Cable Glands များ

Polyamide (PA66) သို့မဟုတ် နီကယ်ဖြင့် ချထားသော ကြေးဝါ၊ IP68

IEC 62444၊ UL 514B

အပူချိန် -40°C မှ +100°C၊ strain သက်သာမှု၊ EMC အကာအရံ ရွေးချယ်မှု

လျှပ်ကာပစ္စည်းများ

busbar insulation အတွက် PET (Mylar)၊ PVC သို့မဟုတ် nomex

IEC 60216, UL 94 V-0

Dielectric ခွန်အား >15kV/mm၊ အပူချိန်အညွှန်းကိန်း >130°C

စံ

အတိုင်းအတာ

သက်ဆိုင်သောလိုအပ်ချက်များ

IEC 61439-1:2020

ဗို့အားနိမ့် switchgear နှင့် controlgear စည်းဝေးပွဲများအတွက် ယေဘုယျစည်းမျဉ်းများ

ဖောင်ဒေးရှင်းစံ၊ ဒီဇိုင်းအတည်ပြုခြင်း၊ ပုံမှန်စစ်ဆေးခြင်း၊ အပူချိန်မြင့်တက်ခြင်း၊ တိုတောင်းသောပတ်လမ်းကို ခံနိုင်ရည်ရှိသည်။

IEC 61439-3:2024

သာမန်လူများ (DBO) မှ ဆောင်ရွက်သော ဖြန့်ဝေရေးဘုတ်များ၊

ပြည်တွင်း/လုပ်ငန်းသုံး၊ ≤250A၊ ≤300V မြေကြီး၊ ကျွမ်းကျင်မဟုတ်သူများအတွက် ဘေးကင်းရေး

IEC 61439-2:2011

ပါဝါ switchgear နှင့် controlgear တပ်ဆင်မှုများ

6300A အထိ စက်မှု၊ ပရော်ဖက်ရှင်နယ် အသုံးပြုမှုသာ

IEC 61439-4:2023

ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များ (ACS) အတွက် စည်းဝေးပွဲများ

ယာယီတပ်ဆင်မှုများ၊ သယ်ယူသွားလာနိုင်သော၊ ခိုင်ခံ့သောတည်ဆောက်မှု

IEC 61439-6:2012

Busbar trunking စနစ်များ (ဘတ်စ်ကားများ)

busbar များ၊ တက်လာသော main များ၊ tap-off ယူနစ်များမှတဆင့် ဓာတ်အားဖြန့်ဖြူးခြင်း။

IEC 61439-7:2014

သီးခြားအက်ပ်များ (လှေဆိပ်၊ EV အားသွင်းခြင်း စသည်)

အထူးပြုပတ်ဝန်းကျင်၊ အပိုဘေးကင်းရေးလိုအပ်ချက်များ

IEC 62208:2011

ဗို့အားနိမ့် ခလုတ်ဂီယာ စည်းဝေးပွဲများအတွက် ဗလာကျင်းများ

အရံအတား စွမ်းဆောင်ရည်၊ ပတ်ဝန်းကျင် ကာကွယ်ရေး၊ စက်ပိုင်းဆိုင်ရာ ကြံ့ခိုင်မှု

IEC/TR 60890:2014

တွက်ချက်မှုဖြင့် အပူချိန်မြင့်တက်လာခြင်း

စမ်းသပ်ခြင်းအတွက် အခြားရွေးချယ်စရာ၊ အပူပိုင်း မော်ဒယ်လ်

IEC/TR 61439-0:2013

စည်းဝေးပွဲများသတ်မှတ်ခြင်းလမ်းညွှန်

အသုံးပြုသူသတ်မှတ်ချက်များ၊ အင်တာဖေ့စ်ကန့်သတ်ချက်များ

အတည်ပြုခြင်းအမျိုးအစား

စမ်းသပ်/တွက်ချက်မှု

လက်ခံမှု သတ်မှတ်ချက်

ဒီဇိုင်းအတည်ပြုခြင်း (အမျိုးအစားစမ်းသပ်ခြင်း)

အပူချိန် ကန့်သတ်ချက်များ

Terminals ≤80K (ချထားတဲ့), ≤65K (ဗလာ); အရံအတား ≤40K; ပစ္စည်းတစ်ခုအတွက် Busbars

ဝါယာရှော့ ခံနိုင်ရည်ရှိသည်။

1s အတွက် Icw၊ Ipk peak လက်ရှိ၊ ပုံပျက်ခြင်းမရှိ၊ အန္တရာယ်မရှိ၊ စမ်းသပ်ပြီးနောက် လုပ်ဆောင်နိုင်သည်

Dielectric ဂုဏ်သတ္တိများ

2kV-3.5kV/1min ပါဝါကြိမ်နှုန်း၊ ပြိုကွဲခြင်းမရှိ၊ flashover မရှိပါ။

ကင်းရှင်းမှုနှင့် တွားသွားသော အကွာအဝေး

ညစ်ညမ်းမှုဒီဂရီအလိုက်၊ အဆင့်သတ်မှတ်ထားသော တွန်းအားသည် ဗို့အားခံနိုင်ရည်ရှိသည်။

စက်မှုလုပ်ငန်း

စစ်ဆင်ရေး 200-1000၊ အလွန်အကျွံဝတ်ဆင်ခြင်းမရှိပါ၊ အင်အားလိုအပ်ချက်များ

အကာအကွယ်ဒီဂရီ (IP)

IP ကုဒ်အတည်ပြုခြင်း (ဖုန်မှုန့်၊ ရေ)၊ IEC 60529

သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိသည်။

ဆားဖြန်းဆေး၊ စိုထိုင်းဆ၊ လုံခြုံမှုကို မထိခိုက်စေပါ။

ပုံမှန်အတည်ပြုခြင်း (ယူနစ်တိုင်း)

ကြိုးများမှန်ကန်မှု၊ လည်ပတ်မှုစွမ်းဆောင်ရည်

အဆက်မပြတ်၊ ပိုလာမှု၊ အဆင့်ဆင့်၊ စက်ပိုင်းဆိုင်ရာ လုပ်ဆောင်မှု

Dielectric စမ်းသပ်မှု

1kV-2kV/1s သို့မဟုတ် 2U+1000V၊ ကွဲအက်ခြင်းမရှိပါ။

လျှပ်ကာခုခံ

≥1000Ω/V 500V DC တွင်

အကာအကွယ်အစီအမံများ၊ လျှပ်စစ်အဆက်မပြတ်

ထိတွေ့လျှပ်ကူးပစ္စည်းအစိတ်အပိုင်းများနှင့် PE ဂိတ်ကြား ≤0.05Ω

ပစ္စည်း

စစ်ဆေးရေးပစ္စည်းများ

နမူနာအစီအစဉ်

ပေးရတယ်။

စတီးလ်တွေပါပဲ။

အထူ၊ အထွက်နှုန်း၊ မျက်နှာပြင် အရည်အသွေး၊ အပေါ်ယံ ကပ်တွယ်မှု

အသုတ်အလိုက် COA + စမ်းသပ်ခြင်း။

Tensile tester၊ coating thickness gauge၊ bend tester

အလူမီနီယံစာရွက်များ

အလွိုင်းအဆင့်၊ အထူ၊ အန်ဒရိုက်အရည်အသွေး

တစ်သုတ်

Spectrometer၊ micrometer၊ anodizing thickness tester

ကြေးနီဘတ်စ်ကားများ

သန့်ရှင်းမှု၊ လျှပ်ကူးမှု၊ မာကျောမှု၊ အတိုင်းအတာသည်းခံမှု

တစ်သုတ်

လျှပ်ကူးမှုမီတာ၊ မာကျောမှုစမ်းသပ်ကိရိယာ၊ CMM

အမှုန့်အပေါ်ယံပိုင်း

အရောင်ကိုက်ညီမှု၊ တောက်ပမှု၊ ကုသမှုဒီဂရီ၊ အထူ

တစ်သုတ်

Gloss meter ၊ cure meter ၊ thickness gauge ၊ color spectrophotometer

ပလပ်စတစ် အစိတ်အပိုင်းများ

မီးလောင်လွယ်ခြင်း (UL 94)၊ ခြေရာခံအညွှန်း၊ အတိုင်းအတာတည်ငြိမ်မှု

တစ်သုတ်

UL 94 စမ်းသပ်ကိရိယာ၊ ခြေရာခံစမ်းသပ်မှု၊ အပူပုံပျက်မှု စမ်းသပ်ကိရိယာ

ဘူတာရုံ

ထိန်းချုပ်မှု ကန့်သတ်ချက်များ

အကြိမ်ရေ

နည်းလမ်း

လေဆာဖြတ်/ထိုးခြင်း။

အတိုင်းအတာ တိကျမှု ±0.2 မီလီမီတာ၊ အစွန်းအရည်အသွေး၊ တံမြီးအမြင့်

မိနစ် 30 တိုင်း

CMM၊ အမြင်စစ်ဆေးခြင်း၊ မိုက်ခရိုမီတာ

ကွေးညွှတ်ခြင်း။

ထောင့်တိကျမှု ±0.5°၊ အချင်းဝက်ကွေးခြင်း၊ မျက်နှာပြင်ကွဲအက်ခြင်း။

တပ်ဆင်မှု + နမူနာတိုင်း

ထောင့်တိုင်းကိရိယာ၊ အချင်းဝက်တိုင်းတာ၊ အမြင်အာရုံစစ်ဆေးခြင်း။

ဂဟေဆော်ခြင်း။

ထိုးဖောက်မှု၊ ပုတီးစေ့ပုံပန်းသဏ္ဌာန်၊ ပုံပျက်ခြင်းထိန်းချုပ်မှု

ဂဟေဖောင်းတိုင်း

အမြင်အာရုံစစ်ဆေးခြင်း၊ ဆိုးဆေးထိုးဖောက်ခြင်း၊ ဓာတ်မှန် (စိုးရိမ်ရ)၊

အမှုန့်အပေါ်ယံပိုင်း

ရုပ်ရှင်အထူ 60-80μm၊ ကုသမှုအချိန်ဇယား၊ အရောင်ညီညွတ်မှု

အသုတ်တိုင်း

အထူတိုင်းကိရိယာ၊ ကုသမှုမီတာ၊ အရောင်နှိုင်းယှဉ်ခြင်း။

Busbar လုပ်ဆောင်ခြင်း။

ဖြတ်တောက်ထားသော အရှည်၊ အပေါက်ပုံစံ၊ အထူအပါး၊ အနားသတ်ပုံ

အပိုင်းအစတိုင်း

CMM၊ XRF ပလပ်စတစ်အထူ၊ အမြင်အာရုံစစ်ဆေးခြင်း။

စည်းဝေးပွဲ

အစိတ်အပိုင်း တပ်ဆင်ခြင်း ရုန်းအား၊ ချိန်ညှိမှု၊ ကင်းရှင်းသော အကွာအဝေး

ယူနစ်တိုင်း

Torque wrench, gauge blocks, visual inspection

စမ်းသပ်သည့်အရာ

စံ

နမူနာအရွယ်အစား

အဘက်ဘက်မှ စိစစ်ခြင်း။

အလုံးစုံအတိုင်းအတာ၊ တံခါးချိန်ညှိမှု၊ တပ်ဆင်အပေါက်များ

100%

IP အဆင့်သတ်မှတ်အတည်ပြုခြင်း။

Seal သမာဓိ၊ gasket compression၊ တံခါးပိတ်ခြင်း။

AQL 1.0 (နမူနာ)

Dielectric ခံနိုင်ရည်စမ်းသပ်မှု

2kV AC/1min (ပင်မဆားကစ်များ)၊ 1kV AC/1min (အရန်)

100%

လျှပ်ကာခုခံ

≥1MΩ @ 500V DC

100%

အကာအကွယ်ဆားကစ်များဆက်လက်တည်ရှိ

PE အမှတ်များကြား ≤0.05Ω

100%

ကွဲပြားမှုနှင့် အဆင့်ဆင့်စစ်ဆေးခြင်း

Terminal အားလုံးမှာ မှန်ကန်ပါတယ်။

100%

စက်မှုလုပ်ငန်း

တံခါး၊ သော့ခလောက်များ၊ ပတ္တာများ၊ ထုတ်ယူနိုင်သော အစိတ်အပိုင်းများ

100%

အမြင်အာရုံစစ်ဆေးခြင်း။

အပေါ်ယံ ချွတ်ယွင်းချက်များ၊ တံဆိပ်ကပ်ခြင်း၊ သန့်ရှင်းမှု

100%

စာရွက်စာတမ်းသုံးသပ်ချက်

ဝါယာကြိုးပုံများ၊ စမ်းသပ်မှုအစီရင်ခံစာများ၊ ညီညွတ်မှုကြေငြာချက်

100%

ထုပ်ပိုးမှု သမာဓိ

သယ်ယူစဉ်အတွင်း အကာအကွယ် ညွှန်ကြားချက်များကို ကိုင်တွယ်ပါ။

အများကြီးအလိုက်

ပစ္စည်းအမျိုးအစား

စက် Specification

လုပ်ဆောင်ချက်

စွမ်းရည်

Sheet Metal Processing

CNC လေဆာဖြတ်တောက်ခြင်း။

တိကျစွာဖြတ်တောက်ခြင်း၊ ရှုပ်ထွေးသောပရိုဖိုင်များ၊

တစ်နေ့ ၁၀ တန်

CNC ဖောက်ခြင်း။

အပေါက်ပုံစံများ၊ တံခါးပိတ်များ၊ ဖောင်းကြွမှုများ

တစ်ရက်လျှင် အချပ် 5,000

CNC ဖိဘရိတ်

တိကျသောကွေးညွှတ်မှု၊ ရှုပ်ထွေးသောဂျီသြမေတြီများ

တစ်ရက်လျှင် အကွက် ၂၀၀၀

မျက်နှာပြင်ကုသမှု

အလိုအလျောက်အမှုန့်အပေါ်ယံပိုင်းလိုင်း

လိမ်းခြင်း၊ အမှုန့်လိမ်းခြင်း၊ ကုသခြင်း။

5,000 m² / နေ့

Busbar လုပ်ဆောင်ခြင်း။

CNC busbar အမဲစက် / ကွေးစက်

ဖြတ်ခြင်း၊ ထိုးခြင်း၊ ကွေးခြင်း၊ ပွန်းပဲ့ခြင်း။

တစ်ရက်လျှင် busbar အစုံ ၂၀၀၀

စည်းဝေးပွဲလိုင်းများ

Modular တပ်ဆင်ရေးစခန်းများ၊ ESD ကာကွယ်ရေး၊ torque စောင့်ကြည့်ခြင်း။

အစိတ်အပိုင်းတပ်ဆင်ခြင်း၊ ဝိုင်ယာကြိုးတပ်ခြင်း၊ စမ်းသပ်ခြင်း။

တစ်ရက်လျှင် ဗူး ၁၀၀၀ ဖြန့်သည်။

စမ်းသပ်ကိရိယာ

အလိုအလျောက် စမ်းသပ်ခုံတန်းလျား (dielectric, insulation, continuity)

IEC 61439 အရ ပုံမှန်စစ်ဆေးခြင်း။

တစ်ရက်လျှင် ယူနစ် 500

အပူချိန်မြင့်တက်စမ်းသပ်မှု စနစ်ထည့်သွင်းမှု (လက်ရှိ ထိုးဆေး 6300A အထိ)

ဒီဇိုင်းအတည်ပြုခြင်း၊ အမျိုးအစားစမ်းသပ်ခြင်း။

10 ဆက်တင်/လ

ကုန်ပစ္စည်းအမျိုးအစား

လစဉ် စွမ်းဆောင်ရည်

စံခဲချိန်

အရေးပေါ်အမိန့်ပေးနိုင်စွမ်း

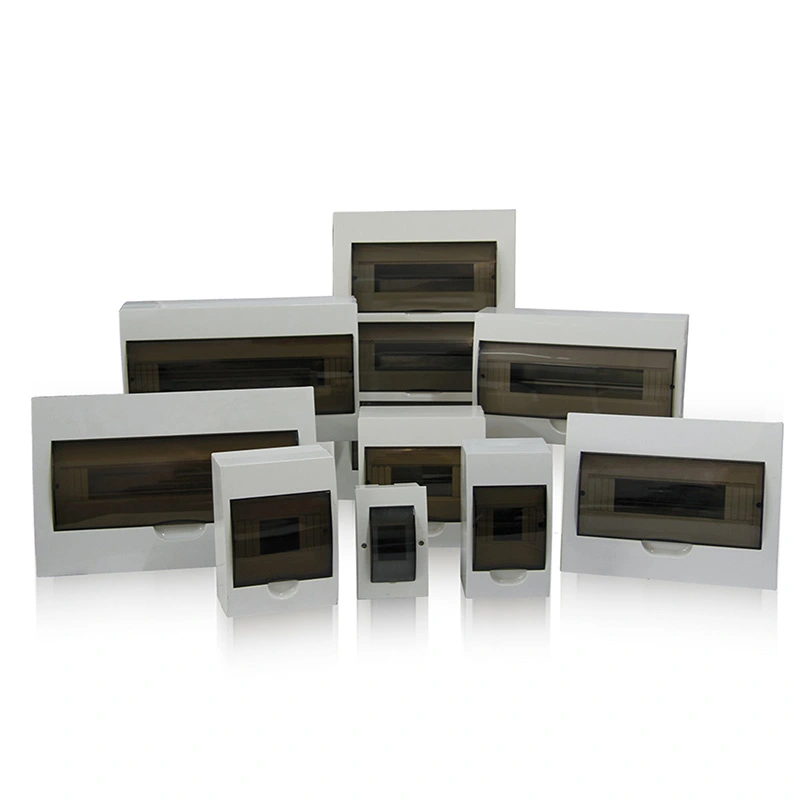

လူနေ DBO (≤250A၊ နံရံတပ်ထားသည်)

ယူနစ် ၅၀၀၀၀

4-5 ပတ်

၃ ရက်

လုပ်ငန်းသုံးဖြန့်ဖြူးမှု (≤630A၊ ကြမ်းခင်း/နံရံ)

ယူနစ် ၂၀၀၀၀

4-5 ပတ်

၅ ရက်

စက်မှုဓာတ်အားပေးဌာနများ (≤2500A၊ ကြမ်းပြင်တွင်ရပ်နေသည်)

ယူနစ် ၅၀၀၀

4-5 ပတ်

၇ ရက်

စိတ်ကြိုက်အင်ဂျင်နီယာဖြေရှင်းချက် (≤6300A)

ပရောဂျက်အခြေခံ

4-8 ပတ်

2-3 ပတ်

Modular busbar စနစ်များ

10,000 မီတာ

4-5 ပတ်

၅ ရက်

ဌာန

အမှုထမ်း

ကျွမ်းကျင်မှု

တာဝန်များ

R&D အင်ဂျင်နီယာ

5

 အင်ဂျင်နီယာများ

IEC 61439 လိုက်နာမှု၊ အပူပိုင်းပုံစံ၊ တာတိုပတ်လမ်း တွက်ချက်မှု၊ ရုပ်ပိုင်းဆိုင်ရာ သိပ္ပံ

ထုတ်ကုန်အသစ်တီထွင်မှု၊ ဒီဇိုင်းပိုကောင်းအောင်၊ မူပိုင်ခွင့်အစုစု (40+ မူပိုင်ခွင့်)

လုပ်ငန်းစဉ်အင်ဂျင်နီယာ

အင်ဂျင်နီယာ ၂၅ ယောက်

စာရွက်သတ္တုထုတ်လုပ်ခြင်း၊ မျက်နှာပြင်ကုသမှု၊ busbar စီမံဆောင်ရွက်ခြင်း၊ ပေါ့ပါးသောထုတ်လုပ်မှု

ထုတ်လုပ်မှု ပိုကောင်းအောင်၊ အလိုအလျောက်စနစ်၊ အထွက်နှုန်း တိုးတက်ရေး (> 98%)၊ ကုန်ကျစရိတ် လျှော့ချခြင်း။

စမ်းသပ်ခြင်းနှင့် အတည်ပြုခြင်း

အင်ဂျင်နီယာ ၂၀

IEC 61439 အတည်ပြုခြင်း၊ အပူချိန်မြင့်တက်ခြင်းစမ်းသပ်ခြင်း၊ တိုတောင်းသောဆားကစ်စမ်းသပ်ခြင်း၊ EMC

အမျိုးအစားစမ်းသပ်မှုညှိနှိုင်းမှု၊ ပုံမှန်အတည်ပြုမှု၊ ကျရှုံးမှုခွဲခြမ်းစိတ်ဖြာမှု၊ အသိအမှတ်ပြုလက်မှတ်

လျှောက်လွှာအင်ဂျင်နီယာ

အင်ဂျင်နီယာ ၁၅

ပါဝါစနစ်ဒီဇိုင်း၊ ရွေးချယ်ညှိနှိုင်းမှု၊ တပ်ဆင်မှုကြီးကြပ်မှု၊ တာဝန်ပေးခြင်း

ဖောက်သည်နည်းပညာပံ့ပိုးမှု၊ အစီအစဉ်ဒီဇိုင်း၊ ဆိုက်ကြီးကြပ်မှု၊ လေ့ကျင့်ရေး

အရည်အသွေးကောင်းခြင်းအာမခံချက်

နည်းပညာရှင် ၃၅ ဦး

ISO 9001၊ ISO 14001၊ စာရင်းအင်းဆိုင်ရာ လုပ်ငန်းစဉ် ထိန်းချုပ်မှု၊ တိုင်းတာမှုဆိုင်ရာ ဓာတ်ခွဲခန်း

ပေးသွင်းသူစာရင်းစစ်၊ လုပ်ငန်းစဉ်စာရင်းစစ်၊ မှန်ကန်သောလုပ်ဆောင်ချက်၊ ချိန်ညှိခြင်းစီမံခန့်ခွဲမှု
