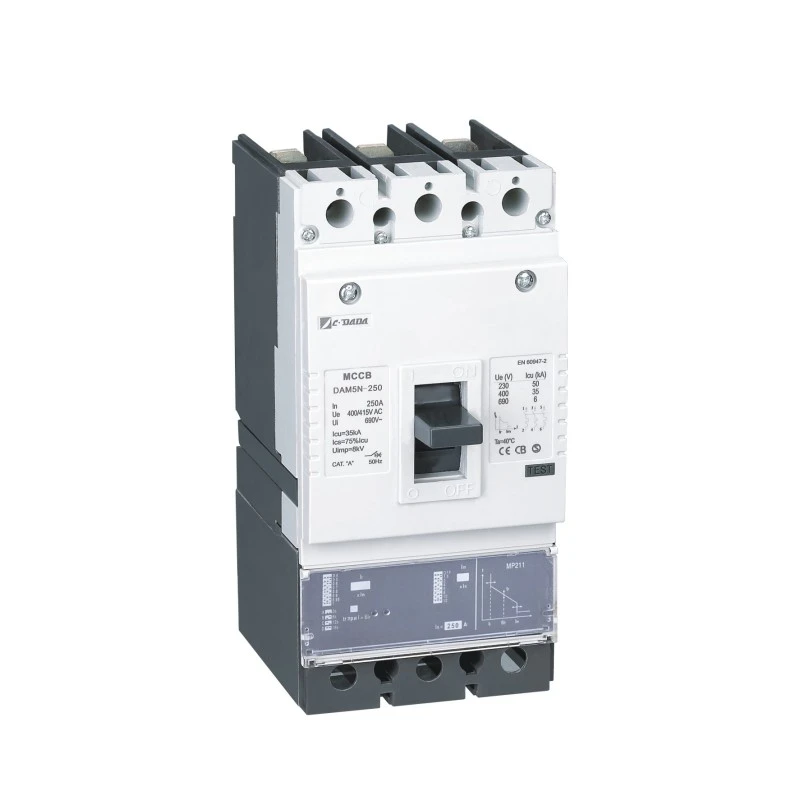

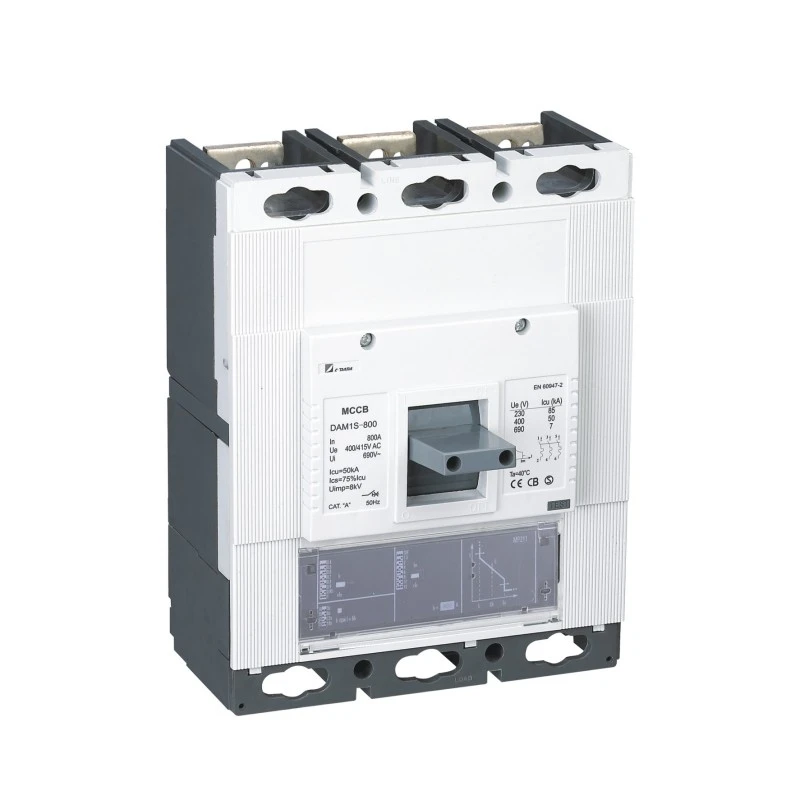

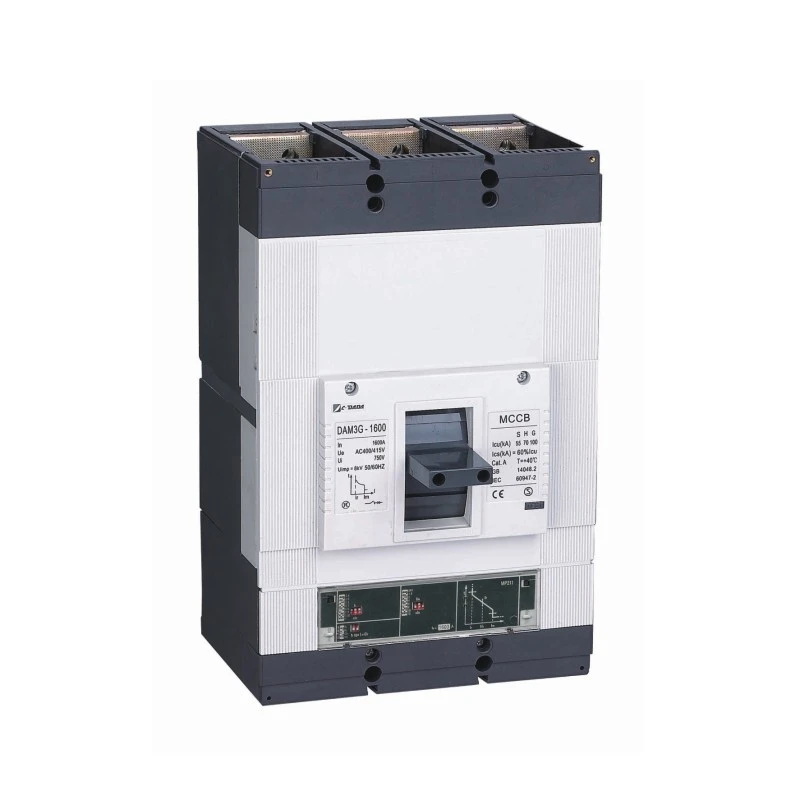

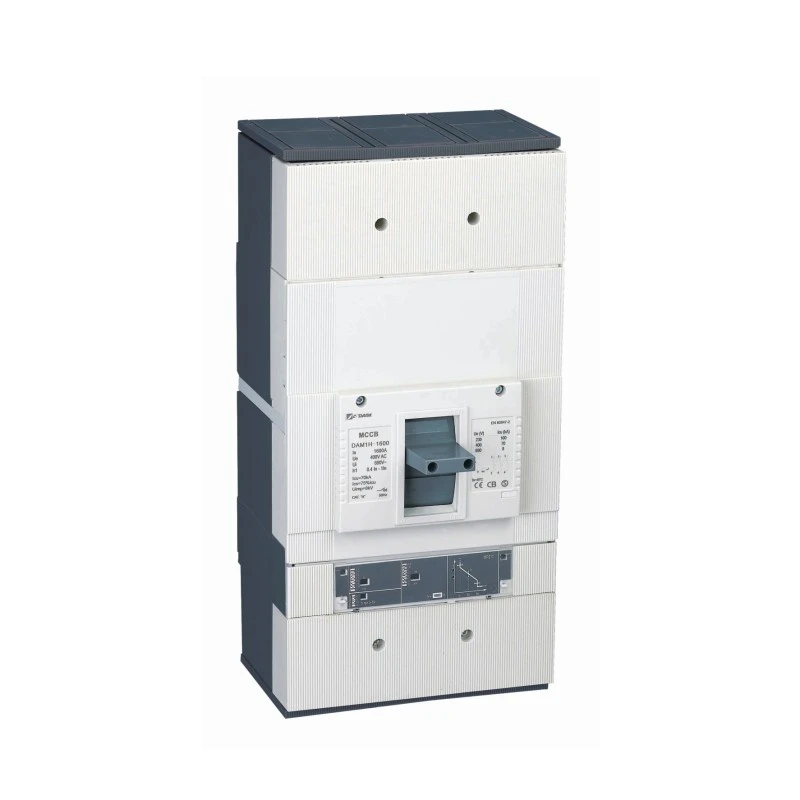

Electronic အမျိုးအစား Molded Case Circuit Breaker

တိကျမှု၊ ဉာဏ်ရည်နှင့် ယုံကြည်စိတ်ချရမှုတို့ လိုအပ်သော ခေတ်မီဓာတ်အားစနစ်များအတွက် Shanghai DADA Electric CO., LTD မှ အီလက်ထရွန်းနစ်အမျိုးအစား Molded Case Circuit Breaker ဖြစ်သည်။ ဗို့အားနိမ့်သောအကာအကွယ်တွင် စံအသစ်တစ်ခုသတ်မှတ်သည်။ သမားရိုးကျ အပူ-သံလိုက် ဘရိတ်ကာများနှင့် မတူဘဲ၊ ဤအသိဉာဏ်ရှိသော MCCB သည် အလွန်တိကျသော၊ ပရိုဂရမ်ထုတ်နိုင်သော overcurrent protection—ပတ်ဝန်းကျင် အပူချိန်အတက်အကျများကို ခုခံနိုင်စေရန် မိုက်ခရိုပရိုဆက်ဆာ-အခြေခံ အီလက်ထရွန်နစ် ခရီးစဉ်ယူနစ်ကို အသုံးပြုပါသည်။

ချိန်ညှိနိုင်သော ဆက်တင်များ 40% မှ 100% In (thermal) နှင့် 1.5× မှ 12× In (magnetic) တို့ဖြင့်၊ ၎င်းသည် ဒေတာစင်တာများ၊ စက်မှုစက်ရုံများ၊ ဆေးရုံများနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စနစ်များတွင် ရှုပ်ထွေးသောညှိနှိုင်းဆောင်ရွက်မှုများအတွက် လိုက်လျောညီထွေမဖြစ်နိုင်သော ပျော့ပြောင်းမှုကို ပေးဆောင်ပါသည်။ 400V/415V တွင် 100A မှ 1600A အထိ အဆင့်သတ်မှတ်ထားပြီး၊ ၎င်းသည် ကျစ်လစ်သိပ်သည်းသော ဒီဇိုင်းကို အဆင့်မြင့် လုပ်ဆောင်နိုင်စွမ်းနှင့် ပေါင်းစပ်ထားသည်—နှင့် အီလက်ထရွန်းနစ်ပစ္စည်းများ ချို့ယွင်းသွားသည့်တိုင် လွန်ကဲစွာ ချို့ယွင်းမှုများအတွင်း ကျရှုံး-ဘေးကင်းသော တိုက်ရိုက်-ခရီးစဉ်လည်း ပါဝင်သည်။

အဓိကသတ်မှတ်ချက်များ

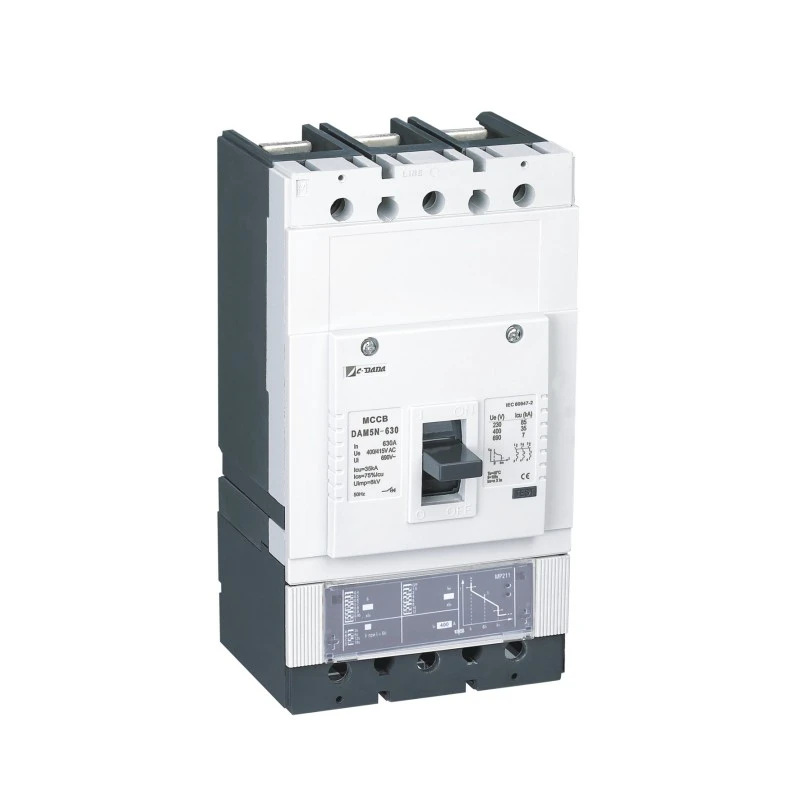

မော်ဒယ်- CDADA DAM2/DE စီးရီး (အီလက်ထရွန်းနစ် အမျိုးအစား Molded Case Circuit Breaker)

အမျိုးအစား- Electronic Molded Case Circuit Breaker

ဝင်ရိုးစွန်းများ: 3P / 4P

အဆင့်သတ်မှတ်ထားသော ဗို့အား (Ue): 400V / 415V AC

အဆင့်သတ်မှတ်ထားသော လက်ရှိ (In): 100A – 1600A

ခရီးယူနစ်- မိုက်ခရိုပရိုဆက်ဆာအခြေခံ အီလက်ထရွန်နစ်ထုတ်လွှတ်မှု

အပူချိန်ညှိခြင်း (Ir): 40% မှ 100% အတွင်း

သံလိုက် ချိန်ညှိမှု (Im): 1.5× – 12× In

အားသာချက်များ

★ အကျယ်အဝန်း- 100A မှ 1600A(AC)

★ ကျစ်လစ်သောအတိုင်းအတာ

★ ချိန်ညှိနိုင်သော အပူချိန်ဆက်တင် (40-100%) အတွင်း။

★ ချိန်ညှိနိုင်သော သံလိုက်ဆက်တင် (1.5-12 ကြိမ်)In။

★ ခရီးခလုတ် ပံ့ပိုးမှုသို့ တွန်းပါ။

★ အဓိကနှင့် arcing အဆက်အသွယ်များကို ခွဲခြားပါ။

★ဆက်စပ်ပစ္စည်းများ၏ကျယ်ပြန့်။

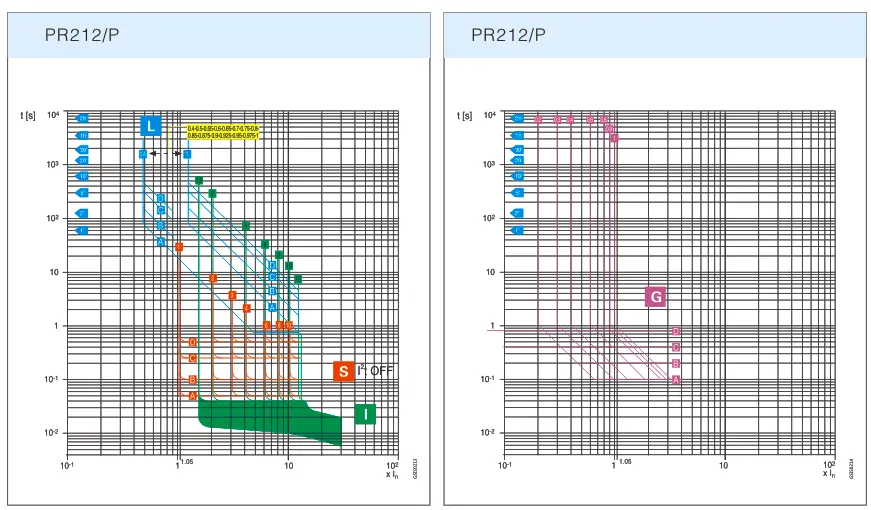

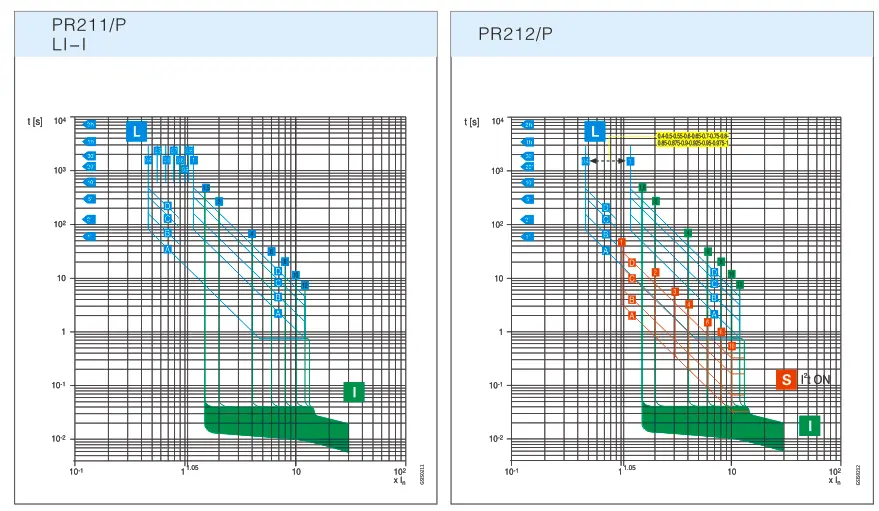

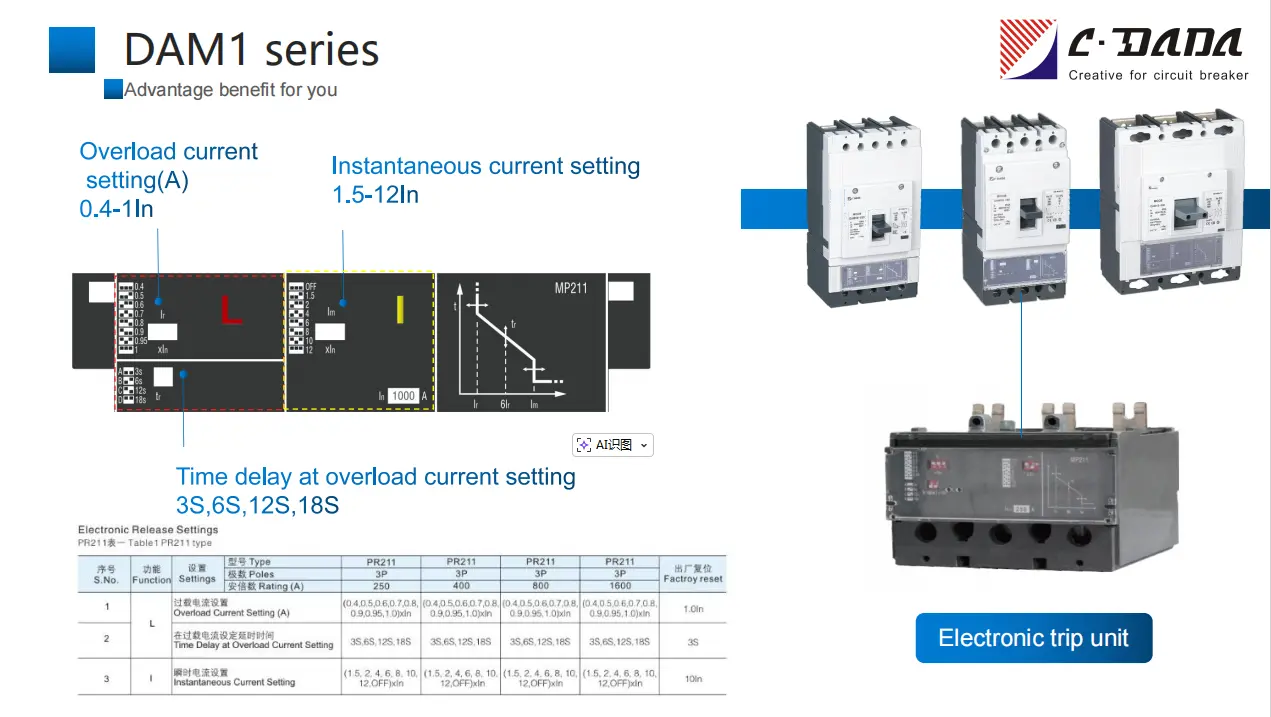

အီလက်ထရွန်းနစ် ထုတ်လွှတ်မှု ဝိသေသမျဉ်းကွေး

လျှပ်စစ်ကန့်သတ်ချက်များ

ဇယား 1 PR211 အမျိုးအစား

S.No.

လုပ်ဆောင်ချက်

ဆက်တင်များ

ရိုက်ပါ။

PR211

PR211

PR211

PR211

Factory ပြန်လည်သတ်မှတ်သည်။

ဝင်ရိုးစွန်းများ

3P

3P

3P

3P

အဆင့်သတ်မှတ်ချက် (A)

250

400

800

1600

1

L

Overload Current Setting (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0In

2

Overload Current Setting တွင် အချိန်နှောင့်နှေးခြင်း။

3S၊6S၊12S၊18S

3S၊6S၊12S၊18S

3S၊6S၊12S၊18S

3S၊6S၊12S၊18S

3S

3

I

Instantaneous Current Setting

(1.5၊ 2၊ 4၊ 6၊ 8၊ 10၊ 12၊ OFF)xIn

(1.5၊ 2၊ 4၊ 6၊ 8၊ 10၊ 12၊ OFF)xIn

(1.5၊ 2၊ 4၊ 6၊ 8၊ 10၊ 12၊ OFF)xIn

(1.5၊ 2၊ 4၊ 6၊ 8၊ 10၊ 12၊ OFF)xIn

10In

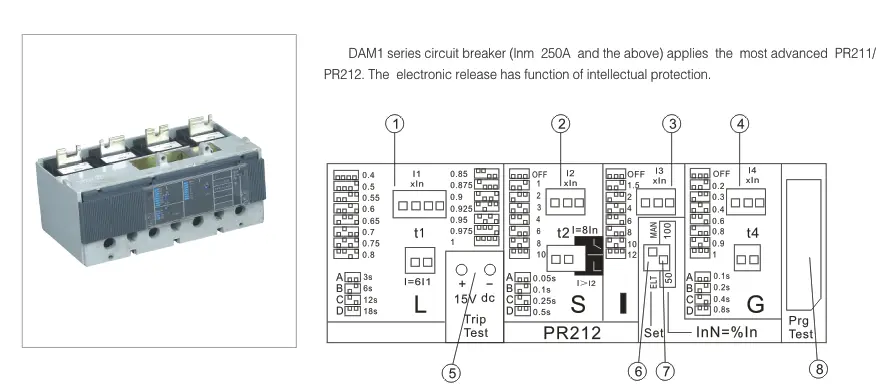

ဇယား 2 PR212 အမျိုးအစား

S.No.

လုပ်ဆောင်ချက်

ဆက်တင်များ

ရိုက်ပါ။

PR212

PR212

PR212

PR212

Factory ပြန်လည်သတ်မှတ်သည်။

ဝင်ရိုးစွန်းများ

3P

3P

3P

3P

အဆင့်သတ်မှတ်ချက် (A)

250

၄၀၀/၆၃၀

800

1600

1

L

Overload Current Setting (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0In

2

Overload Current Setting တွင် အချိန်နှောင့်နှေးခြင်း။

3S၊6S၊12S၊18S

3S၊6S၊12S၊18S

3S၊6S၊12S၊18S

3S၊6S၊12S၊18S

3S

3

S

Short - Circuit Current Setting (A)

(1၊ 2၊ 3၊ 4၊ 6၊ 8၊ 10၊ OFF)xIn

(1၊ 2၊ 3၊ 4၊ 6၊ 8၊ 10၊ OFF)xIn

(1၊ 2၊ 3၊ 4၊ 6၊ 8၊ 10၊ OFF)xIn

(1၊ 2၊ 3၊ 4၊ 6၊ 8၊ 10၊ OFF)xIn

6In

4

Short Circuit Current Setting တွင် Time Delay

0.05၊ 0.1၊ 0.25၊ 0.5

0.05၊ 0.1၊ 0.25၊ 0.5

0.05၊ 0.1၊ 0.25၊ 0.5

0.05၊ 0.1၊ 0.25၊ 0.5

0.1S

5

I

Instantaneous Current Setting

(1.5၊ 2၊ 4၊ 6၊ 8၊ 10၊ 12၊ OFF)xIn

(1.5၊ 2၊ 4၊ 6၊ 8၊ 10၊ 12၊ OFF)xIn

(1.5၊ 2၊ 4၊ 6၊ 8၊ 10၊ 12၊ OFF)xIn

(1.5၊ 2၊ 4၊ 6၊ 8၊ 10၊ 12၊ OFF)xIn

10In

6

G

Ground Fault Current Setting (A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

1.0In

7

မြေပြင်ပြတ်ရွေ့ဆက်တင်တွင် အချိန်နှောင့်နှေးခြင်း။

0.1၊ 0.2၊ 0.4၊ 0.8

0.1၊ 0.2၊ 0.4၊ 0.8

0.1၊ 0.2၊ 0.4၊ 0.8

0.1၊ 0.2၊ 0.4၊ 0.8

0.4S

8

လျှပ်စစ် သို့မဟုတ် အီလက်ထရွန်းနစ် ဘောင်များ သတ်မှတ်ရွေးချယ်ခြင်း။

လုပ်ဆောင်ချက် SET (ELT/MAN ခလုတ်)

9

zero line ၏ dip switch ၏ parameters များကို သတ်မှတ်ရန်အတွက် အသုံးပြုသည်။

InN=%In၊ပြောင်းရန် 50/100

10

ချိတ်ဆက်မှုတိုင်းကိရိယာအတွက် ပေါက်ပေါက်

Panel socket

အဘယ်ကြောင့် CDADA Electronic MCCB ကို ရွေးချယ်သနည်း။

★ စစ်မှန်သောဉာဏ်ရည်၊ အလိုအလျောက်လုပ်ဆောင်ခြင်းသက်သက်မဟုတ်ပါ။
မိုက်ခရိုပရိုဆက်ဆာသည် လက်ရှိလှိုင်းပုံသဏ္ဍာန်များကို စဉ်ဆက်မပြတ် ခွဲခြမ်းစိတ်ဖြာပြီး တိကျသော ပြောင်းပြန်-အချိန်၊ တိကျသောအချိန်နှင့် ချက်ချင်းကာကွယ်နိုင်သည်—အပူ သို့မဟုတ် အိုမင်းမှုကြောင့် ပျံ့လွင့်မှုမရှိစေဘဲ။

★ Fail-Safe ဒီဇိုင်း
အီလက်ထရွန်းနစ်ဆားကစ် ပျက်သွားသော်လည်း၊ IEC 60947-2 ၏ ဘေးကင်းရေး လိုအပ်ချက်များနှင့် ပြည့်မီသော ပြင်းထန်သော ဆားကစ်များအတွင်း ဘရိတ်ကာများ ခရီးစဉ်များကို သေချာစေသည်။

★ Superior Coordination
အလွန်ကျယ်ပြန့်သော ချိန်ညှိမှုအပိုင်းအခြားများ (40–100% Ir၊ 1.5–12× Im) သည် အထက်/အောက် ရေစီးကြောင်း ကိရိယာများနှင့် ပြီးပြည့်စုံသော ညှိနှိုင်းမှုကို ခွင့်ပြုသည်—ပြတ်တောက်မှုဇုန်များကို လျှော့ချပေးသည်။

★ Future-Proof Infrastructure
Building Management Systems (BMS) သို့မဟုတ် smart grids တွင် ပေါင်းစည်းရန်အတွက် ရွေးချယ်နိုင်သော ဆက်သွယ်ရေး မော်ဂျူးများ (Modbus RTU၊ Profibus) နှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

★ ကမ္ဘာ့အရည်အသွေး၊ ယှဉ်ပြိုင်နိုင်သောစျေးနှုန်း
ရှန်ဟိုင်းတွင် ISO 9001 အောက်တွင် ထုတ်လုပ်ထားပြီး နိုင်ငံတကာ အသိအမှတ်ပြုလက်မှတ်များ—အာရှကုန်ကျစရိတ်သက်သာစွာဖြင့် ဥရောပအဆင့်စွမ်းဆောင်ရည်ကို ပေးဆောင်သည်။

★ ကျွန်ုပ်တို့တွင် ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်မှု၊ မြှင့်တင်မှု၊ နှင့် စိတ်ကြိုက်ပြင်ဆင်မှုများကို အာရုံစိုက်လုပ်ဆောင်သည့် အင်ဂျင်နီယာ ၁၅ ဦး၏ သီးသန့်အဖွဲ့တစ်ဖွဲ့ရှိသည်။

စံပြအသုံးချမှုများ

ဒေတာစင်တာများ- တိကျသောရွေးချယ်မှုဖြင့် ခလုတ်တိုက်ခြင်းများဖြင့် အကျိတ်အနယ်ကျခြင်းကို တားဆီးပါ။

ဆေးရုံများ- အသက်ကယ်ထောက်ပံ့မှုစနစ်များအတွက် အနှောက်အယှက်ကင်းသော ပါဝါကို သေချာပါစေ။

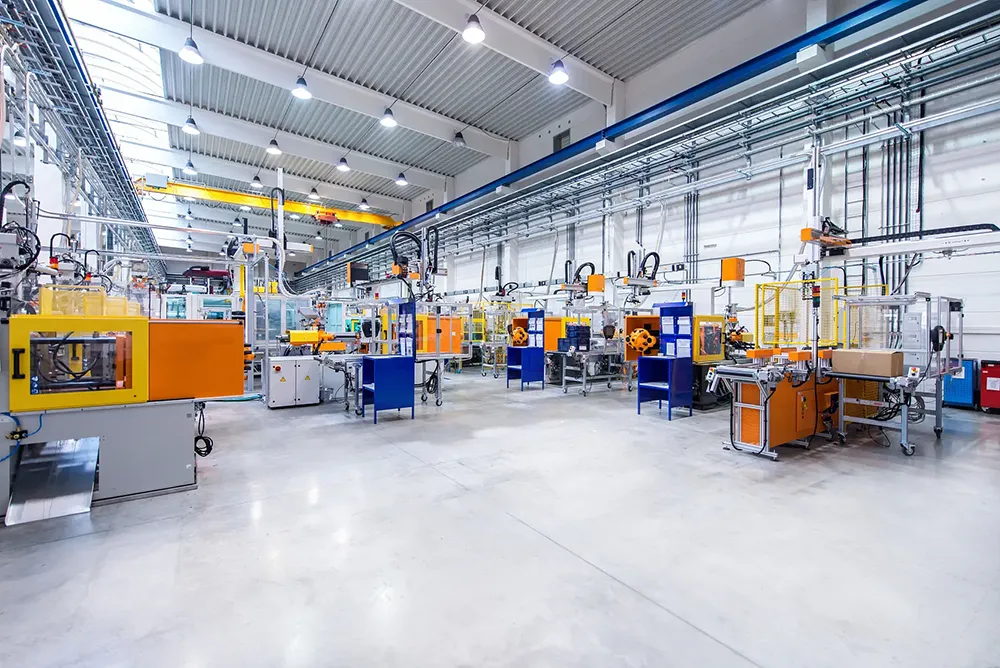

စက်မှုအလိုအလျောက်စနစ်- VFDs၊ ပျော့ပျောင်းသောအစပြုသူများနှင့် စက်ရုပ်များနှင့် ညှိနှိုင်းပါ။

နေရောင်ခြည်/လေအား လယ်ယာများ- ပြောင်းလဲနိုင်သော မျိုးဆက်ပရိုဖိုင်များကို လိုက်လျောညီထွေဖြစ်အောင်

စမတ်ကျသော လုပ်ငန်းသုံးအဆောက်အအုံများ- အပိုမီတာများမပါဘဲ စွမ်းအင်စောင့်ကြည့်ခြင်းကို ဖွင့်ပါ။

အမေးများသောမေးခွန်းများ (FAQ)

Q1- အီလက်ထရွန်းနစ် MCCB သည် အပူ-သံလိုက်တစ်ခုနှင့် မည်သို့ကွာခြားသနည်း။

A1- အီလက်ထရွန်းနစ် အမျိုးအစား ပုံသွင်းထားသော Case Circuit Breakers များသည် လက်ရှိ ပိုင်းခြားစိတ်ဖြာပြီး ခရီးစဉ်များကို တိကျစွာ ဖြတ်တောက်ရန် မိုက်ခရိုပရိုဆက်ဆာကို အသုံးပြုပါသည်။ ၎င်းတို့သည် ပတ်ဝန်းကျင်အပူချိန်ကြောင့် ထိခိုက်မှုမရှိပါ၊ ပိုမိုကျယ်ပြန့်သော ချိန်ညှိမှုအပိုင်းများကို ပေးဆောင်ကာ bimetal/solenoid-based thermal-magnetic အမျိုးအစားများနှင့်မတူဘဲ ဒေတာမှတ်တမ်းရယူခြင်းကို ပံ့ပိုးပေးနိုင်ပါသည်။

Q2- 1600A အီလက်ထရွန်နစ် MCCB ကို 4-pole ဖွဲ့စည်းမှုပုံစံတွင် ရနိုင်ပါသလား။

A2- ဟုတ်ကဲ့- CDADA အီလက်ထရွန်နစ် MCCB အားလုံးကို 250A မှ 1600A မှ 3P နှင့် 4P ဗားရှင်းနှစ်မျိုးလုံးတွင် ရရှိနိုင်ပါသည်။

Q3- အီလက်ထရွန်းနစ် ခရီးဆောင်ယူနစ်သည် ဝါယာရှော့ဖြစ်ပြီး ဆားကစ်တစ်ခုအတွင်း ပျက်ကွက်ပါက မည်သို့ဖြစ်မည်နည်း။

A3- ဘရိတ်ကာတွင် စက်ပိုင်းဆိုင်ရာ အရန်အရံတစ်ခု ပါ၀င်သည်- အလွန်အမင်း ချို့ယွင်းနေသော လျှပ်စီးကြောင်းများ (>12×In) အတွင်း သံလိုက်လက်ချိတ်သည် တိုက်ရိုက်အဖွင့်—အီလက်ထရွန်းနစ် အော့ဖ်လိုင်းဖြင့်ပင် ဘေးကင်းကြောင်း သေချာစေပါသည်။

Q4- အချိန်နှင့်တစ်ပြေးညီ လက်ရှိတန်ဖိုးများကို စောင့်ကြည့်နိုင်ပါသလား။

A4- ဟုတ်ကဲ့—အီလက်ထရွန်နစ် ခရီးစဉ်ယူနစ်သည် ရွေးချယ်နိုင်သော အချိန်ပြတင်းပေါက်များပေါ်တွင် ချက်ချင်း၊ အများဆုံး၊ မိနစ် နှင့် ပျမ်းမျှ လက်ရှိလက်ရှိကို ပြသသည် (ဥပမာ၊ 24 နာရီ)၊ စွမ်းအင်စီမံခန့်ခွဲမှုအတွက် အသုံးဝင်သည်။

Q5- အခြားအသိဉာဏ်ရှိသော MCCB အမှတ်တံဆိပ်များထက် အဘယ်ကြောင့် CDADA ကို ရွေးချယ်သနည်း။

A5- CDADA ကမ်းလှမ်းချက်များ-

● စစ်မှန်သော dual-range ချိန်ညှိနိုင်မှု (ပြိုင်ဘက်များစွာက ကျွန်ုပ်အား ≤10× ကန့်သတ်ထားသည်)

● မအောင်မြင်သော စက်ပိုင်းဆိုင်ရာ အရန်သိမ်းခြင်း (“အီလက်ထရွန်းနစ်” MCCB များအားလုံးတွင် ၎င်းမပါရှိပါ)

● ကျစ်လစ်သောအရွယ်အစား—ပြုပြင်မွမ်းမံခြင်းမရှိဘဲ အမွေအနှစ်အကန့်များနှင့် အံဝင်ခွင်ကျဖြစ်ခြင်း။

● ခိုင်မာသောကမ္ဘာ့အသိအမှတ်ပြုလက်မှတ်အစုစု (ASTA၊ KEMA၊ CE)

● အင်္ဂလိပ်ဘာသာဖြင့် နည်းပညာပံ့ပိုးမှုဖြင့် OEM အဆင်ပြေသောစျေးနှုန်း
