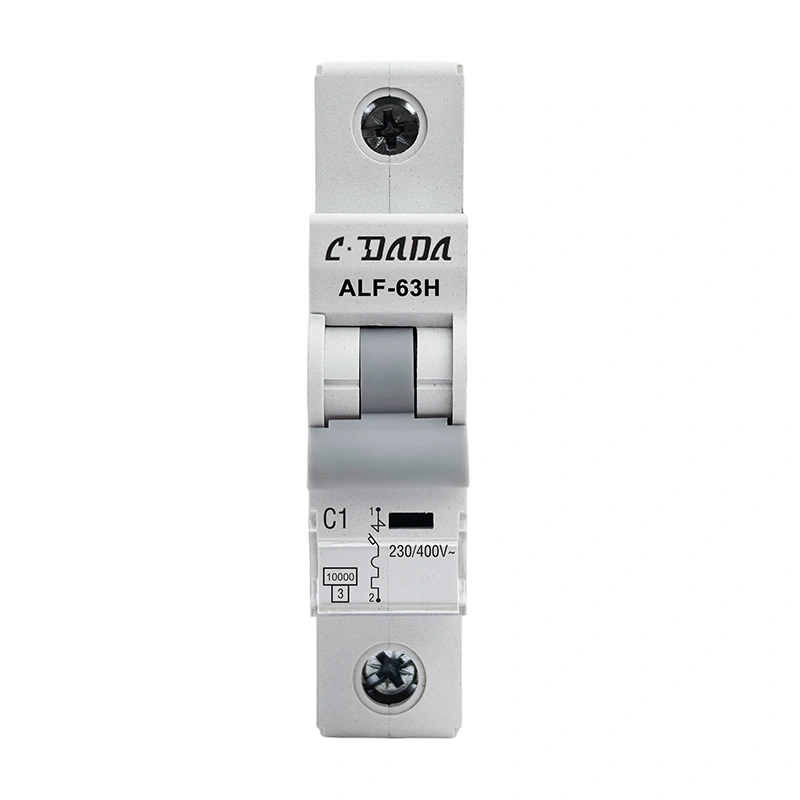

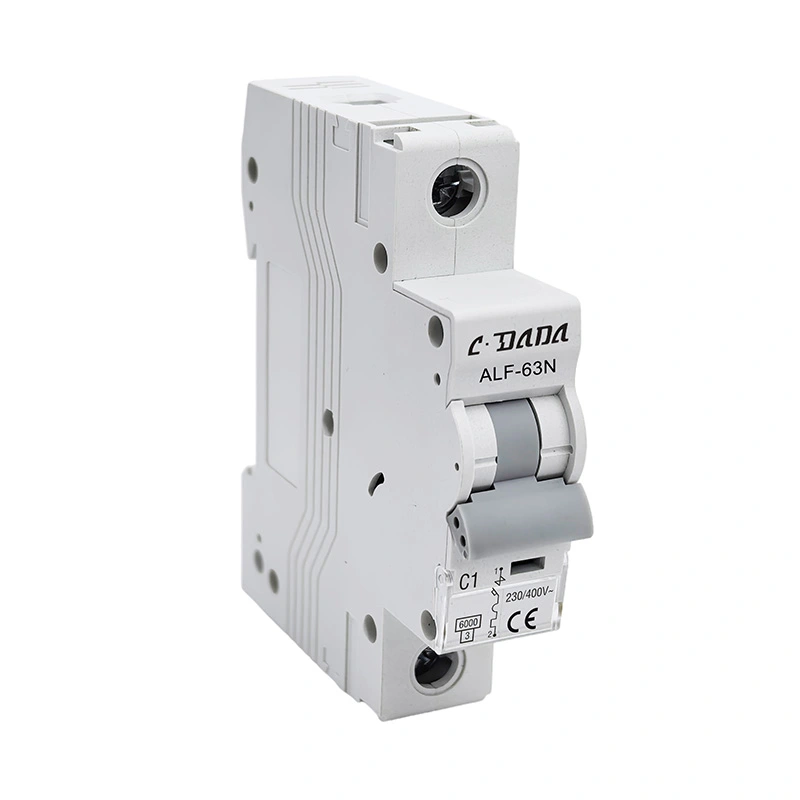

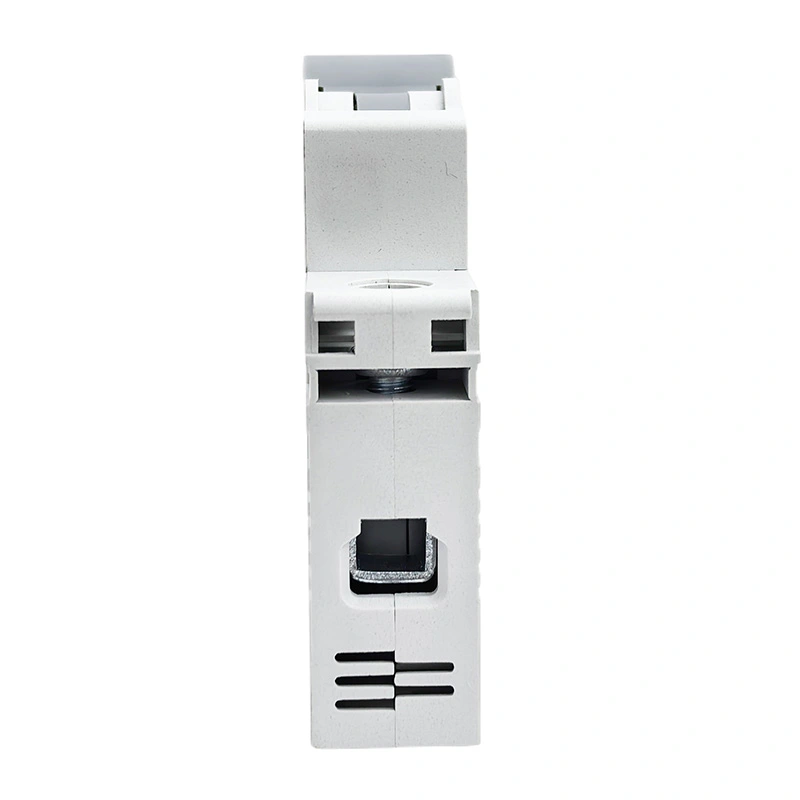

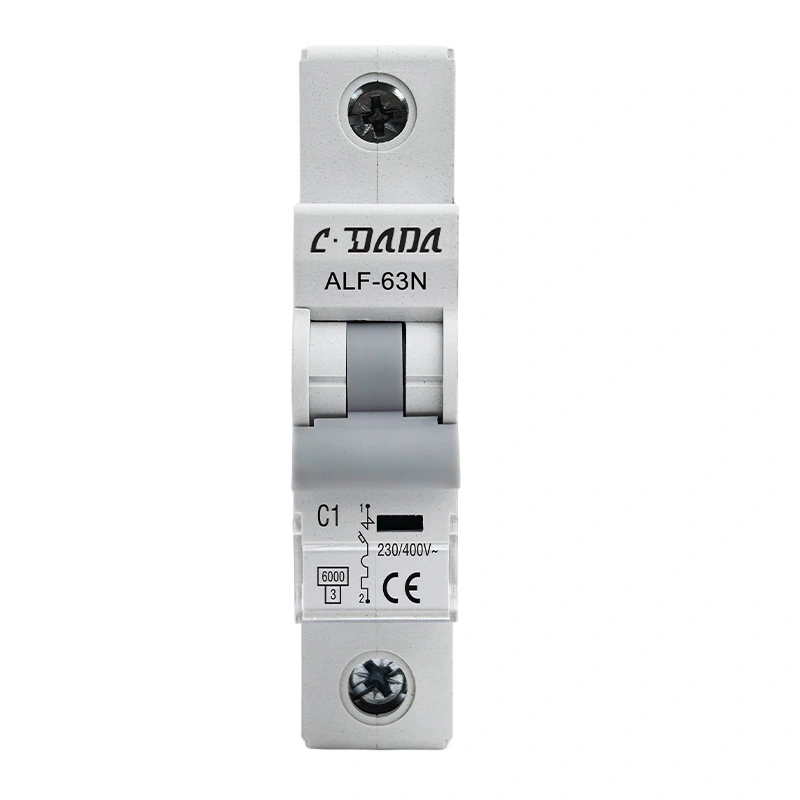

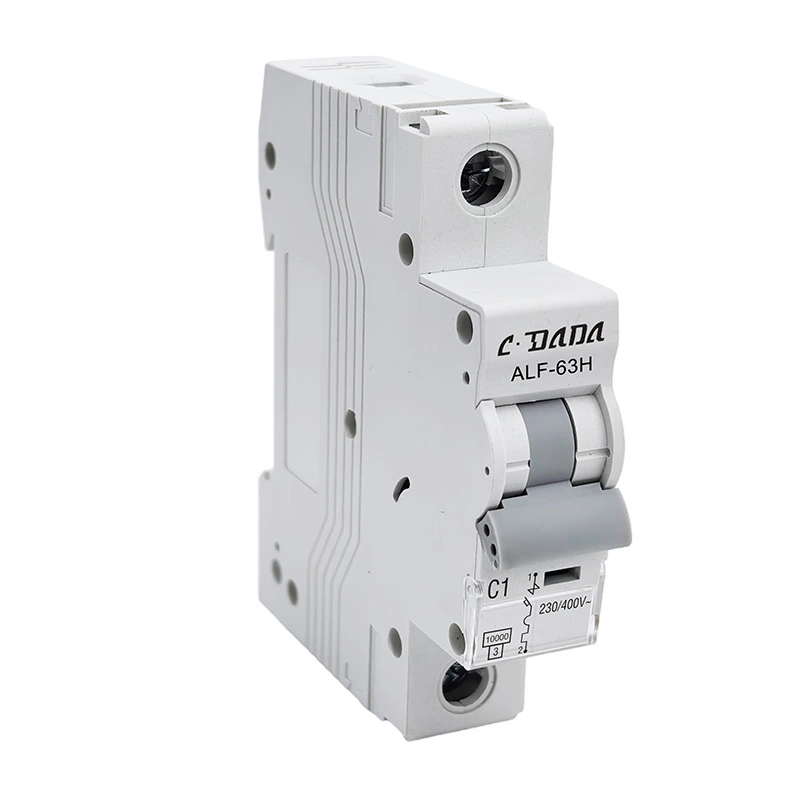

6KA 10kA Miniature Circuit Breaker

ALF-63N/H စီးရီး 6KA 10kA Miniature Circuit Breaker (MCB) သည် IEC60898 စံနှုန်းနှင့် ကိုက်ညီပြီး၊ MCB သည် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်၊ တိကျသောကာကွယ်မှုလုပ်ဆောင်ချက်၊ ထုတ်လွှတ်မှုတိုတောင်းသောအချိန်၊ နှင့် မြင့်မားသော ကွဲထွက်နိုင်စွမ်း၊ သေးငယ်သော အသံအတိုးအကျယ်တို့ ပါဝင်သည်။ contactors များ၊ switchgear နှင့် electric apparatus တို့တွင် တွင်ကျယ်စွာ အသုံးပြုသည်။

CDADA သို့ ဆက်သွယ်ပြီး ကျွန်ုပ်တို့အား သင်၏ထုတ်လုပ်သူအဖြစ် ရွေးချယ်ပါ၊ ကျွန်ုပ်တို့သည် OEM/ODM ဝန်ဆောင်မှုများကို ပေးဆောင်နိုင်ပါသည်။

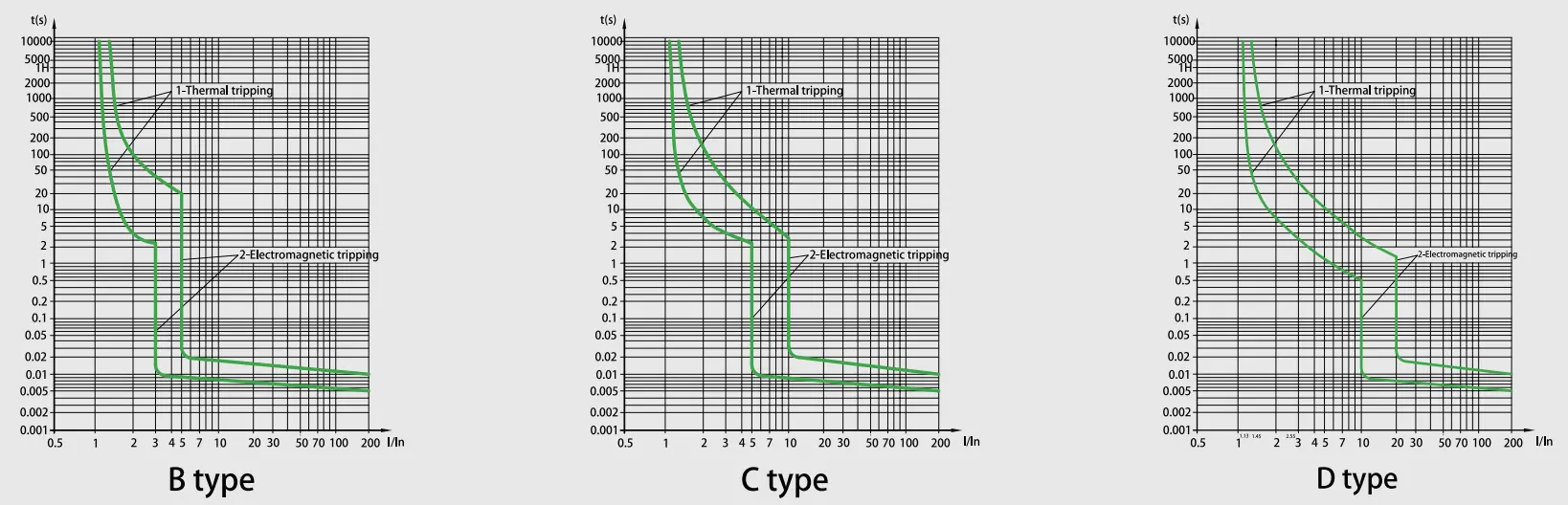

အသွင်အပြင်မျဉ်းကွေး

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်

ALF-63N/H စီးရီး 6KA 10kA အသေးစား ပတ်လမ်း ဘရိတ်ကာ
စံ	EN/IEC60898-1
ချိုးဖျက်နိုင်စွမ်း(kA)	၆၊၁၀
အကာအကွယ်	overload နှင့် short circuit ကိုဆန့်ကျင်သည်။
အဆင့်သတ်မှတ်ထားသော လက်ရှိ(A)In	၁၊၂၊၃၊၄၊၆၊၁၀၊၁၃၊၁၆၊၂၀၊၂၅၊၃၂၊၄၀၊၅၀၊၆၃၊
အဆင့်သတ်မှတ်ထားသော ဗို့အား(V)	1PAC 230/400,240/415
	1P+N၊2P၊3P၊3P+N၊4PAC400/415
အဆင့်သတ်မှတ်ထားသော တွန်းအားကိုခံနိုင်သော ဗို့အား Uimp(kV)	4
အဆင့်သတ်မှတ်ထားသော လျှပ်ကာဗို့အား Ui(V)	500
စွမ်းအင်ကန့်သတ် Cass	3
ပတ်ဝန်းကျင်အပူချိန် (℃)	-25~+40၊Max.95%စိုထိုင်းဆ
အပူပိုင်းလည်ပတ်မှုကန့်သတ်ချက်	1.13xln တစ်နာရီအတွင်း ခလုတ်တိုက်ခြင်း မရှိပါ။
	တစ်နာရီအတွင်း 1.45x In Tripping
သံလိုက်လည်ပတ်မှု	B:(3-5)xIn၊C:(5-10)xIn,D:(10-20)xIn
တိုင်အရေအတွက်	1P၊1P+N၊2P၊3P၊3P+N နှင့် 4P
ခရီးစဉ်အမျိုးအစား	အပူ/သံလိုက် ထုတ်လွှတ်မှု
Terminal စွမ်းရည်	16mm² ပြောင်းလွယ်ပြင်လွယ် သို့မဟုတ် 25mm² တောင့်တင်းသော 25A အဆင့်သတ်မှတ်ချက်များအထိ
	25mm² ပြောင်းလွယ်ပြင်လွယ် သို့မဟုတ် 35mm² တောင့်တင်းသော 32A မှ 63A အဆင့်သတ်မှတ်ချက်များ
ကာကွယ်မှုဘွဲ့	IP20
တပ်ဆင်ခြင်း။	35mm DIN ရထားလမ်းပေါ်တွင် တပ်ဆင်ထားသည်။
အကျယ်	တိုင်တစ်ခုလျှင် 17.8 မီလီမီတာ

Circuit Breaker ထုတ်လွှတ်မှု ဝိသေသ

မဟုတ်ဘူး	ထုတ်ဝေမှု အဆင့်သတ်မှတ်ချက် (A)	ကနဦးအခြေအနေ	လက်ရှိစမ်းသပ်	သတ်မှတ်ထားတဲ့အချိန်	ရရှိမည့်ရလဒ်	ပြီလေ။
1	၁-၆၃	အအေးပြည်နယ်	1.13In	t≤1နာရီ	ခရီးမဟုတ်သော
2	၁-၆၃	ယခင်စမ်းသပ်မှုအပေါ်	1.45ln	t<1 နာရီ	ခရီး	5 စက္ကန့်အတွင်း သတ်မှတ်ထားသောတန်ဖိုးအထိ တည်ငြိမ်စွာ လက်ရှိသတ်မှတ်ခြင်း။
3	In≤32	အအေးပြည်နယ်	2.55လက်မ	1s	ခရီး
	> 32 တွင်
4	၁-၆၃	အအေးပြည်နယ်	3In	t≤0.1s	ခရီးမဟုတ်သော	B အမျိုးအစား
			5In	t<0.1s	ခရီး	B အမျိုးအစား
			5 in 10ln	t≤0.1s	ခရီးမဟုတ်သော	C အမျိုးအစား
			10In	t<0.1s	ခရီး	C အမျိုးအစား
			20ln	t≤0.1s	ခရီးမဟုတ်သော	D အမျိုးအစား
				t<0.1s	ခရီး	D အမျိုးအစား

ခံနိုင်ရည် (Operation)

အမျိုးအစား	လည်ပတ်မှုသံသရာ	လည်ပတ်မှုအကြိမ်ရေ	လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။
လျှပ်စစ်ခံနိုင်ရည်	4000	240/နာရီ	၁-၃၂
		၁၂၀/နာရီ	၄၀-၆၃
စက်ပိုင်းဆိုင်ရာခံနိုင်ရည်	10000	240/နာရီ	၁-၆၃

အင်္ဂါရပ်များ

★ Ultra-High Short-Circuit Breaking Capacity

အဆင့်မြင့် arc ထိန်းချုပ်မှုနည်းပညာသည် စက်မှုလုပ်ငန်းစံနှုန်းများနှင့် နှိုင်းယှဉ်ပါက ပိုမိုမြင့်မားသော အနှောက်အယှက်ပေးနိုင်စွမ်းကို ရရှိပြီး လွန်ကဲစွာ ချွတ်ယွင်းမှုအခြေအနေများအောက်တွင် စက်မှုအဆင့်လျှပ်စစ်စနစ်များအတွက် ယုံကြည်စိတ်ချရသော အကာအကွယ်ကို ရရှိစေပါသည်။

★ Dual-Mode ချိတ်ဆက်မှု အင်တာဖေ့စ်

ပေါင်းစပ်ထားသော ဟိုက်ဘရစ် terminal ဒီဇိုင်းသည် တောင့်တင်းသော busbar docking နှင့် flexible cable နှစ်ခုလုံးကို ပံ့ပိုးပေးသည်၊၊ wiring time ကို 40% လျှော့ချပြီး အမျိုးမျိုးသော တပ်ဆင်မှုအခြေအနေများအတွက် tool-free လိုက်လျောညီထွေဖြစ်အောင် လိုက်လျောညီထွေဖြစ်စေသည်။

★ အသက်ရှည်မှုအတွက် Energy-Storage Mechanism

စက်လည်ပတ်မှု 10,000 ခံနိုင်ရည်ရှိသော Spring-assisted လည်ပတ်မှုစနစ်၊ ဝတ်ဆင်မှု-လျော်ကြေးပေးသည့်နည်းပညာပါရှိသည်။

★ Advanced Composite Enclosure

ကျော်ကြားမှု-ခံနိုင်ရည်ရှိသော၊ အပူဒဏ်ခံနိုင်မှုနှင့် တွန်းအား-ခံနိုင်သော ဂုဏ်သတ္တိများပါရှိသော အမှားအယွင်းဖြစ်ရပ်များအတွက် arc-quenching အခန်းများ ပေါင်းစပ်ထားသည်။

★ Dynamic Current-Limiting Topology

Intelligent let-through energy suppression သည် peak fault currents ကို 65-80% လျှော့ချပေးခြင်းဖြင့် downstream device specification optimization ကို 30% ဖြင့် system cost လျှော့ချနိုင်ချေကို လျှော့ချပေးပါသည်။

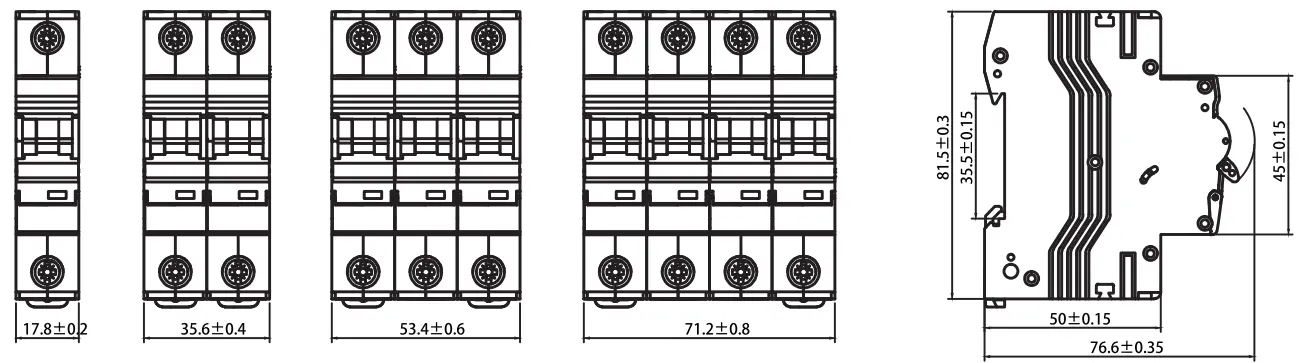

အကြမ်းဖျင်းအတိုင်းအတာများ

လျှောက်လွှာအခြေအနေများ

★ လူနေအိမ်- အိမ်ဘေးကင်းရေးအတွက် စားသုံးသူယူနစ်များနှင့် ဖြန့်ဖြူးရေးဘုတ်များ။

★စက်မှု- contactors များ၊ switchgear နှင့် လေးလံသောလျှပ်စစ်ယန္တရားများကိုကာကွယ်ခြင်း။

★ လုပ်ငန်းသုံး- ရုံးအဆောက်အဦများနှင့် ကုန်တိုက်များ

အရည်အသွေးထိန်းချုပ်ရေးနှင့် စံချိန်စံညွှန်းစစ်ဆေးခြင်း။

★ CDADA MCB တိုင်းသည် IEC60898-1 နှင့် လိုက်လျောညီထွေရှိစေရန် ပြင်းထန်သောစမ်းသပ်မှုများကို ခံယူသည်-

★ Thermal Tripping Test- 1.13In (ခရီးမဟုတ်) နှင့် 1.45In (ခရီး 1 နာရီအတွင်း) တွင် အတည်ပြုထားသည်။

★ Magnetic Tripping Test- B၊ C နှင့် D လက္ခဏာများအတွက် တိကျသောထုတ်လွှတ်မှုစမ်းသပ်ခြင်း။

★ လျှပ်စစ်ခံနိုင်ရည်- လည်ပတ်မှု 4,000 သံသရာအတွက် စမ်းသပ်ထားသည်။

★ စက်ပိုင်းဆိုင်ရာ ခံနိုင်ရည်- 10,000 သံသရာအတွက် အတည်ပြုထားသည်။

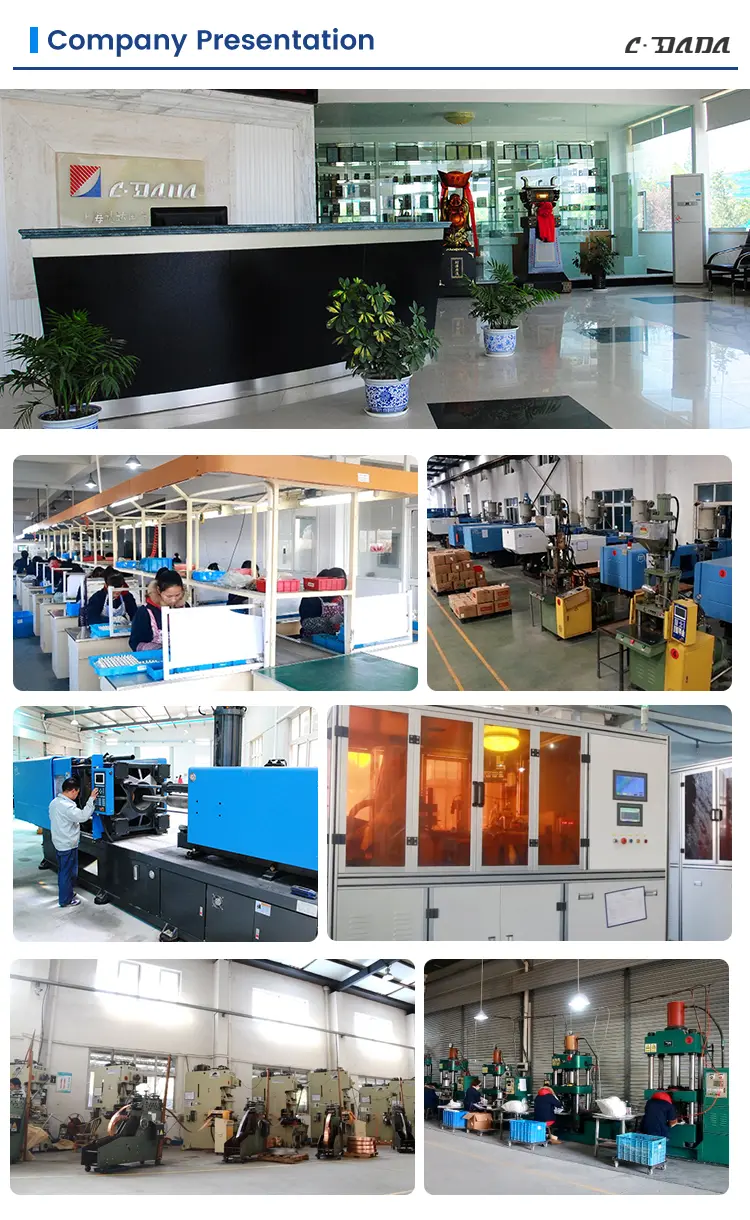

စက်ရုံအင်အားနှင့် ပံ့ပိုးမှု

Shanghai DADA Electric Co., Ltd. သည် အဆင့်မြင့်ထုတ်လုပ်မှုလိုင်းများနှင့် ပရော်ဖက်ရှင်နယ်အင်ဂျင်နီယာအဖွဲ့ဖြင့် ဦးဆောင်ထုတ်လုပ်သူဖြစ်သည်။ ကျွန်ုပ်တို့ ဆောင်ရွက်ပေးသည်-

★ ကမ္ဘာလုံးဆိုင်ရာအမှတ်တံဆိပ်များအတွက် စိတ်ကြိုက် OEM/ODM ဝန်ဆောင်မှုများ။

★ ချို့ယွင်းချက်မရှိသော ပေးပို့မှုကို သေချာစေရန် ခေတ်မီသော စမ်းသပ်ကိရိယာများ။

★ ကမ္ဘာလုံးဆိုင်ရာ ထောက်ပံ့ပို့ဆောင်ရေး ပံ့ပိုးမှု- ထုတ်ကုန်များ ပြီးပြည့်စုံသော အခြေအနေသို့ ရောက်ရှိကြောင်း သေချာစေရန် ပင်လယ်ရေကြောင်းနှင့် လေကြောင်း ကုန်စည်ပို့ဆောင်မှုအတွက် အကောင်းဆုံးထုပ်ပိုးမှု။
