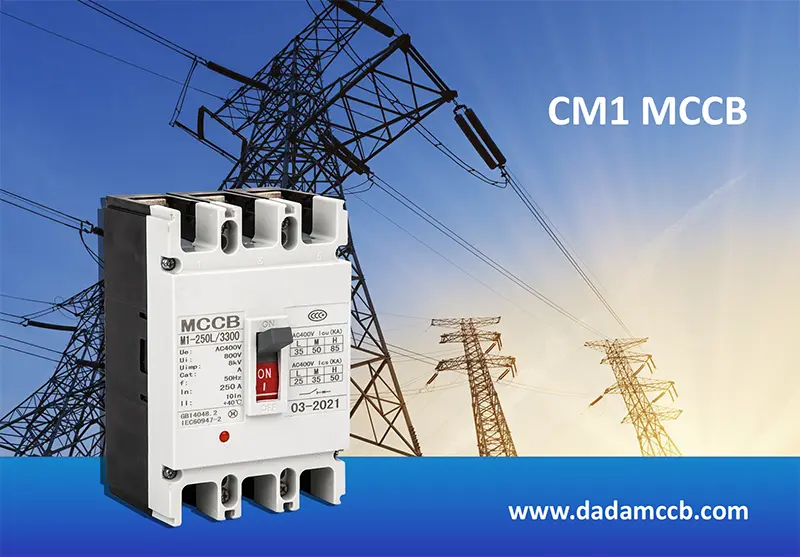

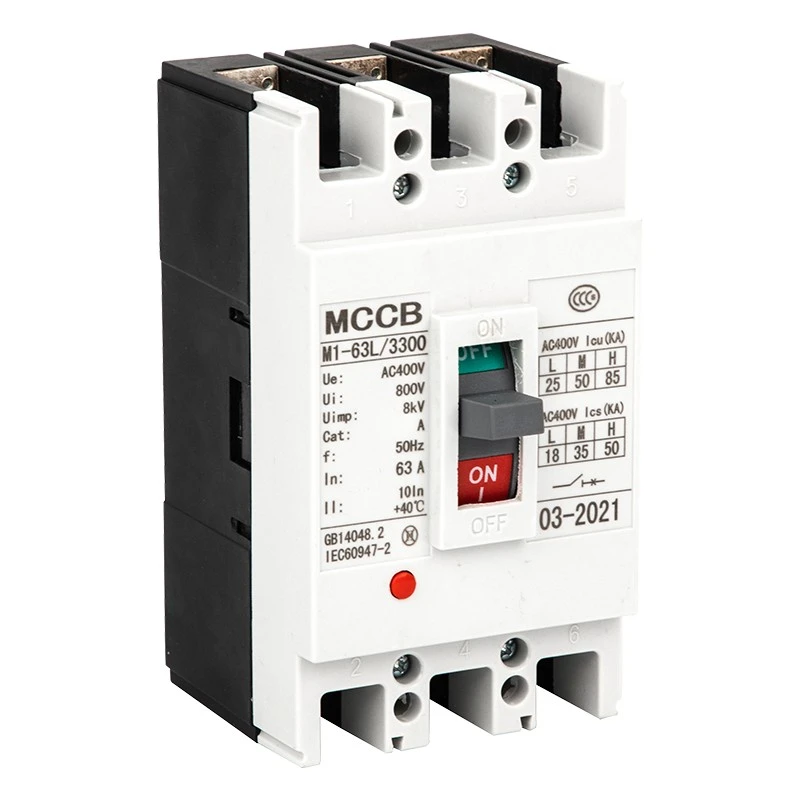

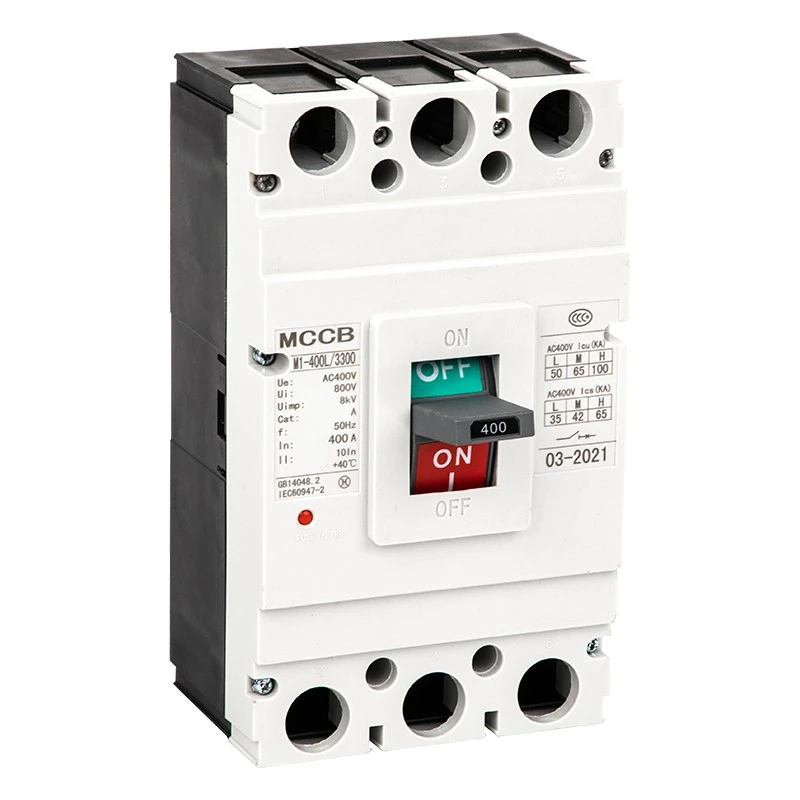

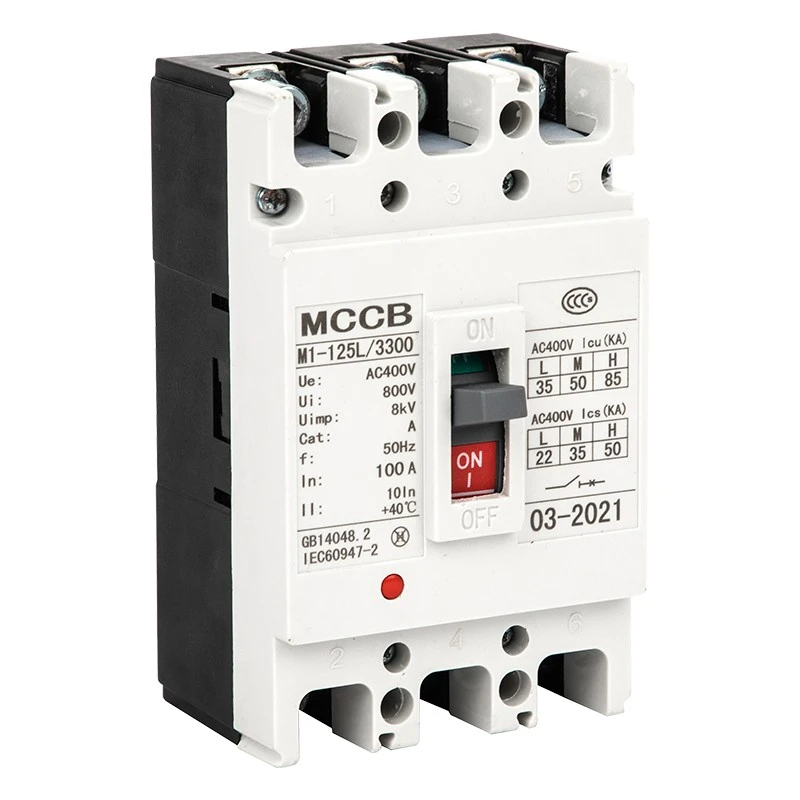

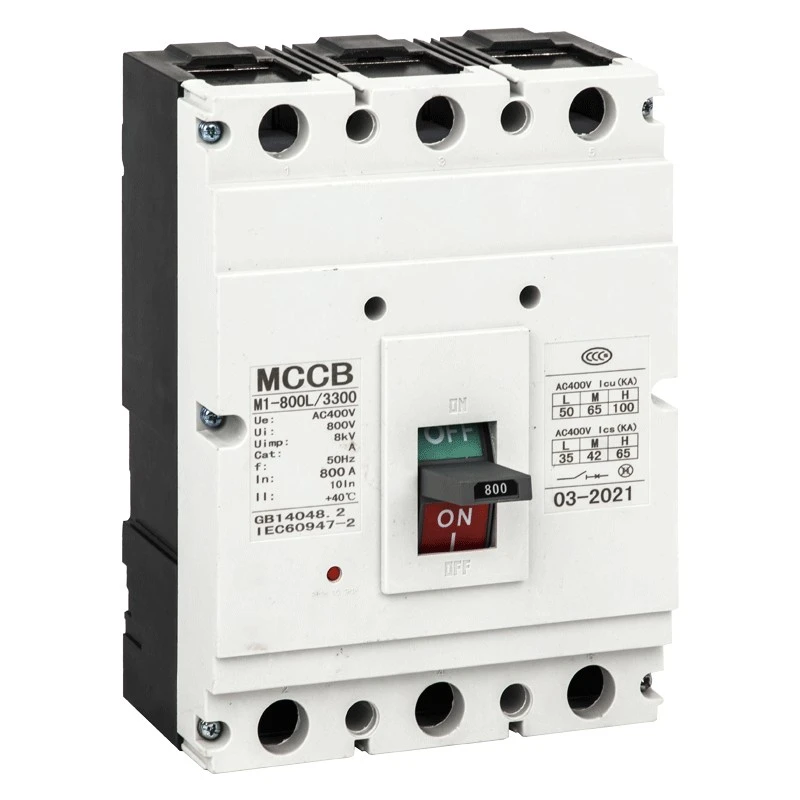

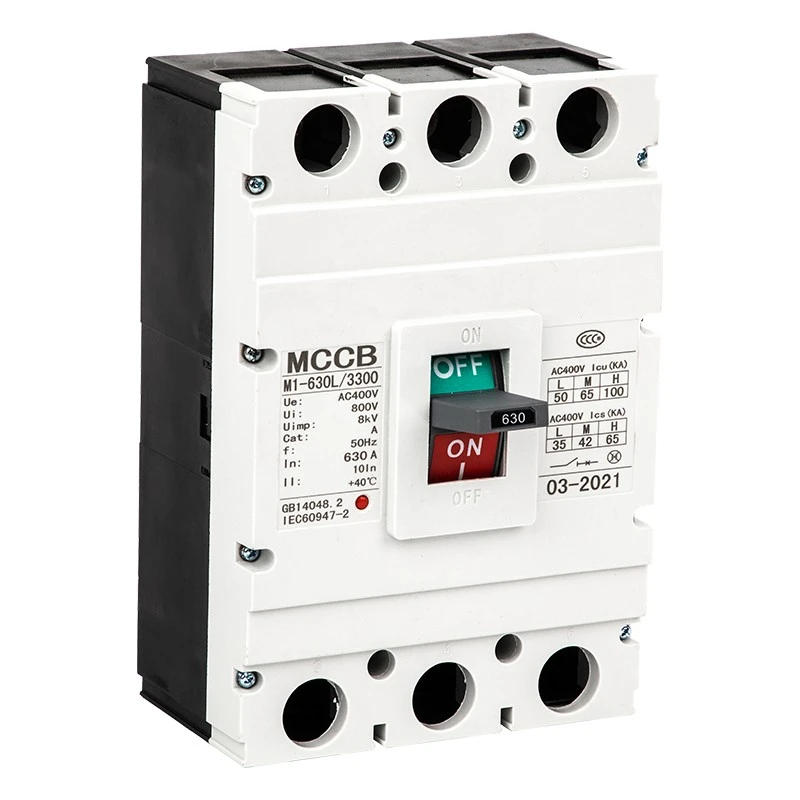

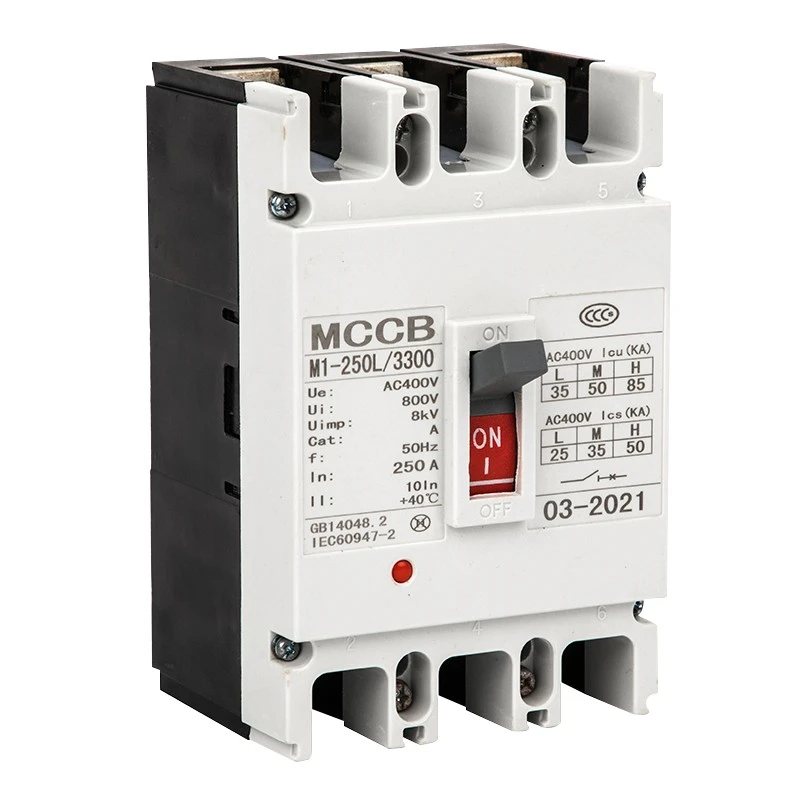

CM1 Molded Case Circuit Breaker
Model:DAM2 (CM1) Series
ဤ CDADA CM1 Molded Case Circuit Breaker (MCCB) သည် IEC60947-2 အသိအမှတ်ပြုလက်မှတ်နှင့် စက်မှုစွမ်းအင်စနစ်များအတွက် တည်ငြိမ်သောစွမ်းဆောင်ရည်ဖြင့် အစုလိုက်ဝယ်ယူမှုအတွက် တည်ဆောက်ထားသည်။ CM1 MCCB သည် ကြံ့ခိုင်မှုမြင့်မားသောဖွဲ့စည်းပုံနှင့် ယုံကြည်စိတ်ချရသော tripping ယန္တရားကိုအသုံးပြု၍ တပ်ဆင်ထိန်းသိမ်းရလွယ်ကူသည်။ ၎င်းသည် တာရှည်ခံဒီဇိုင်းဖြင့် ဉာဏ်ရည်ထက်မြက်သောအကာအကွယ်ကို ပေါင်းစပ်ထားပြီး ဓာတ်အားဖြန့်ဖြူးမှုနှင့် အကြီးစားစက်မှုလုပ်ငန်းသုံးများတွင် တာရှည်ဝန်ဆောင်မှုသက်တမ်းကို အာမခံပါသည်။
ဤ DAM2 (CM1) စီးရီး CM1 Molded Case Circuit Breaker သည် တရုတ်နိုင်ငံရှိ ယုံကြည်စိတ်ချရသော ထုတ်လုပ်သူနှင့် ပေးသွင်းသူ Shanghai DADA Electric Co., Ltd. မှ ထုတ်လုပ်သည့် စွမ်းဆောင်ရည်မြင့် ဗို့အားနိမ့် အကာအကွယ်ကိရိယာတစ်ခုဖြစ်သည်။ အဆင့်သတ်မှတ်ထားသော လျှပ်ကာဗို့အား 800V အထိ၊ အဆင့်သတ်မှတ်ထားသော အလုပ်ဗို့အား 400V/690V၊ နှင့် 63A မှ 1600A အထိ အဆင့်သတ်မှတ်ထားသော လက်ရှိဖြင့်၊ ၎င်းအား ပါဝါဖြန့်ဖြူးခြင်း၊ ဆားကစ်ကာကွယ်ရေး၊ မော်တာထိန်းချုပ်ခြင်းနှင့် မကြာခဏပြောင်းခြင်းအတွက် တွင်ကျယ်စွာအသုံးပြုပါသည်။
ဤစီးရီးသည် ဒေါင်လိုက်နှင့် အလျားလိုက် တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်၊ IEC60947-2 စံနှုန်းကို လိုက်နာကာ ပါဝါစက်ပစ္စည်းများအတွက် ပြီးပြည့်စုံသော ဝန်ပိုခြင်း၊ ဆားကစ်နှင့် ဗို့အားအောက် အကာအကွယ်ပေးပါသည်။
ထုတ်ကုန်အင်္ဂါရပ်များ
★ အဆင့်သတ်မှတ် လျှပ်ကာဗို့အား: 800V; အလုပ်လုပ်သောဗို့အား: 400V/690V
★ လက်ရှိအကွာအဝေး- 63A၊ 100A၊ 225A၊ 400A၊ 630A၊ 800A၊ 1250,1600A
★ Breaking capacity : L standard ၊ M medium ၊ H high breaking အမျိုးအစား
★ အပူ-သံလိုက်နှင့် လျှပ်စစ်သံလိုက် နှစ်ထပ်ထုတ်လွှတ်မှုမုဒ်များ
★ ဒေါင်လိုက်/အလျားလိုက် တပ်ဆင်မှု၊ သီးခြားအသုံးပြုမှုအတွက် သင့်လျော်သည်။
★ ကျယ်ပြန့်သော ပတ်ဝန်းကျင် အပူချိန် အကွာအဝေး: -5 ℃ ~ + 40 ℃
★ အမြင့်ပေ ≤2000m၊ လေထုညစ်ညမ်းမှုဒီဂရီ ၃
အသုံးချမှု
CDADA CM1 Molded Case Circuit Breaker ကို စက်ရုံများ၊ အဆောက်အဦများ၊ ဒေတာစင်တာများ၊ ဓာတ်အားပေးစက်ရုံများ၊ အခြေခံအဆောက်အဦများ၊ စက်ကိရိယာများနှင့် ဓာတ်အားဖြန့်ဖြူးရေးပုံးများအပါအဝင် စက်မှုနှင့် မြို့ပြဓာတ်အားဖြန့်ဖြူးရေးစနစ်များတွင် တွင်ကျယ်စွာ အသုံးချပါသည်။ ဆောက်လုပ်ရေး၊ သတ္တုဗေဒ၊ ရေနံဓာတုနှင့် အခြားစက်မှုလုပ်ငန်းများတွင် မော်တာကာကွယ်ရေး၊ ဆားကစ်ပြောင်းလဲခြင်းနှင့် ဘေးကင်းသော ပါဝါထောက်ပံ့မှုများအတွက်လည်း အသုံးပြုပါသည်။
နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
★ စံနှုန်းများ- IEC60947-2၊ GB14048.2
★ ကြိမ်နှုန်း- AC 50Hz/60Hz
★ ဝင်ရိုးစွန်း: 1P,2P, 3P, 4P
★ ဖြန့်ချိမှု- အပူ-သံလိုက် (နှစ်ဆ)၊ လျှပ်စစ်သံလိုက် (ချက်ချင်း)၊
★ချက်ချင်းဆက်တင်- ဖြန့်ဝေမှုအမျိုးအစား 10In±20%; မော်တာအမျိုးအစား 12In±20%
★ တပ်ဆင်ခြင်း- ရှေ့ဝါယာကြိုး၊ နောက်ဝါယာကြိုး၊ ပလပ်အင် အမျိုးအစား
★ လည်ပတ်မှု- လက်စွဲ၊ လျှပ်စစ်လည်ပတ်မှု ယန္တရား
|
မော်ဒယ် |
ဝင်ရိုးစွန်း |
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။ (က) |
အဆင့်သတ်မှတ်ထားသည်။ လည်ပတ်ခြင်း။ ဗို့အား (v) |
အဆင့်သတ်မှတ်ထားသည်။ insulation ဗို့အား (v) |
အဆင့်သတ်မှတ်ထားသည့် အဆုံးစွန်သော ဝါယာရှော့ - ဆားကစ်ဖောက်ထွင်းနိုင်မှု (Icu) |
မီးထိုးပွဲ အကွာအဝေး (မီလီမီတာ) |
||
|
ဗို့အားစမ်းသပ်ပါ။ (v) |
Icu (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
၁၀၊ ၁၆၊ ၂၀၊ ၂၅၊ ၃၂၊ ၄၀၊ ၅၀၊ ၆၃ |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
၃၊၄ |
50 |
35 |
|||||
|
DAM2L-100 |
၃၊၄ |
၁၆၊ ၂၀၊ ၂၅၊ ၃၂၊ ၄၀၊ ၅၀၊ ၆၃၊ ၈၀၊ ၁၀၀ |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
၂၊ ၃၊ ၄ |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
၃၊၄ |
690 |
10 |
5 |
||||
|
DAM2M-100 |
၂၊ ၃၊ ၄ |
20 |
10 |
|||||
|
DAM2L-225 |
၃၊၄ |
၁၀၀၊ ၁၂၅၊ ၁၄၀၊ ၁၆၀၊ ၁၈၀၊ ၂၀၀၊ ၂၂၅ |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
၂၊ ၃၊ ၄ |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
၃၊၄ |
690 |
10 |
5 |
||||
|
DAM2M-225 |
၂၊ ၃၊ ၄ |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
၂၂၅၊ ၂၅၀၊ ၃၁၅၊ ၃၅၀၊၄၀၀ |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
၃၊၄ |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
၃၊၄ |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
၄၀၀၊ ၅၀၀၊ ၆၃၀ |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
၃၊၄ |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
၃၊၄ |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
၆၃၀၊ ၇၀၀၊ ၈၀၀ |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
၈၀၀၊ ၁၀၀၀၊ ၁၂၅၀ |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
ကောက်ကြောင်းနှင့် တပ်ဆင်မှု အတိုင်းအတာများ
ကျွန်ုပ်တို့၏ CM1 MCCB သည် ရှေ့ဝါယာကြိုး၊ နောက်ဝါယာကြိုးနှင့် ပလပ်အင်အမျိုးအစားအပါအဝင် 63A–1600A မော်ဒယ်များအတွက် အတိုင်းအတာဒေတာကို ပေးပါသည်။ မတူညီသော ဖရိမ်အရွယ်အစားများ (63/100/225/400/630/800/1250/1600) သည် စံကက်ဘိနက်တပ်ဆင်မှုအတွက် H၊ H1၊ H2 အတိုင်းအတာများနှင့် ကိုက်ညီပါသည်။ လူကိုယ်တိုင်နှင့် လျှပ်စစ်လည်ပတ်မှု ယန္တရား အမြင့်ကိုလည်း တပ်ဆင်ရလွယ်ကူစေရန် စံပြုထားသည်။
ဆက်စပ်ပစ္စည်းများနှင့် လုပ်ဆောင်ချက်များ
အတွင်းပိုင်းဆက်စပ်ပစ္စည်းများ
★ Shunt ထုတ်လွှတ်မှု- ယုံကြည်စိတ်ချရသော ခလုတ်တိုက်ခြင်းအတွက် 70% မှ 110% အဆင့်သတ်မှတ်ထားသော ဗို့အား
★ အောက်-ဗို့အားထုတ်လွှတ်မှု- အလိုအလျောက်ကာကွယ်မှုအတွက် 35% မှ 70% ဗို့အားကျဆင်းခြင်း။
★ Auxiliary contact & alarm contact- အချက်ပြတုံ့ပြန်ချက်နှင့် အမှားအယွင်းအချက်ပေးသံ
★ ကြိုတင်ပေးချေသည့်မီတာ သီးသန့်ထုတ်လွှတ်မှု- 0.5-2s နှောင့်နှေးသွားခြင်း။
ပြင်ပဆက်စပ်ပစ္စည်းများ
★ Manual လည်ပတ်ယန္တရား
★ လျှပ်စစ် (မော်တာ) လည်ပတ် ယန္တရား
★ Phase ပိုင်းခြားခြင်းများ၊ တပ်ဆင်ထားသောဝက်အူများ၊ busbar အစုံများ

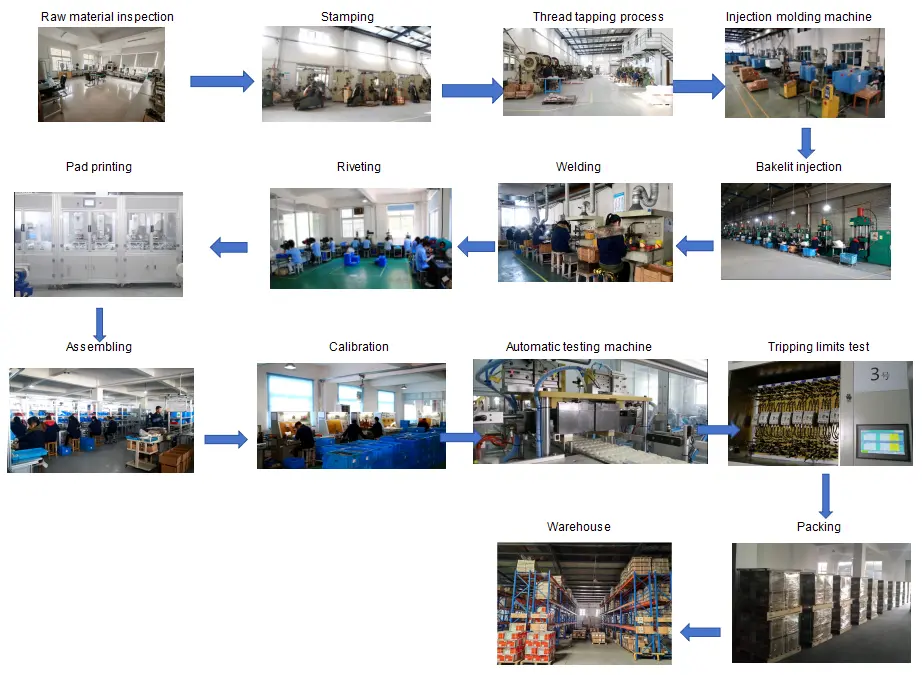

အရည်အသွေးထိန်းချုပ်စီးဆင်းမှု
ကုန်ကြမ်းစစ်ဆေးခြင်း → ထုတ်လုပ်မှုလုပ်ဆောင်ခြင်း → စည်းမျဥ်းစည်း → ခရီးစဉ်ဝိသေသစမ်းသပ်မှု → အပူချိန်မြင့်တက်ခြင်းစမ်းသပ်ခြင်း → ရှော့တိုက်စစ်ဆေးခြင်း → အိုမင်းခြင်းစမ်းသပ်ခြင်း → ပုံပန်းသဏ္ဍာန်နှင့် အတိုင်းအတာစစ်ဆေးခြင်း → ထုပ်ပိုးခြင်း → တင်ပို့ခြင်းမပြုမီ နောက်ဆုံးစစ်ဆေးခြင်း
ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။
★ ဘေးကင်းလုံခြုံသောသယ်ယူပို့ဆောင်ရေးအတွက် စံပို့ကုန်ပုံး + သစ်သားလွှာ
★ အညွှန်း- မော်ဒယ်၊ လက်ရှိ၊ တိုင်၊ အရေအတွက်၊ လက်မှတ်
★ ပင်လယ်၊ လေ နှင့် မြေပြင် ထောက်ပံ့ပို့ဆောင်ရေး အတွက် သင့်လျော်သည်။
အောင်လက်မှတ်များ
IEC60947-2၊ GB14048.2၊ CE၊ CB၊ ROHS နှင့် အခြားနိုင်ငံတကာ အတည်ပြုချက်များ။

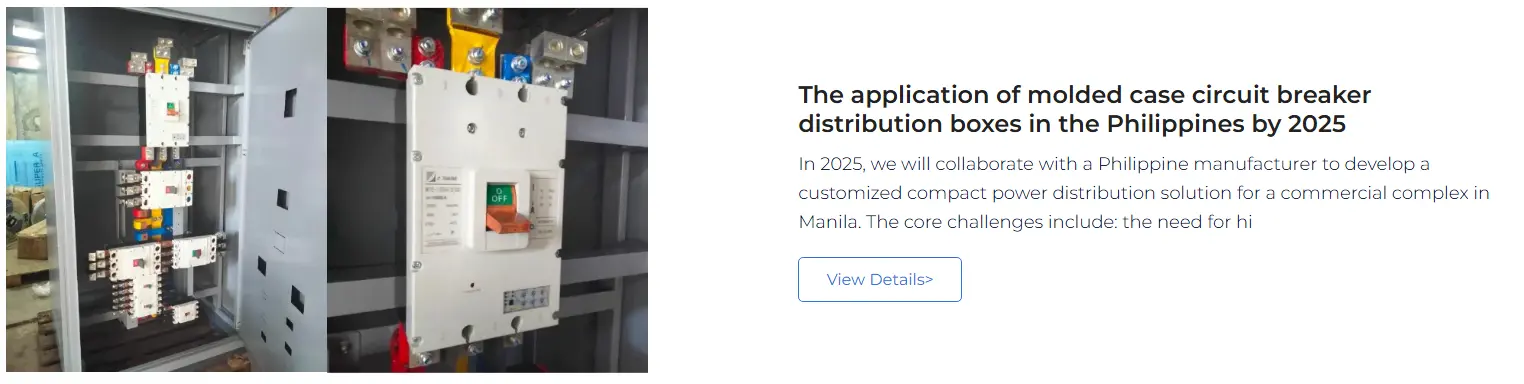

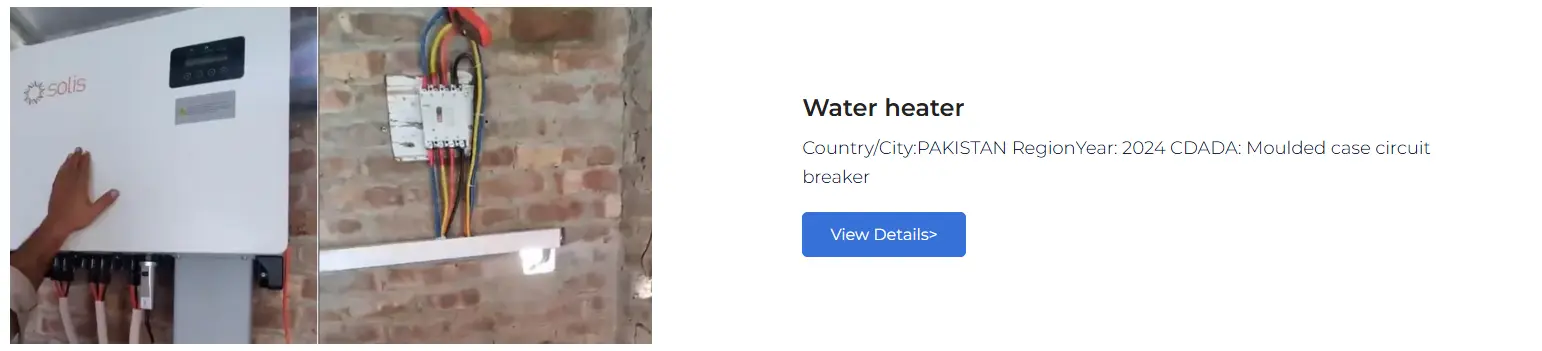

ဖောက်သည် ပူးပေါင်းဆောင်ရွက်ရေး ကိစ္စများ
CDADA DAM2 စီးရီး MCCB သည် ဥရောပ၊ အရှေ့တောင်အာရှ၊ အရှေ့အလယ်ပိုင်း၊ အာဖရိကနှင့် တောင်အမေရိကရှိ စက်ကိရိယာထုတ်လုပ်သူများ၊ စက်မှုပစ္စည်းထုတ်လုပ်သူများ၊ ဆောက်လုပ်ရေးကန်ထရိုက်တာများနှင့် OEM အမှတ်တံဆိပ်များအပါအဝင် ကမ္ဘာတစ်ဝှမ်းရှိ သုံးစွဲသူများအတွက် ထောက်ပံ့ပေးထားပါသည်။ ကျွန်ုပ်တို့သည် ရေရှည်လုပ်ဖော်ကိုင်ဖက်များအတွက် တည်ငြိမ်သော အစုလိုက်ထောက်ပံ့မှုနှင့် စိတ်ကြိုက်ဖြေရှင်းနည်းများကို ပေးဆောင်ပါသည်။
