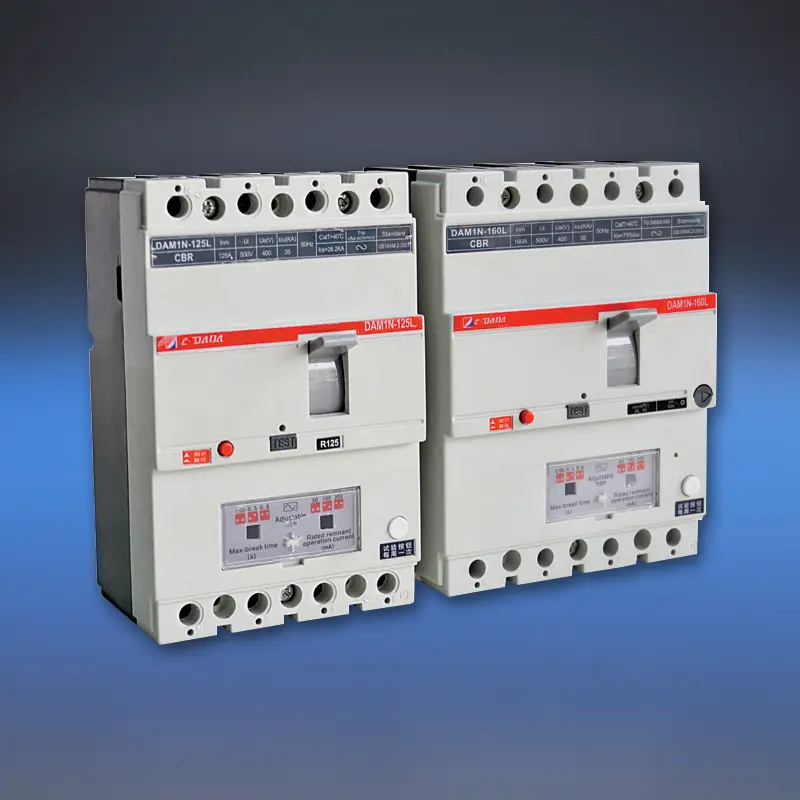

Leakage Protection ဖြင့် MCCB

ဝန်ပိုလွန်ခြင်းနှင့် ပတ်လမ်းတိုခြင်းမှ ကာကွယ်ခြင်းထက် လျှပ်စစ်အန္တရာယ်ကို မြှင့်တင်ပါ CDADA DAM1L Series MCCB မှ ယိုစိမ့်မှုကာကွယ်မှုနှင့်အတူ built-in residual current (RCD/ELCB) လုပ်ဆောင်ချက်ပါရှိသော ပေါင်းစပ်ပုံသွင်းထားသော ဆားကစ်ဘရိတ်ကာတစ်ခု။ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူ Shanghai DADA Electric CO., LTD မှ နိုင်ငံတကာစံချိန်စံညွှန်းများအတိုင်း ဒီဇိုင်းထုတ်ထားပြီး၊ ဤယိုစိမ့်မှု MCCB 4P သည် စွမ်းဆောင်ရည်မြင့်မားသော ဓာတ်အားဖြန့်ဖြူးမှုကို အသက်နှင့် မီးခြွေတာနိုင်သော မြေပြင်အမှားရှာဖွေခြင်းနှင့်အတူ ပေါင်းစပ်ထားသည်။

400V/415V တွင် 10A မှ 500A မှ အဆင့်သတ်မှတ်ထားပြီး၊ ၎င်းသည် ချိန်ညှိနိုင်သော ကျန်ရှိသောလည်ပတ်မှုလက်ရှိ (30mA–1000mA) နှင့် စိတ်ကြိုက်အချိန်ကြန့်ကြာမှု—တစ်ကိုယ်ရေလုံခြုံမှုအတွက် အံဝင်ခွင်ကျကာကွယ်မှု (≤30mA) သို့မဟုတ် မီးဘေးအန္တရာယ်ကာကွယ်ရေး (100mA–500mA+) တို့ကို ပေးဆောင်သည်။ Multi-phase ပါဝါသုံး အီလက်ထရွန်းနစ်ပစ္စည်းများဖြင့်၊ အဆင့်တစ်ခု ပျက်သွားပါက သို့မဟုတ် ဗို့အား 50V သို့ ကျဆင်းသွားပါကတောင်မှ ၎င်းသည် လည်ပတ်နေဆဲဖြစ်ပြီး၊ ဥမင်လှိုင်ခေါင်းများ၊ အထပ်မြင့်များ၊ သယ်ယူပို့ဆောင်ရေး အချက်အချာကျသော အဆောက်အအုံများနှင့် စက်မှုစက်ရုံများကဲ့သို့ အရေးကြီးသော အခြေခံအဆောက်အအုံများတွင် တုနှိုင်းမယှဉ်နိုင်သော ယုံကြည်စိတ်ချရမှုကို သေချာစေသည်။

အဓိကသတ်မှတ်ချက်များ

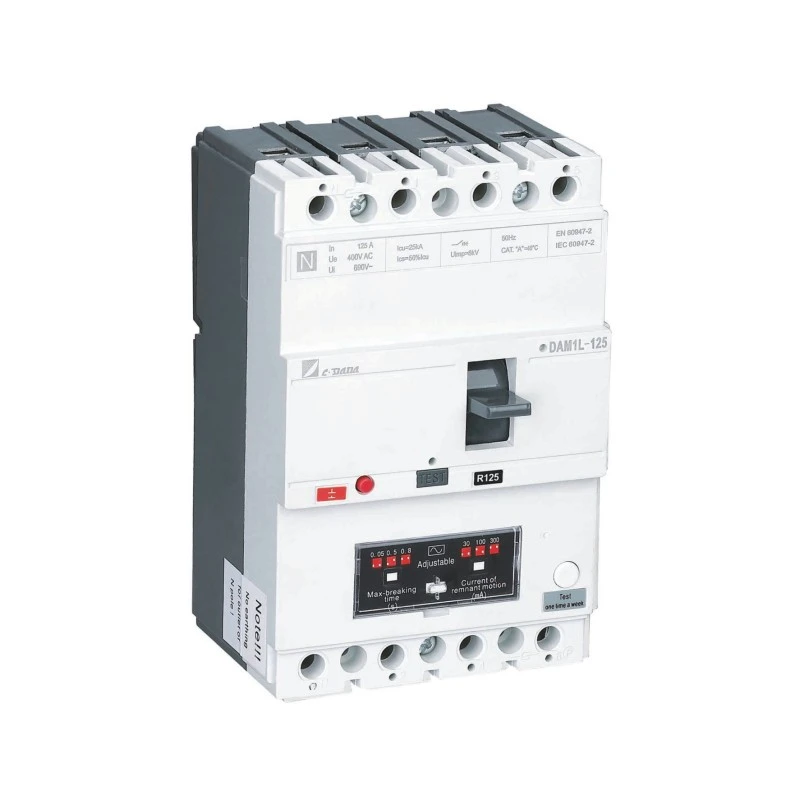

မော်ဒယ်- DAM1L စီးရီး – Earth Leakage MCCB (CBR-type MCCB)

တိုင်များ- 4P (စံ၊ 3P တောင်းဆိုမှုတွင် ရနိုင်သည်)

အဆင့်သတ်မှတ်ထားသော လက်ရှိ (In): 10A – 500A

အဆင့်သတ်မှတ်ထားသော ဗို့အား- 400V / 415V AC၊ 50Hz

လျှပ်ကာဗို့အား (Ui): 400V (≤160A), 690V (>250A)

ကျန်ရှိသော လက်ရှိဆက်တင်များ (I△n): 30mA၊ 100mA၊ 300mA၊ 500mA၊ 1000mA

ချိန်ညှိနိုင်မှု- I△n နှင့် ခရီးအချိန် (ချက်ချင်း သို့မဟုတ် နှောင့်နှေး)

Breaking Capacity အမျိုးအစားများ-

B အမျိုးအစား- အခြေခံ (Inm < 100A)

S အမျိုးအစား- စံ

H အမျိုးအစား- မြင့်မားသော ဖောက်ထွင်းမှု (> 160A)

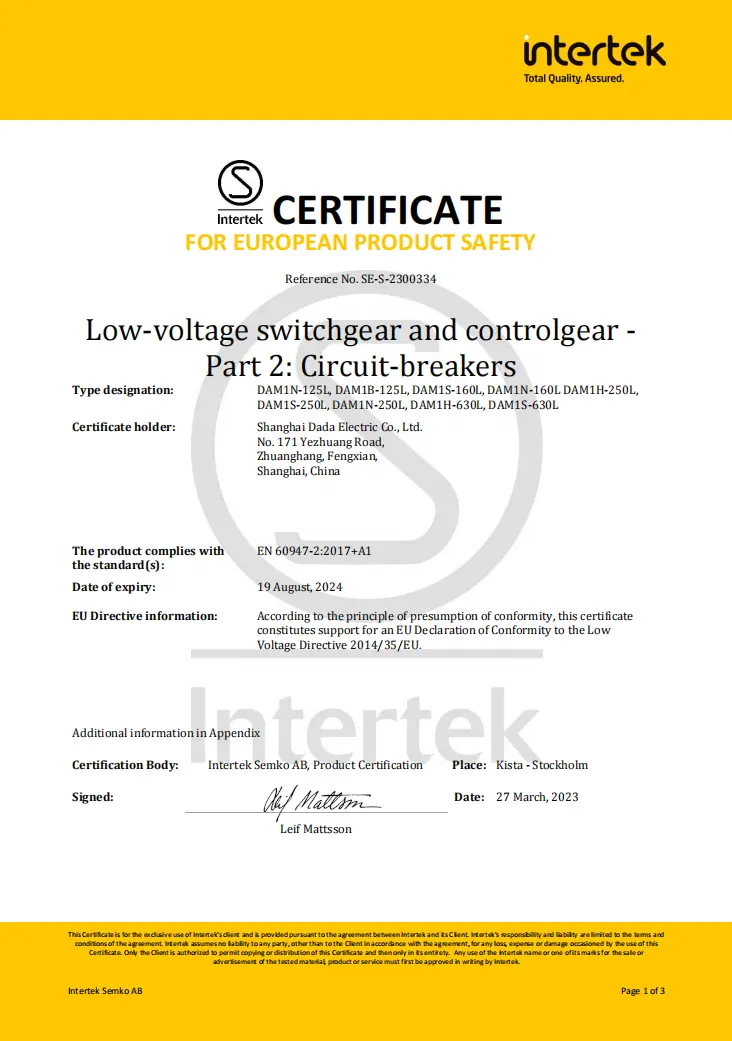

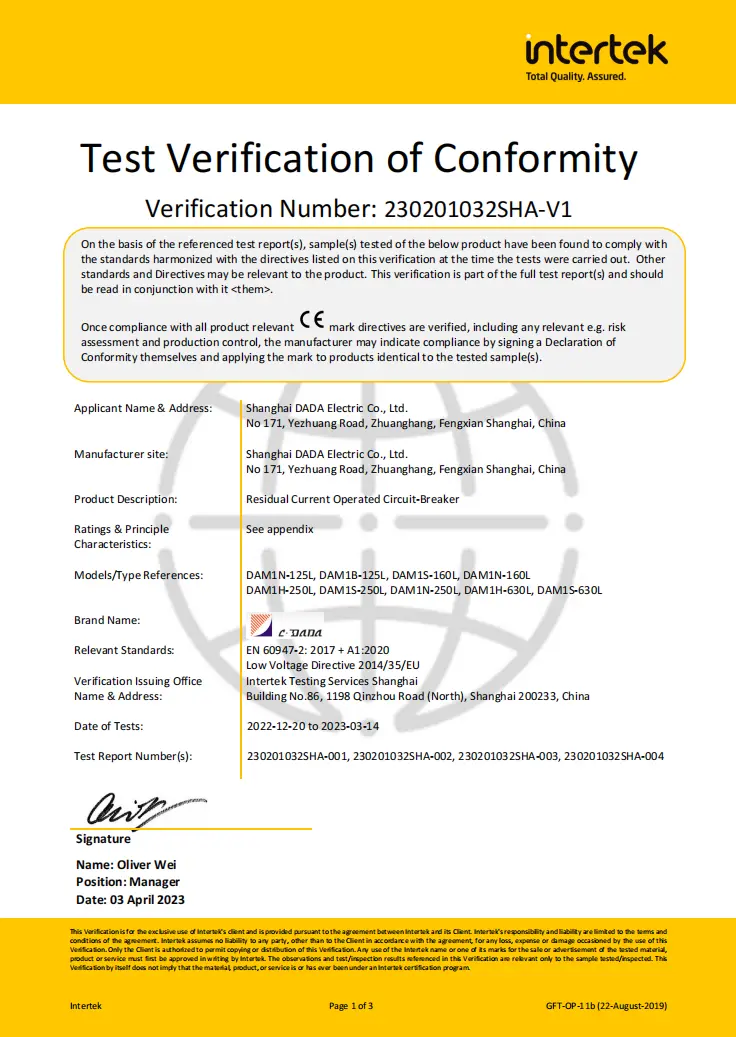

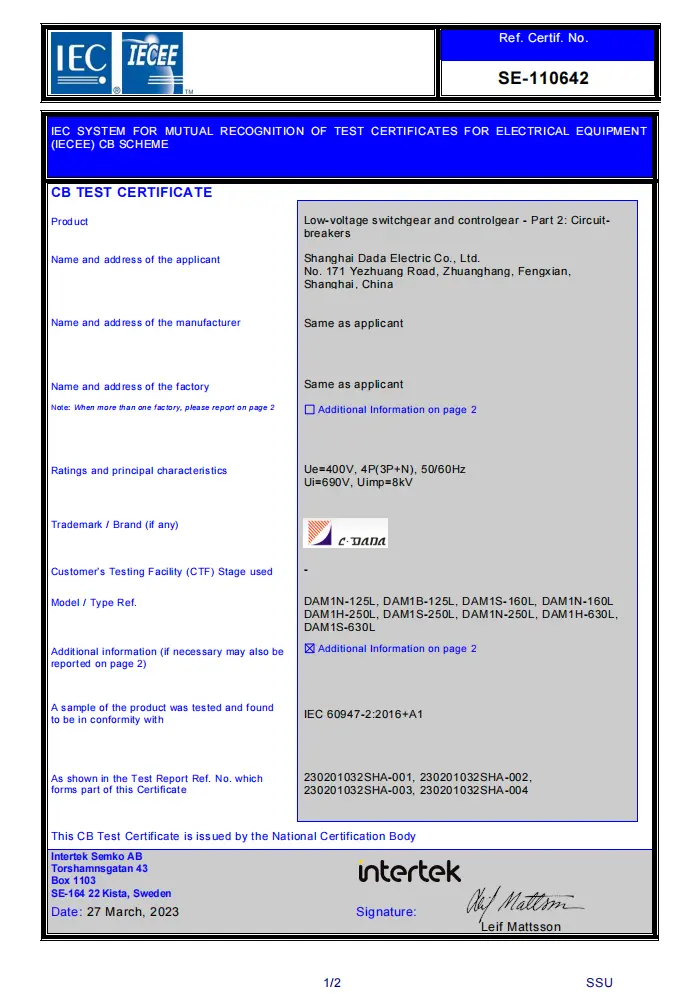

အသိအမှတ်ပြုလက်မှတ်များ- CE၊ CB၊ SEMKO

အဓိကအင်္ဂါရပ်များ-

★ Multi-phase ပါဝါ RCD ဆားကစ် → 50V အထိ အလုပ်လုပ်သည်။

★ ပင်မနှင့် ပြိုင်ကားအဆက်အသွယ်များကို ခွဲခြားပါ။

★ Push-to-trip စမ်းသပ်ခလုတ်

★ ချိန်ညှိနိုင်သော သံလိုက်ဆက်တင် (0.8–1.0×In)

★ အားကောင်းသော EMI/RFI စွက်ဖက်မှုဆန့်ကျင်နိုင်စွမ်း

★ ဆက်စပ်ပစ္စည်း အပြည့်အစုံ- shunt ခရီး၊ အရန်/ အချက်ပေး အဆက်အသွယ်များ၊ rotary လက်ကိုင်

နည်းပညာဆိုင်ရာအချက်အလက်စာရွက်

Earth-Leakage Circuit Breakers (ELCB)

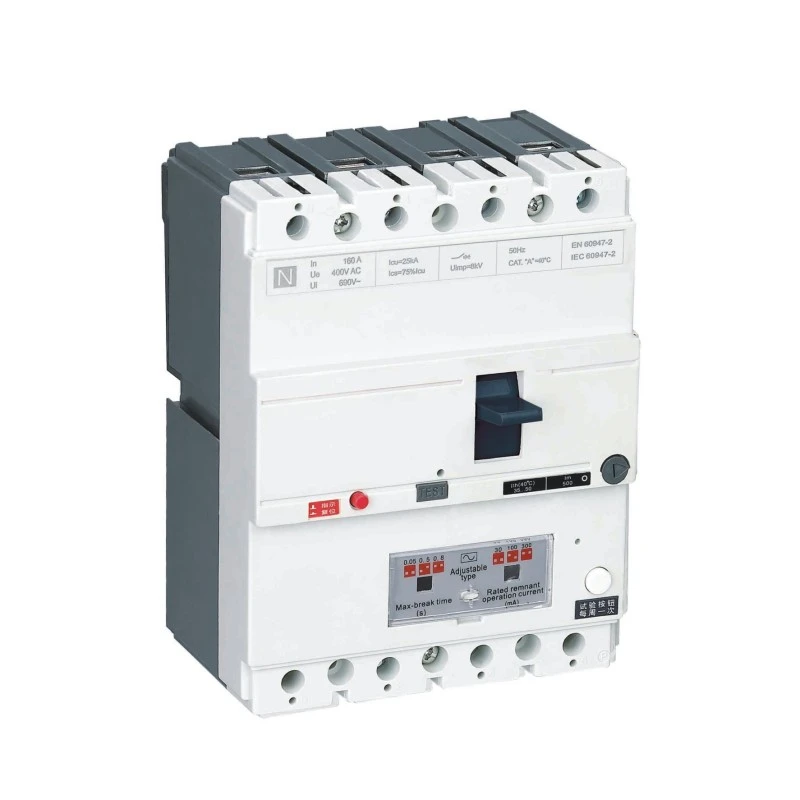

မော်ဒယ်			DAM1-125L			DAM1-160L
စွမ်းဆောင်ရည်ကုဒ်ကိုချိုးဖောက်ခြင်း။			B	N	S	B	N	S
ဖရိမ်အရွယ်အစား၏ အဆင့်သတ်မှတ်ထားသော Current- Inm (A)			125A			160A
အဆင့်သတ်မှတ်ထားသော Current-In(40,50 သို့မဟုတ် 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
ဝင်ရိုးစွန်းအရေအတွက်			4P			4P
အိုင်ကူ (KA)			25	35	50	25	35	50
အိုင်အက်စ်(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(peak)/cos ф (KA)			၄၀/၀.၃	၇၃.၅/၀.၂၅	105/0.25	၄၁/၀.၃	၇၃.၅/၀.၂၅	၁၁၀/၀.၂၅
(I△m)KA/cosф			၉/၀.၅			၁၉/၀.၅
ကျန်ရှိသော လက်ရှိအဆင့်သတ်မှတ်ချက်(mA)			100-300-500			100-300-500
အချိန်နှောင့်နှေး(ms)			၅၀-၅၀၀-၈၀၀			၅၀-၅၀၀-၈၀၀
Uimp (V)			10000			8000
Dielectric Propery (V)			2500			3000
lonization အကွာအဝေး (mm)			≤30/0			≤30/0
ခံနိုင်ရည်ရှိသည်။	စုစုပေါင်း သံသရာ		8000			8000
	လျှပ်စစ်ဘဝ		1000			1000
	စက်ပိုင်းဆိုင်ရာဘဝ		7000			7000
အမျိုးအစား (EN 60947-2/IEC 60947-2)	ပင်မပတ်လမ်း		A/0			A/0
	အရန်ဆားကစ်		AC-15			AC-15
Voltage Release အောက်			√			√
Shunt ဖြန့်ချိသည်။			√			√
အရန်ဆက်သွယ်ရန်			√			√
နှိုးစက် ဆက်သွယ်ရန်			√			√
Auxiliary Contact နှင့် Alarm Contact			√			√
ကိုင်တွယ်လည်ပတ်မှု ယန္တရား			√			√
လျှပ်စစ်လည်ပတ်မှု ယန္တရား			√			√
Terminal ကာဗာ			√			√
အဆင့်ခွဲ			√			√
	W (မီလီမီတာ)	3P	-			-
		4P	101			120
	L (မီလီမီတာ)	3P	-			-
		4P	155			120
	ဇ (မီလီမီတာ)	3P	-			-
		4P	70			70
အလေးချိန်	ပုံသေဗားရှင်း 3P/4P		-			-
	ပလပ်အင်ဗားရှင်း 3P/4P		-			-
	ဗားရှင်း 3P/4P ကို ​​ရေးဆွဲပါ။		-			-

ယိုစိမ့်မှုကာကွယ်မှုနှင့်အတူ CDADA MCCB ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

★ True Integrated Safety

အပိုပရိုဂရမ် RCD မော်ဂျူးများနှင့်မတူဘဲ၊ DAM1L တွင် စက်ရုံမှ ချိန်ညှိထားသော ယိုစိမ့်မှုကာကွယ်မှု-- ပြီးပြည့်စုံသော ပေါင်းစပ်ညှိနှိုင်းမှုနှင့် လိုက်ဖက်ညီမှုပြဿနာများကို ဖယ်ရှားပေးပါသည်။

★ RCD Circuit အတွက် Multi-Phase Power

အဆင့်တစ်ခု ဆုံးရှုံးပါက အစောပိုင်း RCD များ မအောင်မြင်ပါ။ CDADA ၏ ဒီဇိုင်းသည် အကာအကွယ် အီလက်ထရွန်းနစ်ပစ္စည်းများအား ပါဝါပေးရန်အတွက် အဆင့်အားလုံးကို အသုံးပြုထားသောကြောင့် ၎င်းသည် အဆင့်ဆုံးရှုံးမှု သို့မဟုတ် ပြင်းထန်သော ဗို့အားလျော့နည်းနေချိန်၌ပင် ဆက်လက်အလုပ်လုပ်ပါသည်။

★ စက်ပစ္စည်းတစ်ခုတွင် Dual Protection Goals

◆ 30mA- တစ်ကိုယ်ရေ ရှော့ခ်ကာကွယ်မှုအတွက် IEC လိုအပ်ချက်များနှင့် ကိုက်ညီသည်။

◆ 100mA–1000mA- သေးငယ်ပြီး တည်မြဲသော မြေပြင်ချို့ယွင်းချက်များမှ လျှပ်ကာများ ပျက်စီးခြင်းမှ မီးလောင်ကျွမ်းခြင်းကို ကာကွယ်ပေးသည်

★ Real-World Conditions အတွက် Field-Adjustable

စိုစွတ်သောပတ်ဝန်းကျင်များ (ဥပမာ၊ ကားရေဆေး၊ ခြံများ) တွင် အနှောင့်အယှက်မဖြစ်စေရန် ချိန်ညှိမှု အာရုံခံနိုင်စွမ်းနှင့် အချိန်နှောင့်နှေးမှုကို ရှောင်ရှားပါ။

★ Industrial-Grade Reliability

မြင့်မားသော ဖောက်ထွင်းနိုင်မှု (H-type)၊ ခိုင်ခံ့သော arc ခွဲခြားခြင်းနှင့် IP20+ terminal အကာအကွယ်သည် ကြမ်းတမ်းသော စီးပွားရေးနှင့် စက်မှုလုပ်ငန်းဆိုင်ရာ ဆက်တင်များအတွက် သင့်လျော်စေသည်။

★ ကမ္ဘာလုံးဆိုင်ရာ လိုက်နာမှု၊ ဒေသတန်ဖိုး

ဥရောပ (CE/CB)၊ နော်ဒစ်နိုင်ငံများ (SEMKO)—ထုတ်ကုန်ပရောဂျက်များအတွက် စံပြ-ယုံကြည်စိတ်ချရသော တရုတ်ထုတ်လုပ်သူထံမှ ယှဉ်ပြိုင်စျေးနှုန်းဖြင့် လက်မှတ်ရထားသည်။

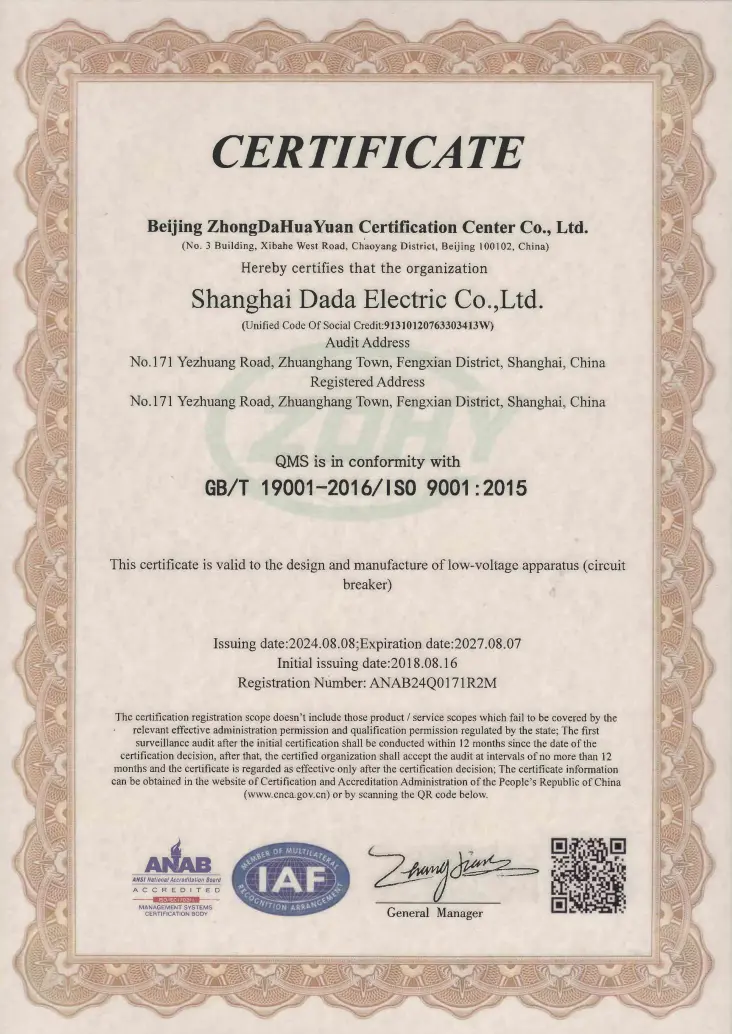

★ ကျွန်ုပ်တို့၏ကုန်ထုတ်လုပ်မှုစက်ရုံအား ISO9001:2015 အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်အောက်တွင် အသိအမှတ်ပြုထားသည်။

ရိုးရိုးအပလီကေးရှင်းများ

အထပ်မြင့်လူနေအိမ်- အဓိက ဝင်ငွေရရှိသူ သို့မဟုတ် ကြမ်းခင်းပြားများ (မီးအန္တရာယ်လျှော့ချရန်အတွက် 300mA)

ဥမင်များနှင့် မြေအောက်ရထားများ- ကျရှုံးမှု အန္တရာယ်ကင်းသော ယိုစိမ့်မှုကို သိရှိရန် လိုအပ်သော အရေးကြီးသော အခြေခံအဆောက်အဦ

ဆေးရုံများနှင့် ကျောင်းများ- စိုစွတ်သောနေရာများတွင် 30mA အကာအကွယ် (ဓာတ်ခွဲခန်းများ၊ သန့်စင်ခန်းများ)

စက်မှုစက်ရုံများ- မြေပြင်အမှားကို စောင့်ကြည့်စစ်ဆေးသည့် မော်တာ feeders များ

ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များ- ဝန်ထမ်းအကာအကွယ်ဖြင့် ယာယီဓာတ်အားဖြန့်ဖြူးခြင်း။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- စံ MCCB နှင့် ယိုစိမ့်မှုကာကွယ်မှုရှိသော MCCB အကြား ကွာခြားချက်မှာ အဘယ်နည်း။

A1- ပုံမှန် MCCB သည် overload နှင့် short circuit များကိုသာ ကာကွယ်ပေးသည်။ DAM1L သည် လက်ကျန်လျှပ်စီးကြောင်း (မြေကြီးယိုစိမ့်မှု) ထောက်လှမ်းခြင်း—မြေပေါ်သို့ လျှပ်စီးကြောင်းများ ပေါက်ကြားလာသောအခါ ခလုတ်တိုက်ခြင်း (ဥပမာ၊ လူတစ်ဦး သို့မဟုတ် ပျက်စီးနေသော ကာရံများမှတစ်ဆင့်)၊ လျှပ်စစ်ရှော့တိုက်ခြင်း သို့မဟုတ် မီးလောင်ကျွမ်းခြင်းတို့ကို ကာကွယ်ပေးသည်။

Q2- ကိုယ်ရေးကိုယ်တာအကာအကွယ်အတွက် 100A MCCB RCD ကို သုံးနိုင်ပါသလား။

A2: 30mA သတ်မှတ်ထားလျှင်သာ။ အဆင့်သတ်မှတ်ထားသော လက်ရှိ (100A) သည် ဝန်စွမ်းရည်ကို သတ်မှတ်သည်။ ကျန်ရှိသောဆက်တင် (I△n) သည် ဘေးကင်းရေးလုပ်ဆောင်ချက်ကို သတ်မှတ်သည်။ ရှော့ခ်ကာကွယ်ရေးအတွက်၊ I△n သည် In နှင့်မသက်ဆိုင်ဘဲ ≤30mA ဖြစ်ရပါမည်။

Q3- RCD circuit သည် အဘယ်ကြောင့် multi-phase power လိုအပ်သနည်း။

A3- အဆင့်တစ်ခုတည်းဖြင့် ပါဝါသုံးပါက၊ အဆင့်တစ်ခုတည်း ချို့ယွင်းမှုသည် ယိုစိမ့်မှုကာကွယ်ရေးကို ပိတ်မည်ဖြစ်သည်။ CDADA ၏ multi-phase ဒီဇိုင်းသည် RCD သည် အဆင့်ဆုံးရှုံးမှု သို့မဟုတ် ဗို့အားနိမ့် (50V အထိ)—ဘေးကင်းရေးအဆက်ပြတ်နေချိန်၌ပင် RCD သည် ဆက်လက်တက်ကြွနေကြောင်း သေချာစေသည်။

Q4- 4P ယိုစိမ့်မှု MCCB သည် TT သို့မဟုတ် TN-S စနစ်များအတွက် သင့်လျော်ပါသလား။

A4- ဟုတ်ကဲ့- TT၊ TN-S နှင့် IT စနစ်များအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။ 4P ဒီဇိုင်းသည် အဆင့်များအားလုံးကို ချိုးဖျက်ပြီး ဘက်မလိုက်သော၊ ဘက်မလိုက်နိုင်သော TT စနစ်များအတွက် မရှိမဖြစ် လိုအပ်ပါသည်။

Q5- မော်ဂျူလာ RCD + MCCB ပေါင်းစပ်မှုများထက် CDADA ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

A5- CDADA DAM1L ကမ်းလှမ်းချက်များ-

● သေးငယ်သောခြေရာ (ပေါင်းစပ်ကိရိယာနှစ်ခုနှင့် ပေါင်းစပ်ထားသည်)

● အာမခံချက်ရှိသောညှိနှိုင်းမှု (မတိုက်ဆိုင်မှုအန္တရာယ်မရှိ)

● ကုန်ကျစရိတ်သက်သာပြီး ဝိုင်ယာကြိုးရှုပ်ထွေးမှု

● ပိုမိုယုံကြည်စိတ်ချရမှု (တစ်ခုတည်းသော အလုံပိတ်ယူနစ်)

● သတ်မှတ်ထားသော အာရုံခံနိုင်စွမ်း RCD များဖြင့် ဆိုက်အတွင်း ချိန်ညှိနိုင်မှု မဖြစ်နိုင်ပါ။
