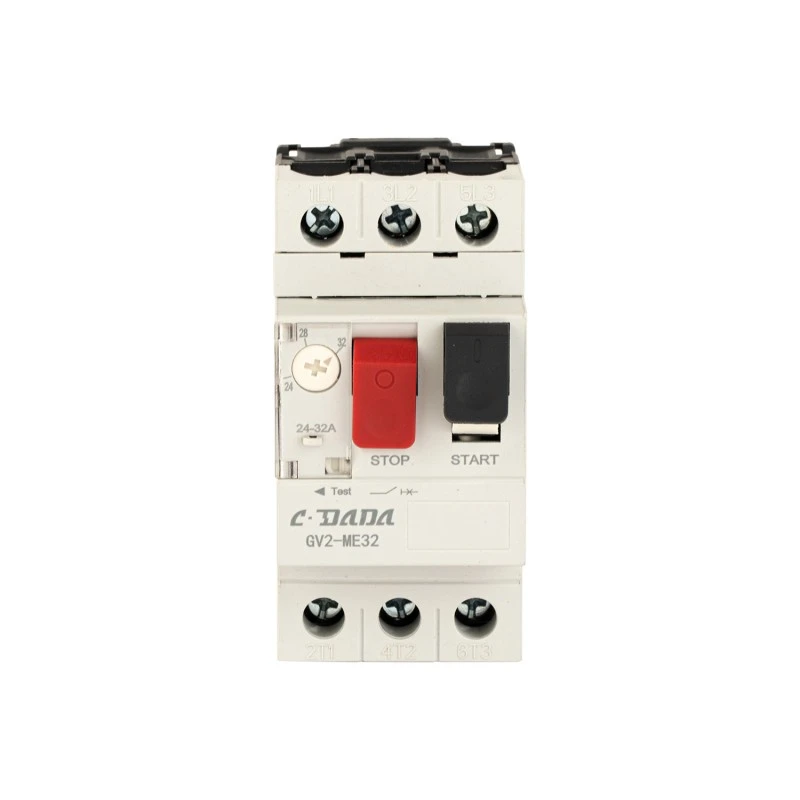

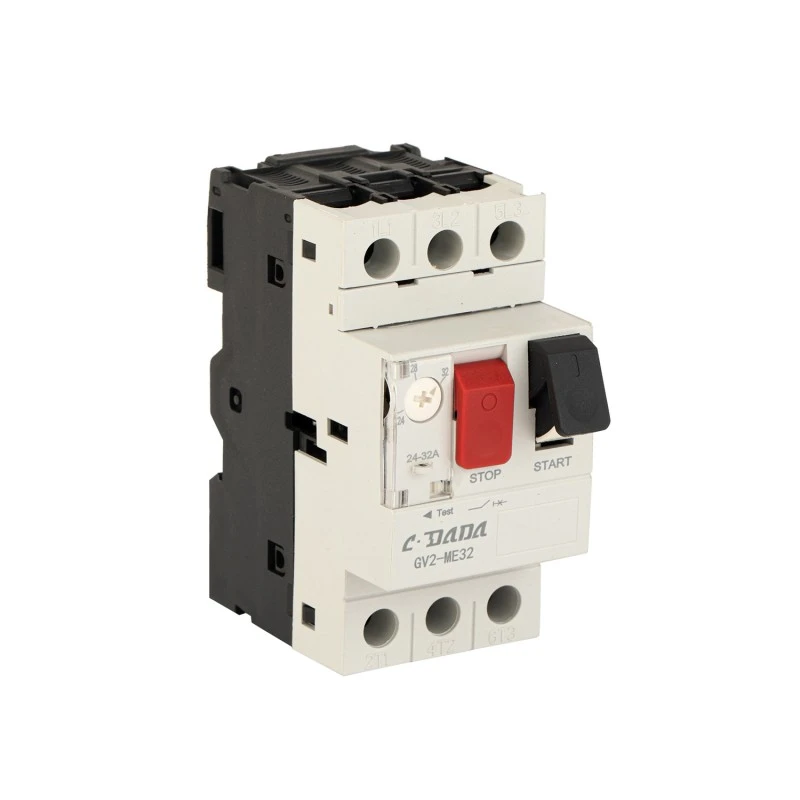

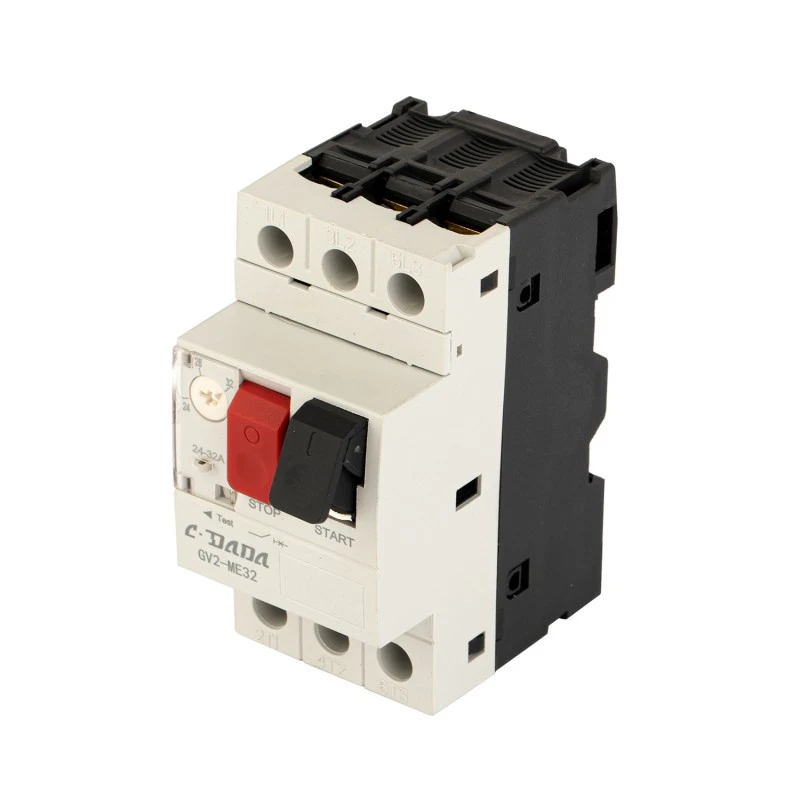

GV2 2P Motor Protection Circuit Breaker

Shanghai DADA Electric CO., LTD မှ အင်ဂျင်နီယာချုပ် တီထွင်ထားသော တိကျပြီး မြင့်မားသော ကျစ်လစ်သော ဖြေရှင်းချက် CDADA GV2 2P Motor Protection Circuit Breaker (MPCB) ဖြင့် မော်တာအကာအကွယ်ကို ရိုးရှင်းစေသည်။ မျိုးဆက်သစ်နည်းပညာပလပ်ဖောင်းကိုအသုံးပြု၍ အပြည့်အဝအလိုအလျောက်ထုတ်လုပ်ခြင်း။ Single-phase သို့မဟုတ် two-phase motor circuit များအတွက် ဒီဇိုင်းထုတ်ထားပြီး GV2 2P သည် overload၊ short-circuit၊ phase-loss (အစုံလိုက်အသုံးပြုသည့်အခါ 3-phase applications များအတွက်) နှင့် DIN-rail mounted device တစ်ခုတွင် သီးခြားလုပ်ဆောင်ချက်များကို ပေါင်းစပ်ထားသည်။

0.1A မှ 32A အထိ ချိန်ညှိနိုင်သော ဆက်တင်အကွာအဝေး၊ ပတ်ဝန်းကျင် အပူချိန် ပြောင်းလဲမှုများအတွက် အပူပေးလျော်မှုနှင့် 690V အဆင့်သတ်မှတ်ထားသော လျှပ်ကာဗို့အားဖြင့်၊ ၎င်းသည် ပန့်များ၊ ပန်ကာများ၊ ကွန်ပရက်ဆာများ၊ ပိုက်လိုင်းများနှင့် HVAC စနစ်များရှိ မော်တာငယ်များအတွက် ယုံကြည်စိတ်ချရသော အကာအကွယ်ကို အာမခံပါသည်။ စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်ဆိုင်ရာ လုပ်ဆောင်ချက်ပေါင်း 110,000 ပါ၀င်သည့် CE စံနှုန်းများနှင့် အသိအမှတ်ပြုထားပြီး၊ အရန်အဆက်အသွယ်များ၊ shunt release နှင့် undervoltage release ကဲ့သို့သော ရွေးချယ်နိုင်သော ဆက်စပ်ပစ္စည်းများ တပ်ဆင်ထားသော CDADA GV2 MPCB သည် နေရာချွေတာသော 2-pole ပုံစံဖြင့် စက်မှုအဆင့်စွမ်းဆောင်ရည်ကို ပေးဆောင်ပါသည်။

အဓိကသတ်မှတ်ချက်များ

မော်ဒယ်စီးရီး- GV2 2P MPCB

အမှတ်တံဆိပ်: CDADA | ထုတ်လုပ်သူ- Shanghai DADA Electric CO.,LTD

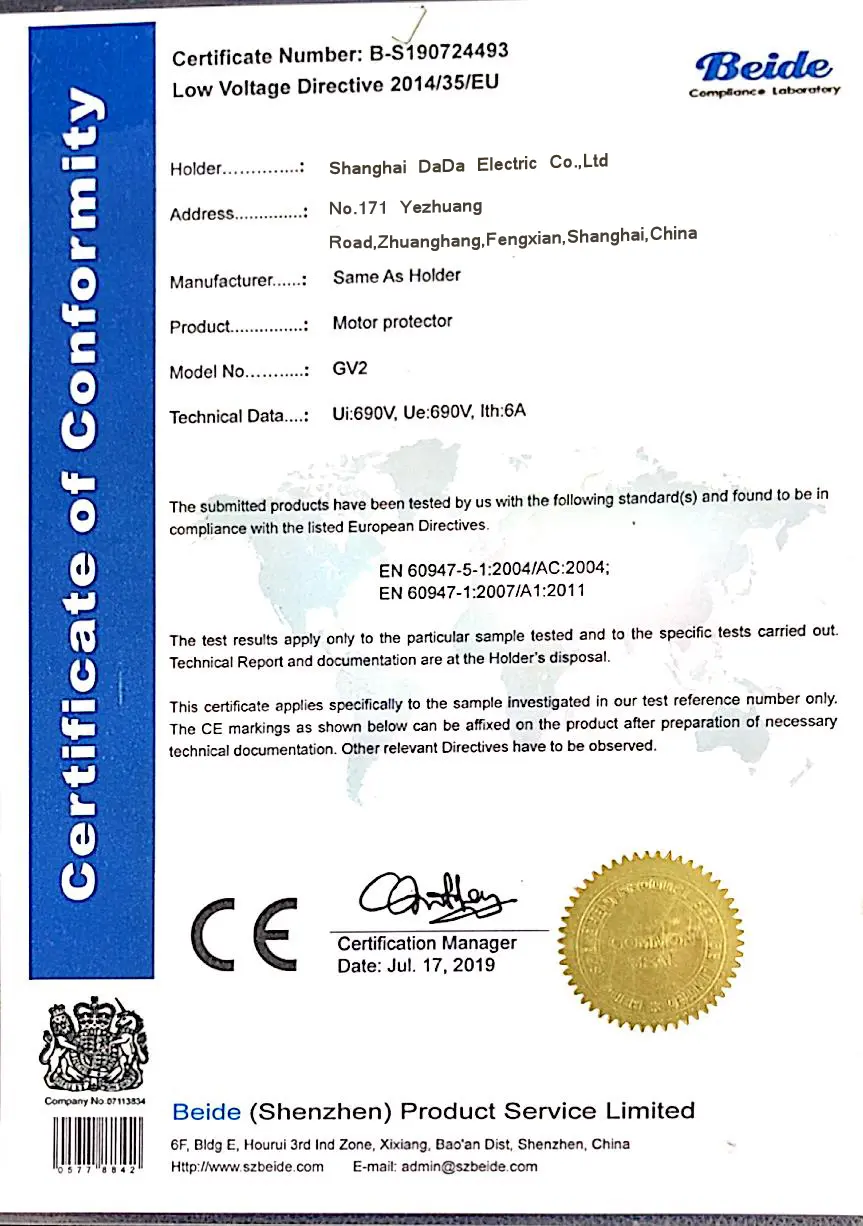

လက်မှတ်: CE

ဝင်ရိုးများ- 2P (အဆင့်တစ်ခုတည်း မော်တာများအတွက် စံပြအဖြစ် သို့မဟုတ် 3 အဆင့်ကာကွယ်မှုအစုံ၏ တစ်စိတ်တစ်ပိုင်းအဖြစ်)

လက်ရှိအကွာအဝေးကို သတ်မှတ်ခြင်း- 0.1A – 32A (ခေါ်ဆိုမှုမှတစ်ဆင့် ချိန်ညှိနိုင်သည်)

ဖရိမ်အဆင့်သတ်မှတ်ချက်- 32A

အဆင့်သတ်မှတ်ထားသော လည်ပတ်မှုဗို့အား: 690V AC

အဆင့်သတ်မှတ်ထားသော လျှပ်ကာဗို့အား (Ui): 690V

Impulse Withstand Voltage (Uimp): 6000V

လည်ပတ်မှုအကြိမ်ရေ- 50/60Hz

ခရီးစဉ်အမျိုးအစား- 10A (အထွေထွေသုံး မော်တာများအတွက် စံနှုန်း)

ကာကွယ်ရေးလုပ်ဆောင်ချက်များ-

★ Thermal overload ကာကွယ်မှု

★ Short-circuit ကာကွယ်မှု

★ Phase-loss protection* (* 3-pole configuration သို့မဟုတ် coordinated set တွင်အသုံးပြုသောအခါ)

★  Isolation လုပ်ဆောင်ချက် (မြင်နိုင် ချိုးခြင်း)

★ Built-in အပူချိန်လျော်ကြေးငွေ

စက်ပိုင်းဆိုင်ရာအသက်: စစ်ဆင်ရေး 110,000

Electrical Life (AC-3, 400V): 110,000 လည်ပတ်မှု

Tightening Torque: 1.7 N·m

လည်ပတ်မှုအမျိုးအစား- ပြတ်သားသောခရီးစဉ်ညွှန်ပြချက်နှင့်အတူ ခလုတ်ဖွင့်/ပိတ်ခလုတ်

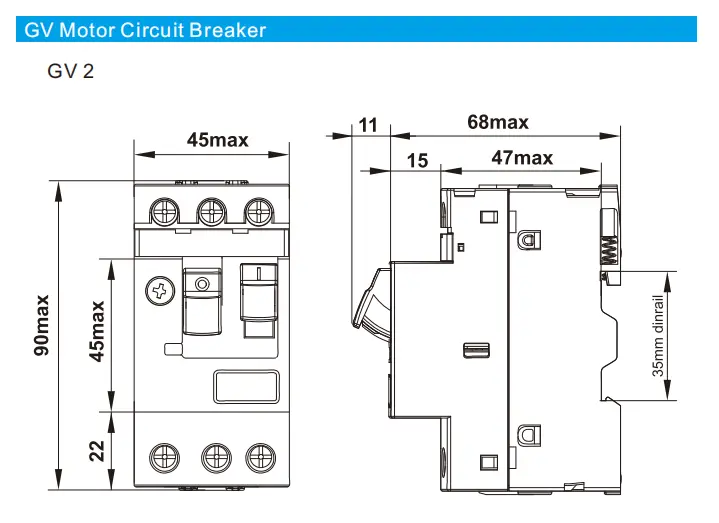

တပ်ဆင်ခြင်း- 35mm DIN ရထားလမ်း

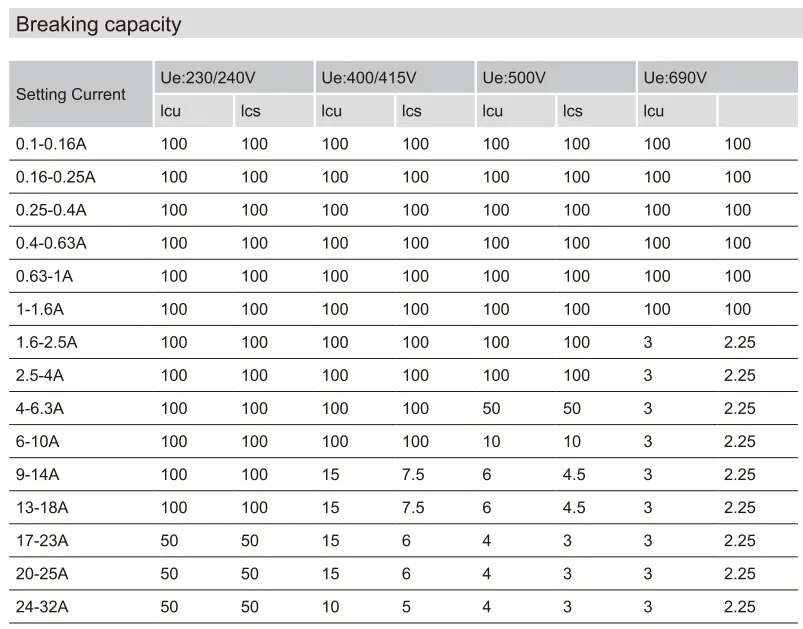

နည်းပညာဆိုင်ရာဒေတာစာရွက်

CDADA GV2 2P Motor Protection Circuit Breaker ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

★ All-in-One Motor Protection

circuit breaker + thermal overload relay + isolator တို့ကို ပေါင်းစပ်ထားသည်—သီးခြား အစိတ်အပိုင်းများအတွက် လိုအပ်မှုကို ဖယ်ရှားပေးသည်။

★ တိကျမှုနှင့် တည်ငြိမ်မှု

အပူချိန်-လျော်ကြေးပေးသည့် ယန္တရားသည် ပတ်ဝန်းကျင်ပြောင်းလဲမှုများ မခွဲခြားဘဲ တသမတ်တည်း ခလုတ်တိုက်ခြင်းကို သေချာစေသည် (ဥပမာ၊ ပူသောအလုပ်ရုံများ သို့မဟုတ် အအေးခန်းမြေအောက်ခန်း)။

★ မြင့်မားသောကြာရှည်ခံမှု

စက်ပိုင်းဆိုင်ရာ/လျှပ်စစ်စက်ဝန်း 110,000—ရေရှည်ယုံကြည်စိတ်ချရမှုတွင် ပြိုင်ဖက်များစွာကို စွမ်းဆောင်နိုင်သည်။

★ Space-Saving 2P ဒီဇိုင်း

အကွက်အိမ်ခြံမြေ ကန့်သတ်ချက်များရှိသည့် ကျစ်လစ်သိပ်သည်းသော ထိန်းချုပ်မှုအကန့်များ၊ OEM စက်ယန္တရားများနှင့် ပြန်လည်ပြုပြင်ရေး ပရောဂျက်များအတွက် စံပြဖြစ်သည်။

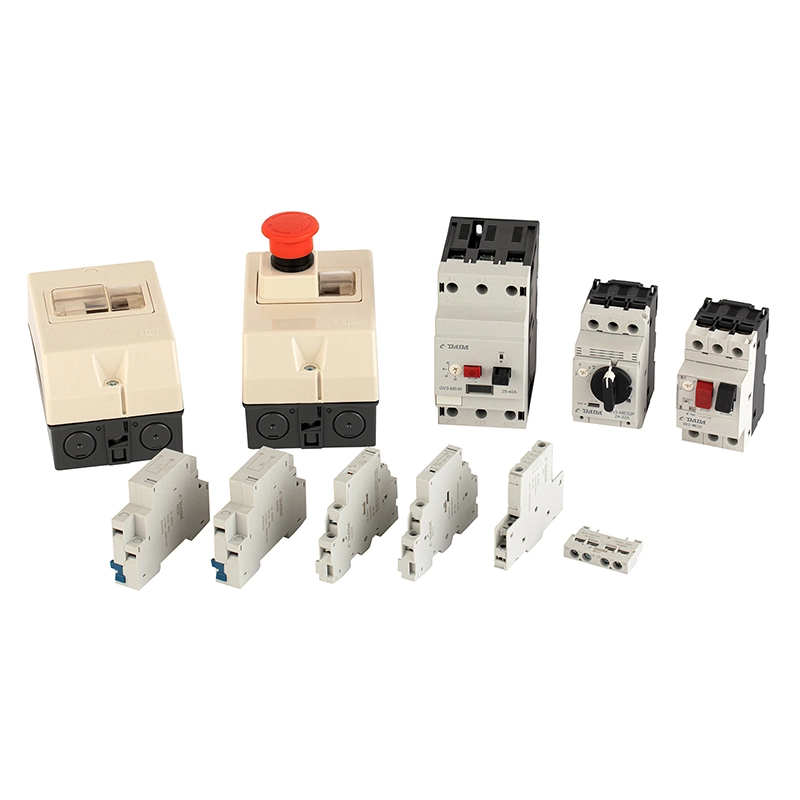

★ အပြည့်အဝ ဆက်စပ်ပစ္စည်း ဂေဟစနစ်

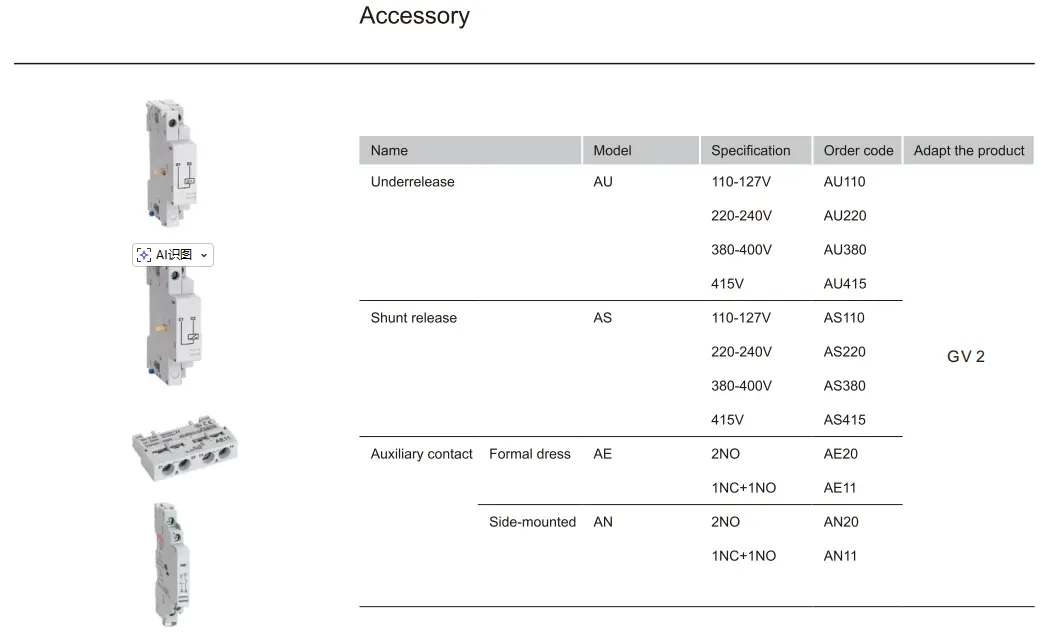

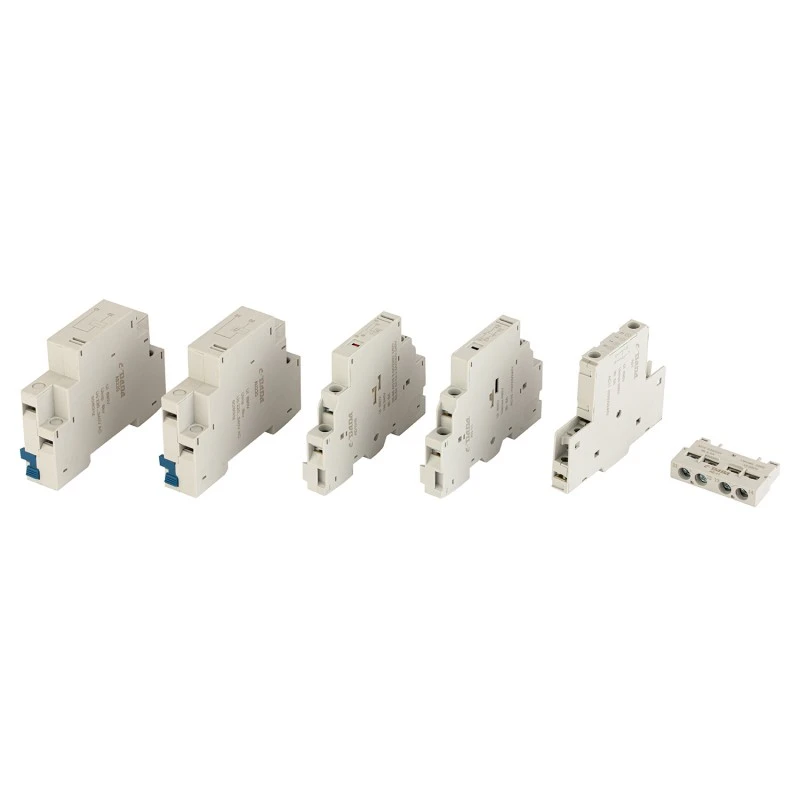

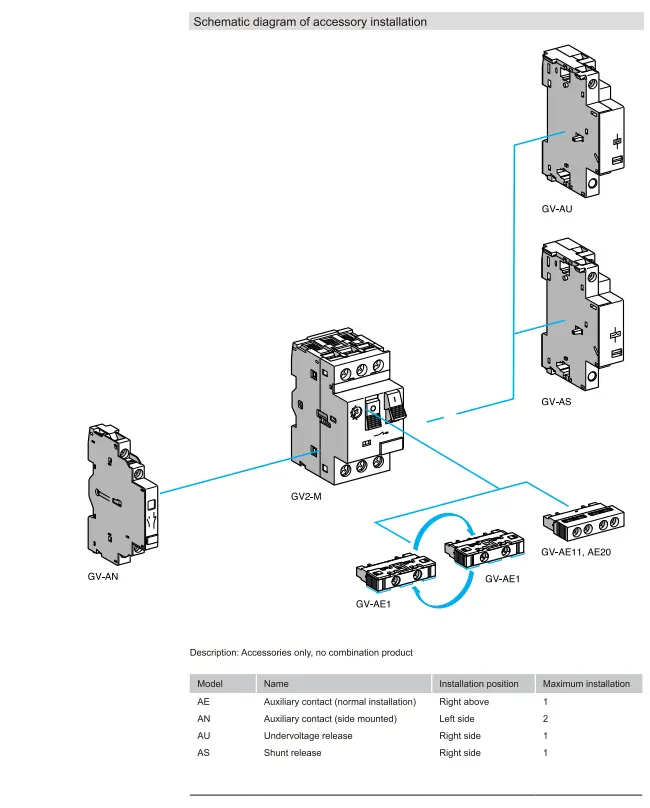

AE (ရှေ့အရန်အရန်)၊ AN (ဘေးအရန်အရန်)၊ AU (ဗို့အားထုတ်လွှတ်မှု)၊ AS (shunt trip)—အဝေးမှ အချက်ပြခြင်း၊ အလိုအလျောက်ပိတ်ခြင်း သို့မဟုတ် PLC ပေါင်းစပ်မှုကို ပံ့ပိုးပေးသည်။

★ ကမ္ဘာလုံးဆိုင်ရာ လိုက်နာမှု

CE သည် 690V အဆင့်သတ်မှတ်ချက်ဖြင့် အသိအမှတ်ပြုထားသည်—ဥရောပ၊ အာရှ၊ အာဖရိကနှင့် လက်တင်အမေရိကဈေးကွက်များအတွက် သင့်လျော်သည်။

★ အလိုအလျောက်ထုတ်လုပ်သည့်စက်ပစ္စည်းများ၊ စံချိန်စံညွှန်းသတ်မှတ်ထားသော လည်ပတ်မှုလုပ်ထုံးလုပ်နည်းများ၊ တင်းကျပ်စွာဝင်လာသောပစ္စည်းစစ်ဆေးခြင်း၊ လုပ်ငန်းစဉ်အတွင်းစမ်းသပ်ခြင်းနှင့် အရေးကြီးသောကန့်သတ်ဘောင်များအတွက် နောက်ဆုံး 100% လုပ်ဆောင်ချက်စမ်းသပ်ခြင်းတို့ဖြင့် ညီညွတ်မှုကိုသေချာစေသည်။

ရိုးရိုးအပလီကေးရှင်းများ

Single-Phase Motors- ပန့်များ၊ ကားဂိုဒေါင်တံခါးဖွင့်စက်များ၊ သေးငယ်သော ကွန်ပရက်ဆာများ

OEM စက်ယန္တရား- ထုပ်ပိုးစက်များ၊ အစားအသောက် ပြုပြင်ရေး စက်များ

HVAC စနစ်များ- ပန်ကာကွိုင်ယူနစ်များ၊ အအေးခန်းငယ်များ

အဆောက်အဦ အလိုအလျောက်စနစ်- ဓာတ်လှေကား အရန်အကူများ၊ လေဝင်လေထွက် ထိန်းချုပ်မှုများ

Retrofit ပရောဂျက်များ- ပေါင်းစပ် MPCB ဖြင့် fuses + thermal relay များကို အစားထိုးခြင်း။

အမေးများသောမေးခွန်းများ

Q1- MPCB နှင့် standard circuit breaker အကြား ကွာခြားချက်မှာ အဘယ်နည်း။

A1- GV2 ကဲ့သို့ Motor Protection Circuit Breaker (MPCB) သည်-

● ချိန်ညှိနိုင်သော အပူလွန်ကဲမှုကို အကာအကွယ် (မော်တာ FLC နှင့် ကိုက်ညီသည်)

● သံလိုက်တို-ဆားကစ် အကာအကွယ်

● Phase-loss detection (3P ဗားရှင်းများတွင်)

● သီးခြားလုပ်ဆောင်မှု

→ Standard MCB များသည် တာတိုပတ်လမ်းများနှင့် ပြုပြင်ထားသော ဝန်ပိုခြင်းကိုသာ အကာအကွယ်ပေးသည်—မော်တာ-အကောင်းဆုံးမွမ်းမံထားသည်။

Q2- 2P GV2 သည် 3-phase မော်တာကို ကာကွယ်နိုင်ပါသလား။

A2: တစ်ယောက်တည်း မဟုတ်ပါဘူး။ 3 အဆင့်မော်တာများအတွက်၊ သင်သည် GV2 ယူနစ်သုံးမျိုး (အဆင့်တစ်ခုလျှင်တစ်ခု) ပေါင်းစပ်ညှိနှိုင်းရန် လိုအပ်သည် သို့မဟုတ် 3P MPCB ကို အသုံးပြုပါ။ သို့သော်လည်း 2P GV2 သည် single-phase motors သို့မဟုတ် control circuits များအတွက် ပြီးပြည့်စုံပါသည်။

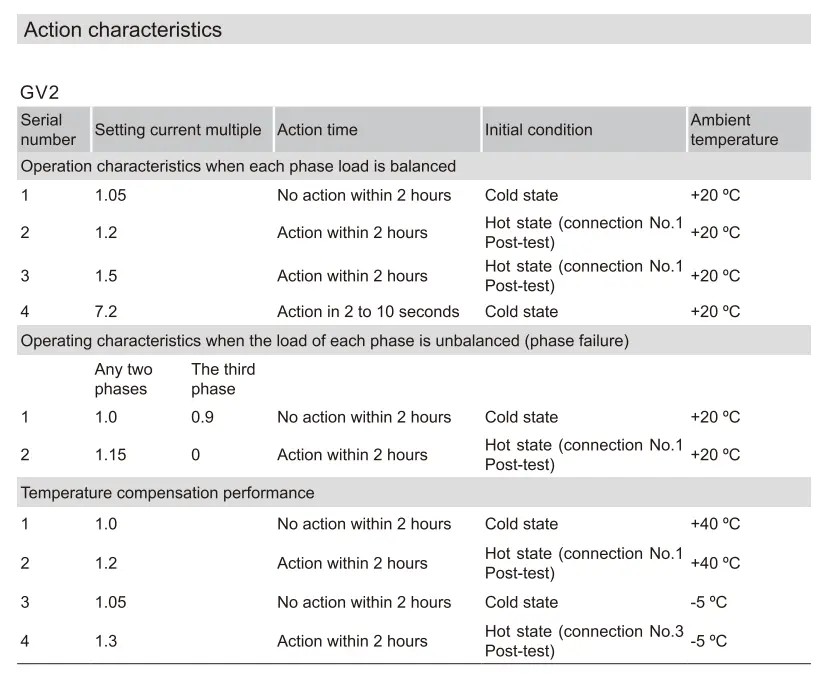

Q3- "Trip Class 10A" ဆိုသည်မှာ အဘယ်နည်း။

A3- ဘရိတ်ကာသည် ဝန်ပိုနေပါက မည်မျှမြန်ကြောင်း သတ်မှတ်သည်။ Class 10A ဆိုသည်မှာ 7.2× setting current ဖြင့် 10 စက္ကန့်အတွင်း လည်ပတ်နိုင်သည်—စံပြ ရှဉ့်လှောင်အိမ်မော်တာများအတွက် စံပြအဖြစ် မြင့်မားသော စတင်အားသွင်းသည့် torque မလိုအပ်ပါ။

Q4: အပူချိန်အတွက် အမှန်တကယ် လျော်ကြေးပေးပါသလား။

A4: ဟုတ်တယ်။ bimetallic strip သည် အပူဒဏ်ပေးထားသည့်အတွက်ကြောင့် 0°C ဂိုဒေါင်တွင် သို့မဟုတ် 50°C အကာအရံတွင် တပ်ဆင်ထားသည်ဖြစ်စေ ခလုတ်တိုက်ခြင်းသည် တိကျပါသည်။

Q5: ဘာကြောင့် CDADA GV2 ကို တခြားအမှတ်တံဆိပ်တွေထက် ရွေးချယ်တာလဲ။

A5- CDADA ကမ်းလှမ်းချက်များ-

● စမ်းသပ်မှုအစီရင်ခံစာများနှင့်အတူ စစ်မှန်သော CE လက်မှတ်

● အလိုအလျောက်ထုတ်လုပ်ခြင်း → တသမတ်တည်း အရည်အသွေးနှင့် ချို့ယွင်းမှုနှုန်း နည်းပါးခြင်း။

● ဆက်စပ်ပစ္စည်း အပြည့်အစုံ (AE/AN/AU/AS)

● OEM များနှင့် ဖြန့်ဖြူးသူများအတွက် အပြိုင်အဆိုင်စျေးနှုန်း

● အင်္ဂလိပ်လို မြန်ဆန်သော နည်းပညာပံ့ပိုးမှုနှင့် စာရွက်စာတမ်းများ
